Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 866 - 1038 x 310 mm, schwarz
10674553
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
• Ermöglicht die Herstellung beliebig breiter Büroschränke
• Einfache Schrankplanung von Wand zu Wand
• Auch für problemlose Nachrüstung vorhandener Schränke
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 40
• Zugstücke sind am Hängeregistraturrahmen vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Set besteht aus:
• 1 Stück Seitenteil rechts
• 1 Stück Seitenteil links
• 2 Stück Mittelprofile
• 4 Stück Verbindungsteile
• Kantenschutz
Hinweise:

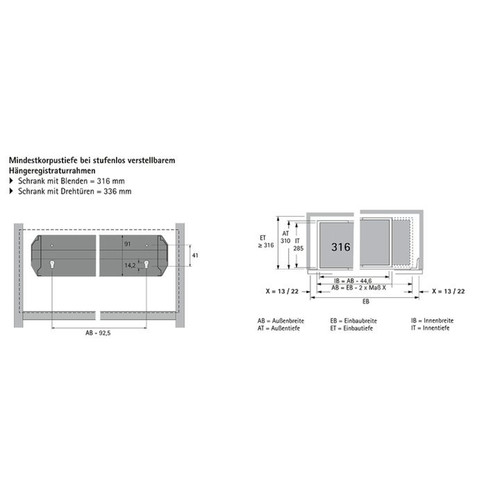

• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
• Einfache Schrankplanung von Wand zu Wand
• Auch für problemlose Nachrüstung vorhandener Schränke
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 40
• Zugstücke sind am Hängeregistraturrahmen vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Set besteht aus:
• 1 Stück Seitenteil rechts
• 1 Stück Seitenteil links
• 2 Stück Mittelprofile
• 4 Stück Verbindungsteile
• Kantenschutz
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
Merkmale
| Vorherige Bestell-Nr. | 70371 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 892 - 1082 |
| Außenbreite AB mm | 866 - 1038 |
| Min. Einbautiefe mm | 316 mm |
| Min. Einbaubreite | EB 892 - 1038 mm |
| Material | Stahl |
| Außenmaß (L x B) | 866 - 1038 x 310 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 316 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Anhänge
Pflichtzubehör für diesen Artikel:
Sie benötigen: 1 Stück aus dieser Gruppe
auf Anfrage
je 100 Stück
Merkmale
| Systemfarbe | schwarz |
| Länge mm | 288 mm |
| Material | Stahl |
| Schranktiefe mm | 316 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Material | Kunststoff |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Stück
Merkmale
| Oberfläche | vernickelt |
| Bohrdurchmesser | 5 |
| Länge | 13.7 |
| Durchmesser mm | 6 mm |
| Abmessungen mm | ø 6 x 13,7 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Selbsteinzugsgehäuse mit Dämpfung Silent System 40 für Hängeregistraturrahmen und Breitwandschub 10195411
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 40 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Auszugsführung Quadro Duplex 40, Silent System kompatibel, Maß X = 13 mm, links und rechts 10195632
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 40 kg |
| Komforteigenschaften | Silent System kompatibel |
| Min. Einbautiefe mm | 316 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 13 mm |
| Min. Einbautiefe mm hinter Blenden | 316 mm |
| Min. Einbautiefe mm hinter Türen | 336 mm |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 316 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Auszugsführung Quadro Duplex 40, Silent System kompatibel, Maß X = 22 mm, links und rechts 10195633
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 40 kg |
| Komforteigenschaften | Silent System kompatibel |
| Min. Einbautiefe mm | 316 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 22 mm |
| Min. Einbautiefe mm hinter Blenden | 316 mm |
| Min. Einbautiefe mm hinter Türen | 336 mm |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 316 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
