Abbildung ähnlich

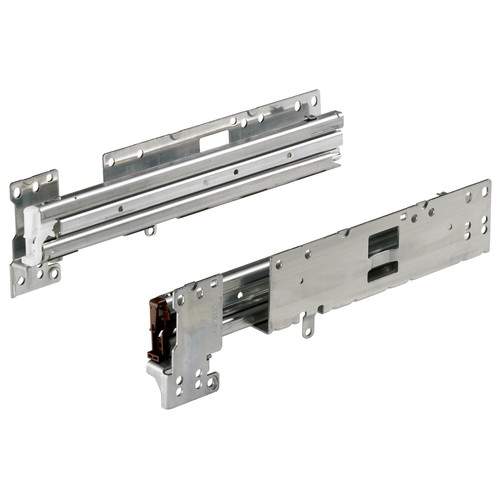

Auszugsführung Quadro Duplex 40, Silent System kompatibel, Maß X = 22 mm, links und rechts
10195633
auf Anfrage
je 100 Set
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Beschreibung
• Mit Differentialrolle
• Überauszug ca. 33 mm
• 40 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Nicht ausgelegt für Parallel System und Push to open
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System bitte separat bestellen

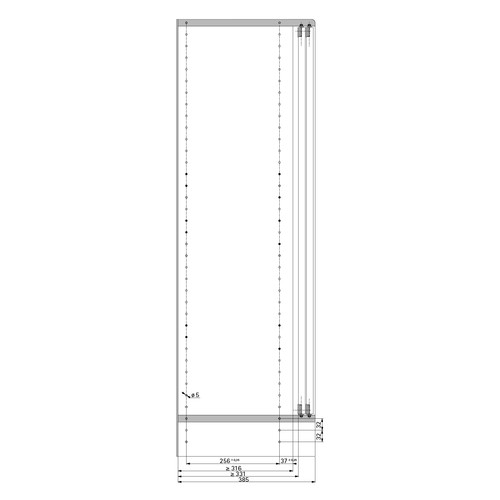

• Befestigungsposition: 37 - 256 mm
• Überauszug ca. 33 mm
• 40 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Nicht ausgelegt für Parallel System und Push to open
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System bitte separat bestellen
• Befestigungsposition: 37 - 256 mm
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 40 kg |
| Komforteigenschaften | Silent System kompatibel |
| Min. Einbautiefe mm | 316 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 22 mm |
| Min. Einbautiefe mm hinter Blenden | 316 mm |
| Min. Einbautiefe mm hinter Türen | 336 mm |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 316 mm |
Pflichtzubehör für diesen Artikel:
Sie benötigen: 1 Stück aus dieser Gruppe
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 368 - 540 x 310 mm, schwarz 10189515
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 70368 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 394 - 584 |
| Außenbreite AB mm | 368 - 540 |
| Min. Einbautiefe mm | 316 mm |
| Min. Einbaubreite | EB 394 - 566 mm |
| Material | Stahl |
| Außenmaß (L x B) | 368 - 540 x 310 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 316 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Stück
Merkmale
| Oberfläche | vernickelt |
| Bohrdurchmesser | 5 |
| Länge | 13.7 |
| Durchmesser mm | 6 mm |
| Abmessungen mm | ø 6 x 13,7 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 534 - 706 x 310 mm, schwarz 10674551
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 70369 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 560 - 750 |
| Außenbreite AB mm | 534 - 706 |
| Min. Einbautiefe mm | 316 mm |
| Min. Einbaubreite | EB 560 - 732 mm |
| Material | Stahl |
| Außenmaß (L x B) | 534 - 706 x 310 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 316 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 700 - 872 x 310 mm, schwarz 10674552
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 70370 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 726 - 916 |
| Außenbreite AB mm | 700 - 872 |
| Min. Einbautiefe mm | 316 mm |
| Min. Einbaubreite | EB 726 - 872 mm |
| Material | Stahl |
| Außenmaß (L x B) | 700 - 872 x 310 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 316 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 866 - 1038 x 310 mm, schwarz 10674553
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 70371 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 892 - 1082 |
| Außenbreite AB mm | 866 - 1038 |
| Min. Einbautiefe mm | 316 mm |
| Min. Einbaubreite | EB 892 - 1038 mm |
| Material | Stahl |
| Außenmaß (L x B) | 866 - 1038 x 310 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 316 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Zubehörempfehlung für Sie:
Zwischensteg, Länge 288 mm, schwarz 10190425
Drehstange 6 / 5, 1000mm 10190824
Drehstange 6 / 5, 1500mm 10190825
Schlossanbindung Stop Control 10191650
Schlossanbindung Stop Control Plus 10191652
Abdeckprofil , schwarz, 736 mm 10192934
Abdeckprofil , schwarz, 936 mm 10192935
Abdeckprofil , schwarz, 1136 mm 10192936
