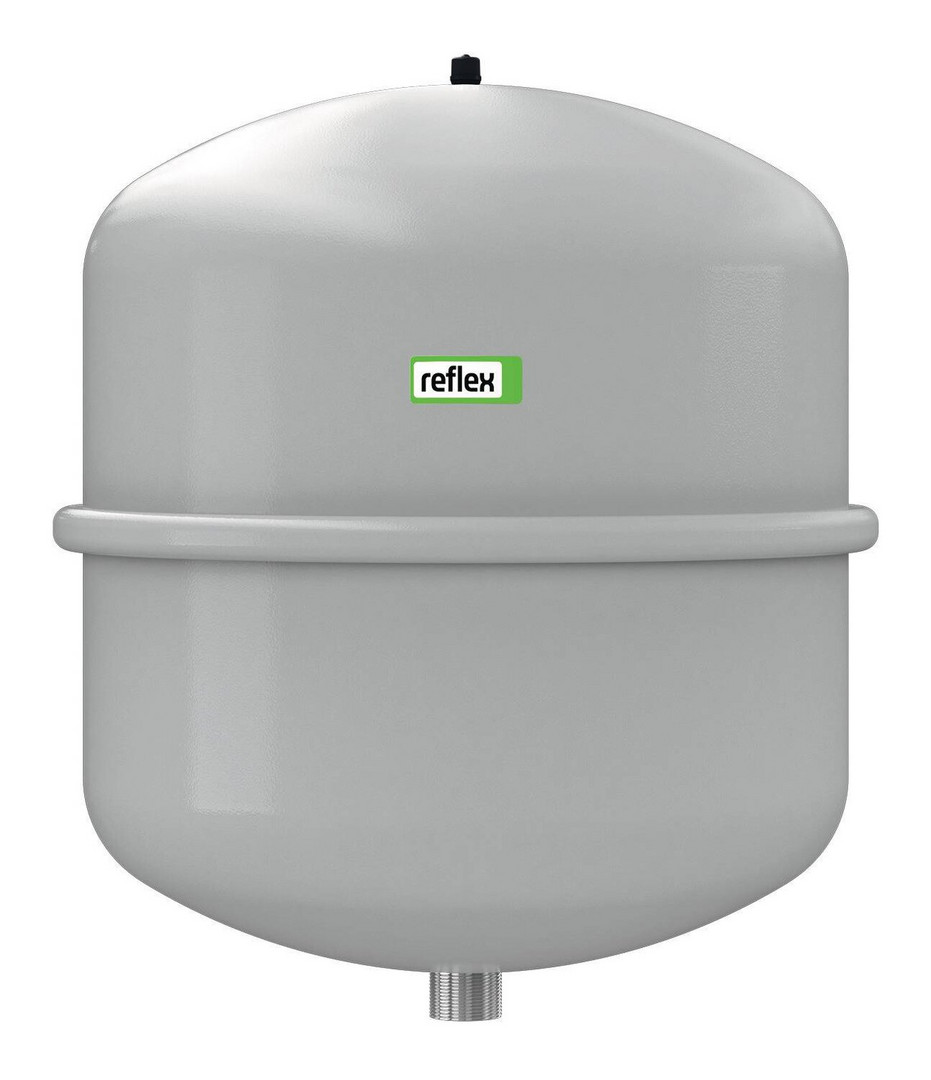

Abbildung ähnlich

Reflex Membran-Druckausdehnungsgefäß N N 8, 4 bar/70 °C, R 3/4, grau

Artikelnummer: 5420540 Werksartikelnummer: 8202501

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für geschlossene Heiz- und Kühlwassersysteme, mit Gewindeanschlüssen, ab 35 l stehend, nicht tauschbare Halbmembran nach DIN EN 13831, für Frostschutzmittelzusatz mindesten 25-50 %, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagtem Gasraum, max. zulässige Systemtemperatur 120 °C

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Serie	N
Höhe	236 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/8202501
Farbe	grau
Durchmesser	272 mm
Anschluss	Außengewinde (metrisch)
Vordruck	1,5 bar
Kippmaß	379 mm
Inhalt	8 l
Mit Füßen	nein
Max. Arbeitsdruck	4 bar
Geeignet für Leitungswasser	nein
Mit Manometer	nein
Mit Sicherheitsventil	nein
Mit austauschbarer Membran	nein
Nenndurchmesser Ausdehnungsanschluss	3/4 Zoll
Geeignet für Kühlen	ja
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 70 °C
Rohraußendurchmesser Ausdehnungsanschlus	26,9 mm
Geeignet für Zentralheizung	ja

Anhänge

Datei

rfdb_pr1724de_8202501.pdf (400.76 KB)

Datei

rftz_8202501.pdf (138.95 KB)

Datei

rfma_si21215inta_9131303.pdf (18.83 MB)

Datei

rfpp_re1884de_9127141_membran-druckausdehnungsgefaesse_broschuere.pdf (6.68 MB)

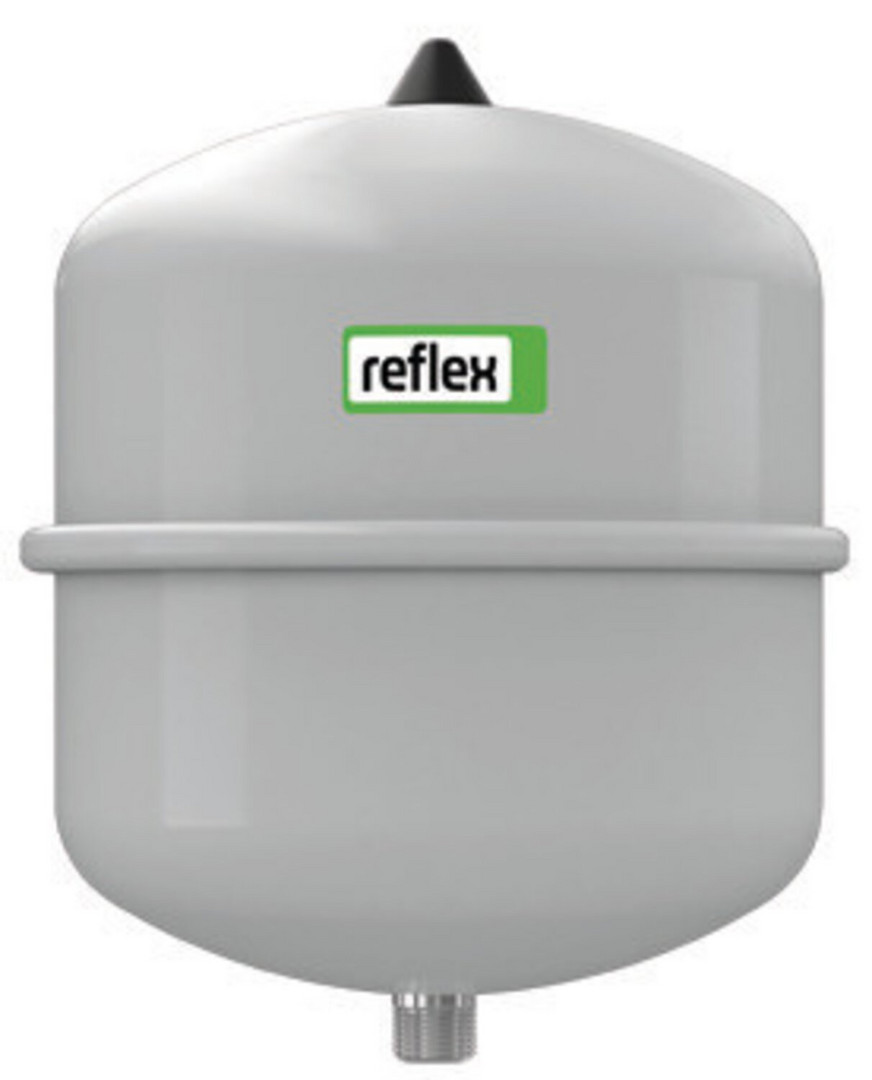

Variante: Reflex Membran-Druckausdehnungsgefäß N, grau

Reflex

		Dimension
	5420540 Reflex Membran-Druckausdehnungsgefäß N N 8, 4 bar/70 °C, R 3/4, grau	N 8, 4 bar/70 °C, R 3/4
	10542840 Reflex Membran-Druckausdehnungsgefäß N N 12, 4 bar/70 °C, R 3/4, grau	N 12, 4 bar/70 °C, R 3/4
	10542869 Reflex Membran-Druckausdehnungsgefäß N N 18, 4 bar/70 °C, R 3/4, grau	N 18, 4 bar/70 °C, R 3/4
	10542868 Reflex Membran-Druckausdehnungsgefäß N N 25, 4 bar/70 °C, R 3/4, grau	N 25, 4 bar/70 °C, R 3/4
	10531848 Reflex Membran-Druckausdehnungsgefäß N N 35, 4 bar/70 °C, R 3/4, grau	N 35, 4 bar/70 °C, R 3/4
