Abbildung ähnlich

Reflex Membran-Druckausdehnungsgefäß N N 25, 4 bar/70 °C, R 3/4, grau

Artikelnummer: 10542868 Werksartikelnummer: 8206301

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

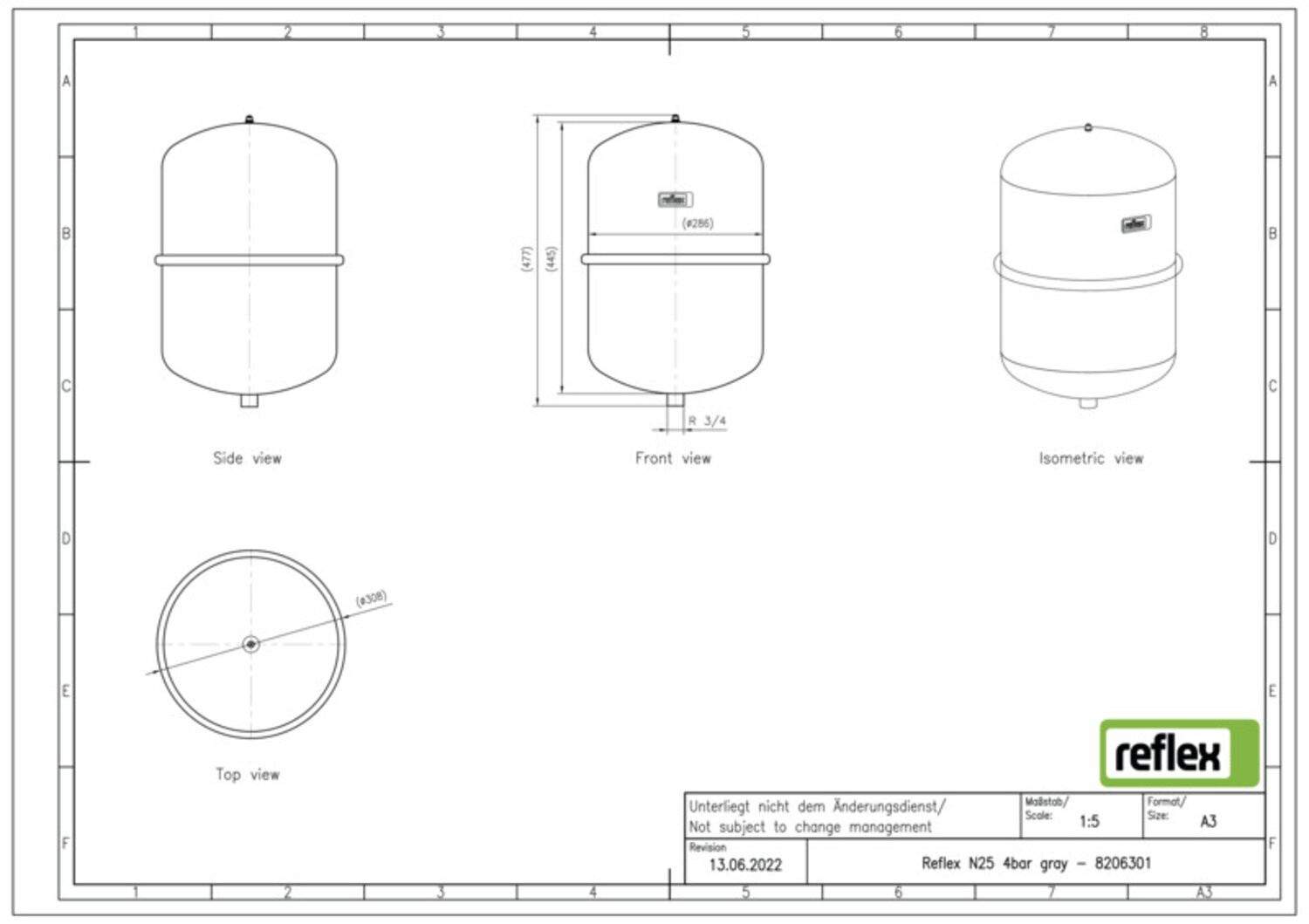

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für geschlossene Heiz- und Kühlwassersysteme, mit Gewindeanschlüssen, ab 35 l stehend, nicht tauschbare Halbmembran nach DIN EN 13831, für Frostschutzmittelzusatz mindesten 25-50 %, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagtem Gasraum, max. zulässige Systemtemperatur 120 °C

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Serie	N
Höhe	477 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/8206301
Farbe	grau
Durchmesser	308 mm
Anschluss	Außengewinde (metrisch)
Vordruck	1,5 bar
Kippmaß	571 mm
Inhalt	25 l
Mit Füßen	nein
Max. Arbeitsdruck	4 bar
Geeignet für Leitungswasser	nein
Mit Manometer	nein
Mit Sicherheitsventil	nein
Mit austauschbarer Membran	nein
Nenndurchmesser Ausdehnungsanschluss	3/4 Zoll
Geeignet für Kühlen	ja
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 70 °C
Rohraußendurchmesser Ausdehnungsanschlus	26,9 mm
Geeignet für Zentralheizung	ja
