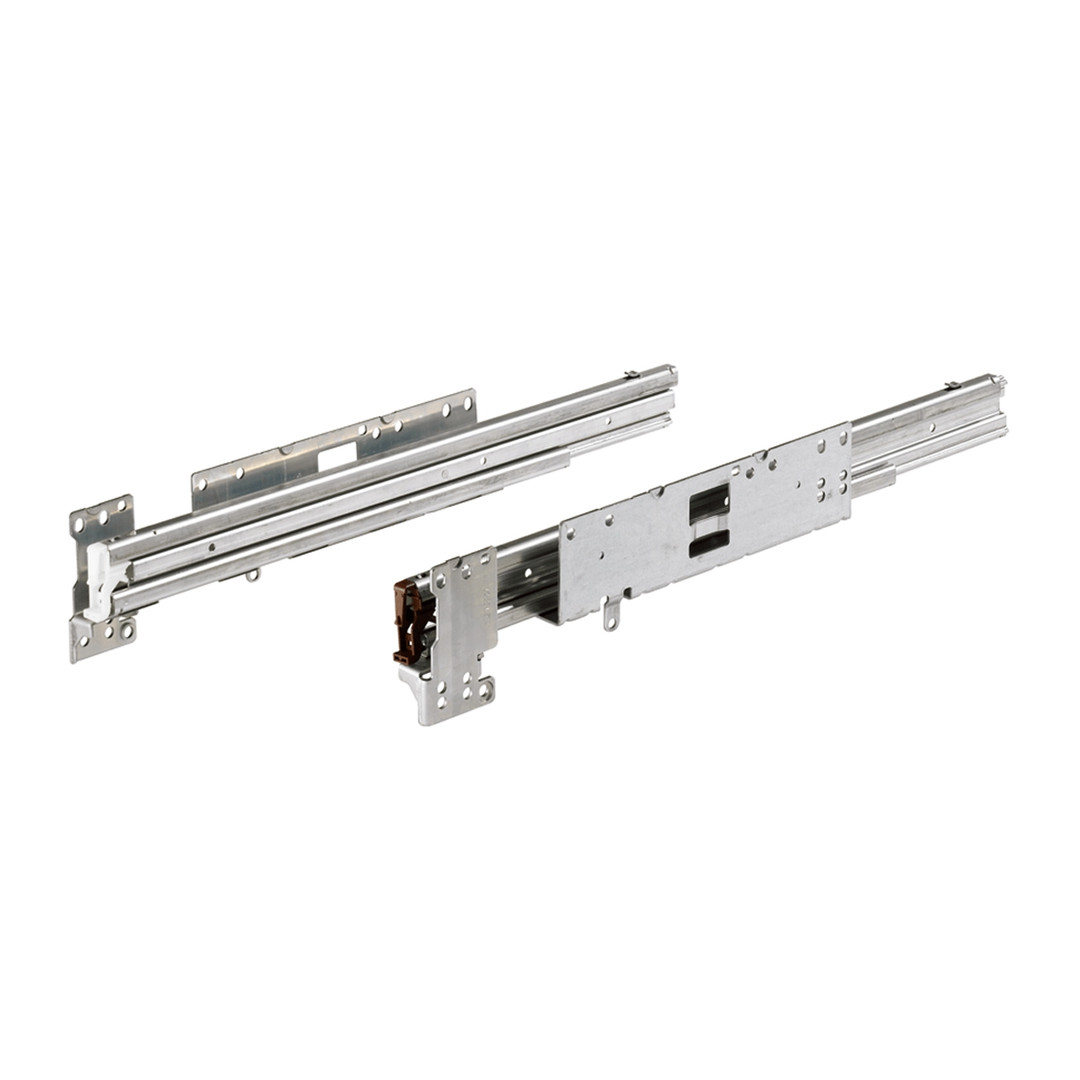

Abbildung ähnlich
Auszugsführung Quadro Duplex 70, Maß X = 22 mm, links und rechts
10191671
auf Anfrage
je 100 Set
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Beschreibung
• Mit Differentialrolle
• Überauszug ca. 33 mm
• 65 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System / Push to open bitte separat bestellen
• Befestigungsposition: 37 - 320 mm
• Überauszug ca. 33 mm
• 65 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Selbsteinzugsgehäuse mit oder ohne Dämpfung Silent System / Push to open bitte separat bestellen
• Befestigungsposition: 37 - 320 mm
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 65 kg |
| Min. Einbautiefe mm | 538 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 22 mm |
| Min. Einbautiefe mm hinter Blenden | 538 mm |
| Min. Einbautiefe mm hinter Türen | 558 mm |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 600 mm |
Pflichtzubehör für diesen Artikel:
Sie benötigen: 1 Stück aus dieser Gruppe
Hängeregistraturrahmen Systema Top 2000, 736 x 517 mm, schwarz 10189442
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75624 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Innenbreite IB mm | 690 mm |
| Außenbreite AB mm | 736 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 762 mm / 780 mm |
| Korpusbreite | 800 mm / 818 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 736 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 690 x 491 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 2 x A4 |
| Korpusbreite mm | 800 mm |
| Einteilung DIN A4 | 2 x A4 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Hängeregistraturrahmen Systema Top 2000, 936 x 517 mm, schwarz 10189447
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75625 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Innenbreite IB mm | 890 mm |
| Außenbreite AB mm | 936 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 962 mm / 980 mm |
| Korpusbreite | 1000 mm / 1018 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 936 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 890 x 491 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 2 x A4 + Rest |
| Korpusbreite mm | 1000 mm |
| Einteilung DIN A4 | 2 x A4 + Rest |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Breitwandschub Systema Top 2000, Schranktiefe 600 mm, 936 x 517, schwarz 10189449
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75641 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Außenmaße mm | 936 x 517 |
| Innenmaße mm | 890 x 491 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 962 mm / 980 mm |
| Material | Stahl |
| Außenmaß (L x B) | 936 x 517 |
| Komponenten | Breitwandschübe |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 890 x 491 |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE <br/>LR 25: 125mm / 2,5 HE |
| Korpusbreite mm | 1000 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Breitwandschub Systema Top 2000, Schranktiefe 600 mm, 536 x 517, schwarz 10189491
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75639 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Außenmaße mm | 536 x 517 |
| Innenmaße mm | 490 x 491 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 562 mm / 580 mm |
| Material | Stahl |
| Außenmaß (L x B) | 536 x 517 |
| Komponenten | Breitwandschübe |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 490 x 491 |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE <br/>LR 25: 125mm / 2,5 HE |
| Korpusbreite mm | 600 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Breitwandschub Systema Top 2000, Schranktiefe 600 mm, 736 x 517, schwarz 10189492
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75640 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Außenmaße mm | 736 x 517 |
| Innenmaße mm | 690 x 491 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 762 mm / 780 mm |
| Material | Stahl |
| Außenmaß (L x B) | 736 x 517 |
| Komponenten | Breitwandschübe |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 690 x 491 |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE <br/>LR 25: 125mm / 2,5 HE |
| Korpusbreite mm | 800 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 368 - 540 x 517 mm, schwarz 10189522
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 79025 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 394 - 584 |
| Außenbreite AB mm | 368 - 540 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 394 - 566 mm |
| Material | Stahl |
| Außenmaß (L x B) | 368 - 540 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 700 - 872 x 517 mm, schwarz 10189523
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 79027 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 726 - 916 |
| Außenbreite AB mm | 700 - 872 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 726 - 872 mm |
| Material | Stahl |
| Außenmaß (L x B) | 700 - 872 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Hängeregistraturrahmen Systema Top 2000, 536 x 517 mm, schwarz 10190951
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Innenbreite IB mm | 490 mm |
| Außenbreite AB mm | 536 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 562 mm / 580 mm |
| Korpusbreite | 600 mm / 618 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 536 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Ausführung | Einsatz hinter Blenden |
| Innenmaß (L x B) | 490 x 491 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 1 x A4 + Rest |
| Korpusbreite mm | 600 mm |
| Einteilung DIN A4 | 1 x A4 + Rest |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Hängeregistraturrahmen Systema Top 2000, 371 x 517 mm, schwarz 10191027
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Innenbreite IB mm | 325 mm |
| Außenbreite AB mm | 371 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 397 mm / 415 mm |
| Korpusbreite | 435 mm / 453 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 371 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Ausführung | Einsatz hinter Blenden |
| Innenmaß (L x B) | 325 x 491 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 1 x A4 |
| Korpusbreite mm | 435 mm |
| Einteilung DIN A4 | 1 x A4 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Stück
Merkmale
| Oberfläche | vernickelt |
| Bohrdurchmesser | 5 |
| Länge | 13.7 |
| Durchmesser mm | 6 mm |
| Abmessungen mm | ø 6 x 13,7 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Breitwandschub Systema Top 2000, Schranktiefe 600 mm, 371 x 517, schwarz 10464216
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 77948 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Außenmaße mm | 371 x 517 |
| Innenmaße mm | 325 x 491 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 397 mm / 415 mm |
| Material | Stahl |
| Außenmaß (L x B) | 371 x 517 |
| Komponenten | Breitwandschübe |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 325 x 491 |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE <br/>LR 25: 125mm / 2,5 HE |
| Korpusbreite mm | 435 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Hängeregistraturrahmen Systema Top 2000, 1136 x 517 mm, schwarz 10474112
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 75626 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Innenbreite IB mm | 1090 mm |
| Außenbreite AB mm | 1136 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 1162 mm / 1180 mm |
| Korpusbreite | 1200 mm / 1218 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 1136 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Innenmaß (L x B) | 1090 x 491 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 3 x A4 + Rest |
| Korpusbreite mm | 1200 mm |
| Einteilung DIN A4 | 3 x A4 + Rest |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 866 - 1038 x 517 mm, schwarz 10674554
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 79028 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 892 - 1082 |
| Außenbreite AB mm | 866 - 1038 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 892 - 1038 mm |
| Material | Stahl |
| Außenmaß (L x B) | 866 - 1038 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Stufenlos breitenverstellbarer Hängeregistraturrahmen Systema Top 2000, 1032 - 1204 x 517 mm, schwarz 10674555
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Stück
Merkmale
| Vorherige Bestell-Nr. | 79029 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Einbaubreite EB mm | 1058 - 1248 |
| Außenbreite AB mm | 1032 - 1204 |
| Min. Einbautiefe mm | 538 mm |
| Min. Einbaubreite | EB 1058 - 1230 mm |
| Material | Stahl |
| Außenmaß (L x B) | 1032 - 1204 x 517 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 600 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Zubehörempfehlung für Sie:
OrgaClip, schwarz 10189426
Fachteiler, 150 mm, schwarz 10189427
Trennwand, 489 mm, Stahl, schwarz 10189436
Fachteiler, 210 mm, schwarz 10189439
Drehstange 6 / 5, 1000mm 10190824
Drehstange 6 / 5, 1500mm 10190825
Karteibahn, 600 mm, schwarz 10190953
Fachteiler, 150 mm, Aluminium optik 10191164
Zwischensteg, Länge 495 mm, schwarz 10191194
OrgaLine, AB 736 mm, schwarz 10191625
OrgaLine, AB 536 mm, schwarz 10191626
OrgaLine, AB 936 mm, schwarz 10191627
Schlossanbindung Stop Control 10191650
Schlossanbindung Stop Control Plus 10191652
Abdeckprofil , schwarz, 736 mm 10192934
Abdeckprofil , schwarz, 936 mm 10192935
Abdeckprofil , schwarz, 1136 mm 10192936
