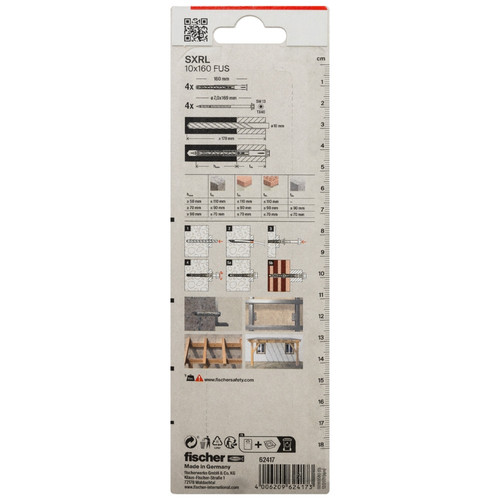

Abbildung ähnlich
Beschreibung
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Metallkonstruktionen geeignet.
Merkmale
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Bohrernenndurchmesser | 10 - 10 mm |
| Dübellänge | 160 mm |
| Farbe | grau |
| Min. Bohrlochtiefe | 170 - 170 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 170 mm |
| Min. Verankerungstiefe | 70 - 70 mm |
| Ausführung | Mit Schraube |
| Max. Dicke des Anbauteils | 90 - 90 mm |
| Nutzlänge bei Verankerungstiefe 50 mm | 110 mm |
| Nutzlänge bei Verankerungstiefe 70 mm | 90 mm |
| Nutzlänge bei Verankerungstiefe 90 mm | 70 mm |
| Antrieb | Innenstern TX / Sechskant TX40 / SW 13 |
| Schraubenlänge | 165 - 165 mm |
| Schraubendurchmesser | 7,0 mm |
| Material | Galvanisch verzinkter Stahl |
| Oberfläche (Schraube) | Galvanisch verzinkter Stahl |
| Zulassung / Bewertung | Beton Mauerwerk Porenbeton |
| Verpackungsvariante | Blisterkarte |
| Nutzlänge | 70 - 70 mm 90 - 90 mm 110 - 110 mm |
| Vorsteckmontage | Nein |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| geeignet für Schraubendurchmesser von/bis | 7 mm |
| Inhalt | 4 |
| Profi / DIY | DIY |
