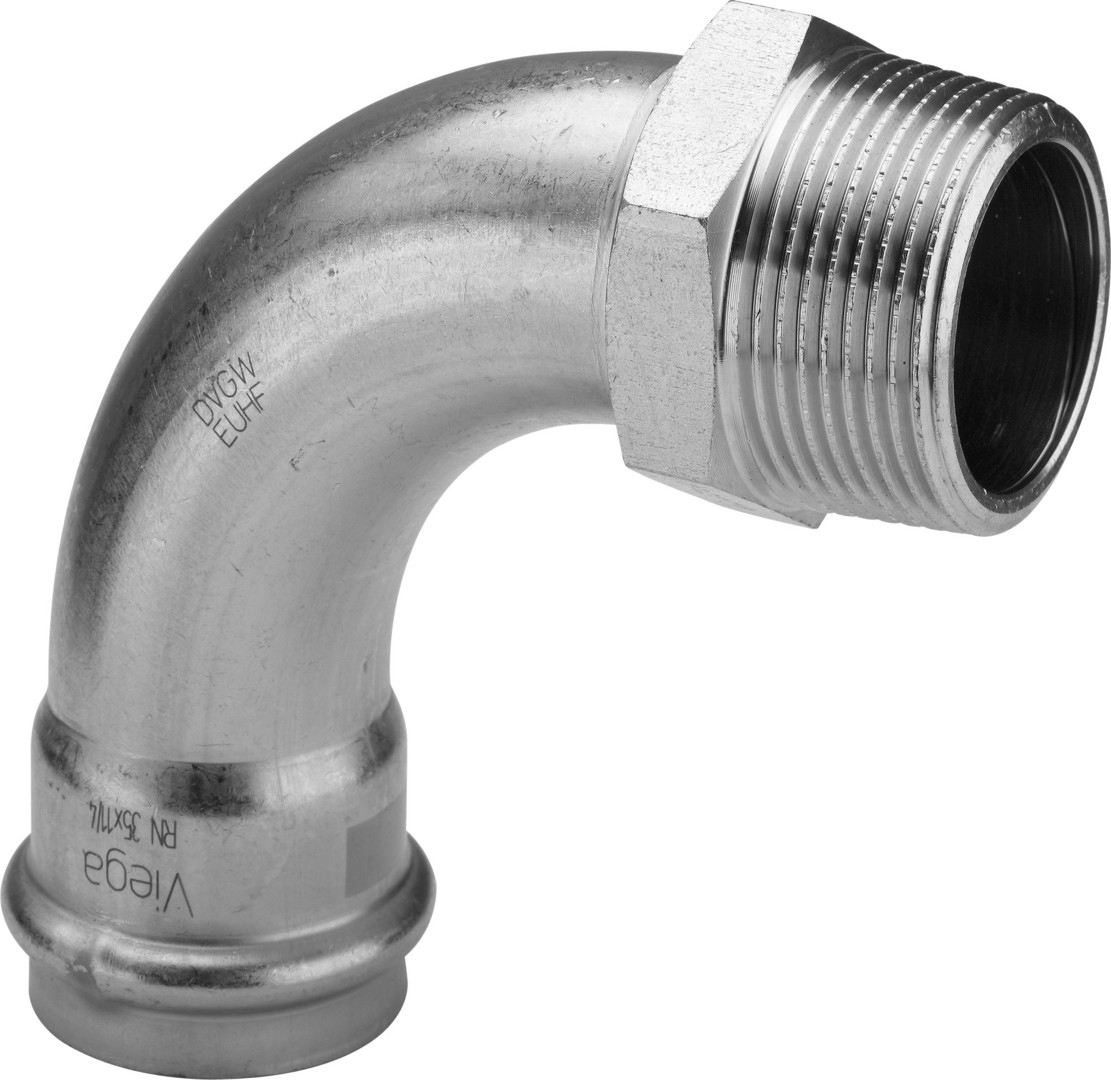

Viega Bogen Sanpress Inox G 0214 22 mm x R 3/4, 90°, Stahl nichtrostend, SC-Contur

Artikelnummer: 10414908 Werksartikelnummer: 486020

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Pressanschluss, mit Dichtelement HNBR, Mehrkant

Merkmale

Produktklasse	Bogen
Serie	Sanpress Inox G
Modell	0214
Länge	27 mm
Internet Link	https://www.viega.de/de/article/486020
Werkstoff	Edelstahl
Nenndurchmesser Anschluss 1	DN 20
Nenndurchmesser Anschluss 2	3/4 Zoll
Anschluss 1	Pressmuffe
Anschluss 2	Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Größe	22 mm x R 3/4
Form	Bogen
Grad	90 °
Schlüsselweite	27 mm
Rohraußendurchmesser Anschluss 1	22 mm
Systemgebunden	ja
Mediumtemperatur (Dauerbetrieb)	-20 - 70 °C
Werkstoff Anschluss 1	Edelstahl
Werkstoffgüte Anschluss 1	1.4401
Werkstoff Anschluss 2	Edelstahl
Oberflächenschutz Anschluss 1	unbehandelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoffgüte Anschluss 2	1.4401
Oberflächenschutz Anschluss 2	unbehandelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Konturcode Verbindung 1	V
Reduzierend	nein

Anhänge

de_de-web_de-486020.pdf (237.85 KB)

Montageanleitung

484673486a815c19ac11409470a20bae_de_de.pdf (2.9 MB)

Variante: Viega Bogen Sanpress Inox G 0214, 90°, Stahl nichtrostend, SC-Contur

Viega

Viega

		Dimension
	10414905 Viega Bogen Sanpress Inox G 0214 15 mm x R 1/2, 90°, Stahl nichtrostend, SC-Contur	15 mm x R 1/2
	10414906 Viega Bogen Sanpress Inox G 0214 18 mm x R 1/2, 90°, Stahl nichtrostend, SC-Contur	18 mm x R 1/2
	10414907 Viega Bogen Sanpress Inox G 0214 18 mm x R 3/4, 90°, Stahl nichtrostend, SC-Contur	18 mm x R 3/4
	10414908 Viega Bogen Sanpress Inox G 0214 22 mm x R 3/4, 90°, Stahl nichtrostend, SC-Contur	22 mm x R 3/4
	10414909 Viega Bogen Sanpress Inox G 0214 28 mm x R 1, 90°, Stahl nichtrostend, SC-Contur	28 mm x R 1
	10414910 Viega Bogen Sanpress Inox G 0214 35 mm x R 1 1/4, 90°, Stahl nichtrostend, SC-Contur	35 mm x R 1 1/4

Viega Bogen Sanpress Inox G 0214 15 mm x R 1/2, 90°, Stahl nichtrostend, SC-Contur

Dimension:

15 mm x R 1/2

Viega Bogen Sanpress Inox G 0214 18 mm x R 1/2, 90°, Stahl nichtrostend, SC-Contur

Dimension:

18 mm x R 1/2

Viega Bogen Sanpress Inox G 0214 18 mm x R 3/4, 90°, Stahl nichtrostend, SC-Contur

Dimension:

18 mm x R 3/4

Viega Bogen Sanpress Inox G 0214 22 mm x R 3/4, 90°, Stahl nichtrostend, SC-Contur

Dimension:

22 mm x R 3/4

Viega Bogen Sanpress Inox G 0214 28 mm x R 1, 90°, Stahl nichtrostend, SC-Contur

Dimension:

28 mm x R 1

Viega Bogen Sanpress Inox G 0214 35 mm x R 1 1/4, 90°, Stahl nichtrostend, SC-Contur

Dimension:

35 mm x R 1 1/4
