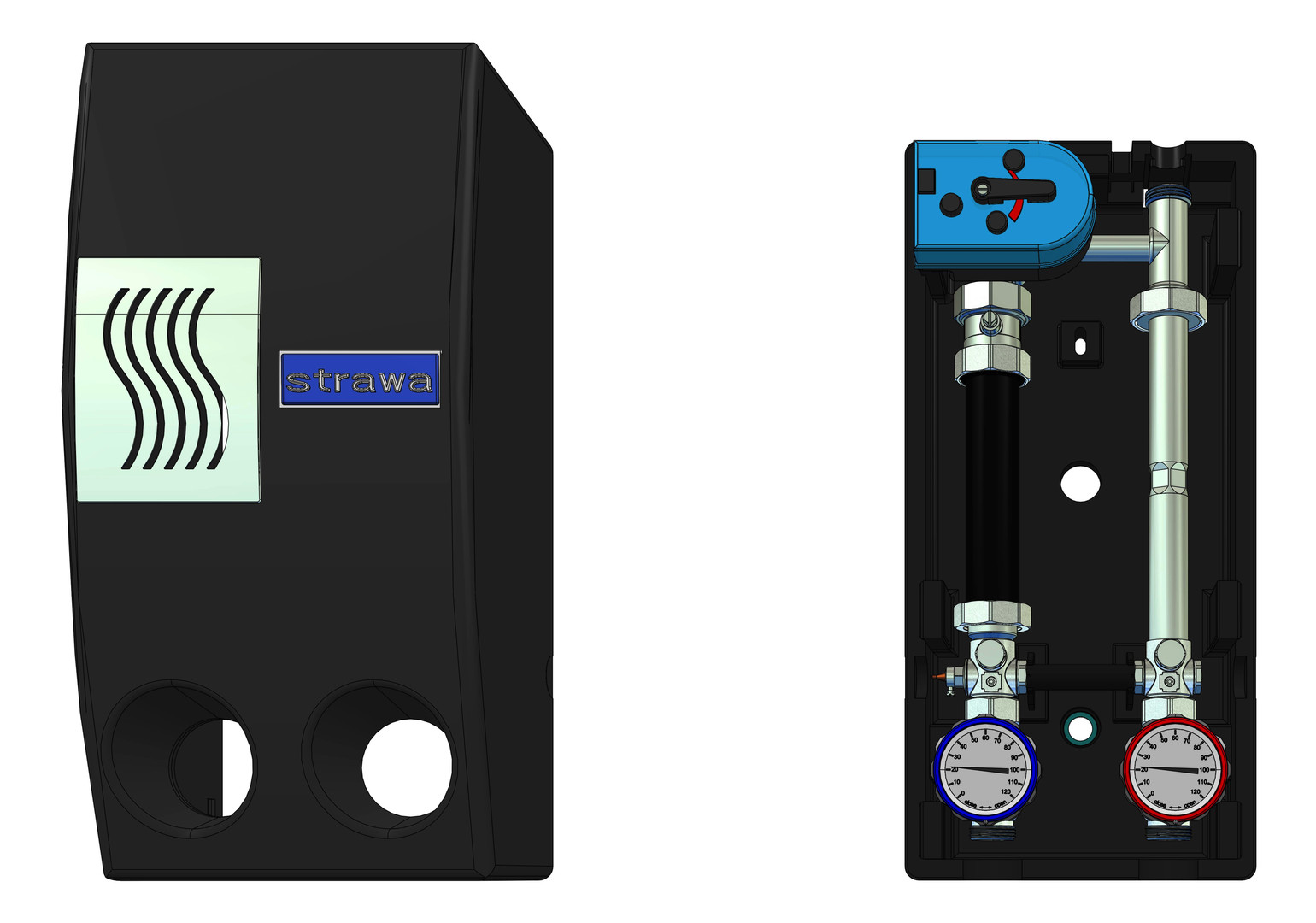

Abbildung ähnlich

Strawa Aufbaugruppe strawi 125-25 FWR FWR0-180-SM, mit Pumpenpassstück

Artikelnummer: 4981726 Werksartikelnummer: 7213001

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

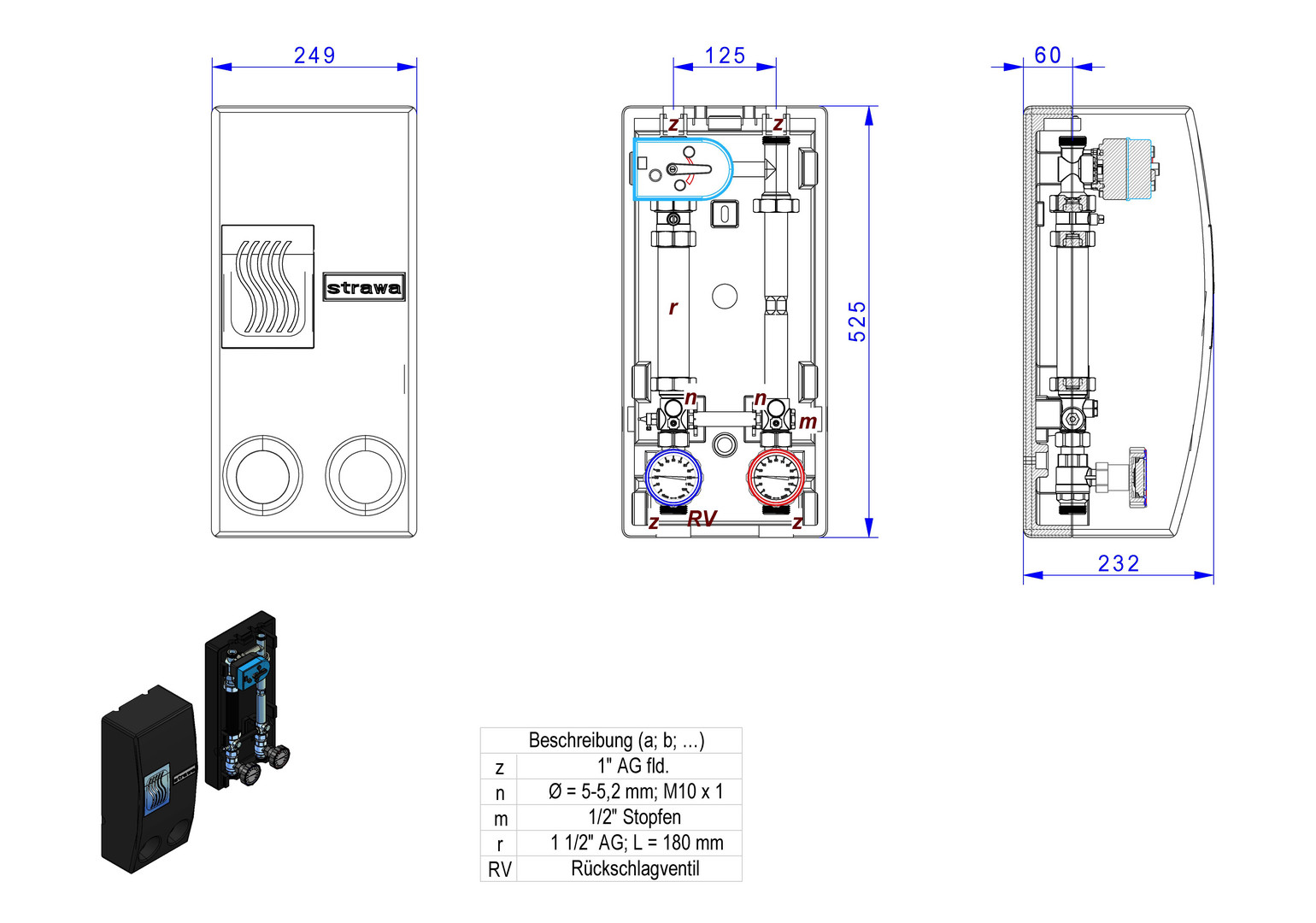

für Kesselrücklauftemperaturerhöhung (z.B. Festbrennstoffkessel), passend auf strawi 125-25 Kesselverteiler, bestehend aus: Thermometer-Kugelhähnen DN 25 im Vor- und Rücklauf 0-120 °C, zusätzlicher Kugelhahn DN 25 im Rücklauf, Rückschlagklappe im Vorlaufkugelhahn, Pumpendistanzstück bzw. Pumpe, 3-Wege-Mischer DN 25 Kvs= 10,75 mit Festwert-Stellmotor 230 V/24 V, Einstellbereich 20-70°C, zusätzlicher regulierbarer Bypass im Mischer, mit EPP-Wärmedämmung, max. Volumenstrom 1,29 cbm/h (30 kW, bei Delta T= 20 K, max. Betriebstemperatur 100 °C, max. Betriebsdruck 6 bar, Stutzenabstand 125 mm, 249 x 525 x 232 mm, Primäranschluss 1“AG flachdichtend, Sekundäranschluss 1“AG flachdichtend

Merkmale

Produktklasse	Regelstation hydronisch
Serie	strawi
Breite	250 mm
Höhe	525 mm
Tiefe	232 mm
Internet Link	https://www.strawa.com/produkt/7213001
Ausführung	Rücklauftemperaturanhebung
Leistung	0 - 30 kW
Ausführung der Temperaturregelung	elektrisch
Mit Füßen	nein
Max. Arbeitsdruck	6 bar
Mit Rückschlagklappe	ja
Mit Thermometer	ja
Mit Manometer	nein
Mit Wärmedämmung	ja
Mit Sicherheitsventil	nein
Mit Anschluss Ausdehnungsgefäß	nein
Einstellbereich Temperatur	40 - 70 °C
Geeignet für Kühlen	nein
Geeignet für Heizung	ja
Nenndurchmesser Pumpenanschluss	1 1/2 Zoll
Mit eingebauter Zirkulationspumpe	nein
Hocheffizienzpumpe (konform EC 547/2012 und EC 641/2009)	nein
Mit Absperrventil	ja
Geeignet für Glykol	ja
Primäreranschluss	Außengewinde (metrisch)
Nenndurchmesser Primäreranschluss	1 Zoll
Sekundäreranschluss	Außengewinde (metrisch)
Nenndurchmesser Sekundäreranschluss	1 Zoll
Mit Wärmezähler	nein
Geeignet für Ethanol	nein
Mit Wandbefestigungsbügel	ja
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Edelstahl
Anzeigebereich Thermometer	0 - 120 °C
Einbaulänge der Pumpe	180 mm
Mit Regelventil	nein
Mit Servomotor	ja
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Passstück für Wärmezähler	nein

Anhänge

Datei

Datenblatt

7213xxx_db.pdf (735.62 KB)

Datei

Bedienungsanleitung

7213xxx_is.pdf (463.75 KB)

Datei

Montageanleitung

7213xxx_ma.pdf (497.59 KB)

Datei

Prospekt

kv_und_abg_pp.pdf (17.9 MB)

Datei

Bauproduktverordnung

bauprodukteverordnung.pdf (100.18 KB)

Variante: Strawa Aufbaugruppe strawi 125-25 FWR

Strawa

		Dimension
	4981726 Strawa Aufbaugruppe strawi 125-25 FWR FWR0-180-SM, mit Pumpenpassstück	FWR0-180-SM, mit Pumpenpassstück
	10819265 Strawa Aufbaugruppe strawi 125-25 FWR FWR0-130-SM, mit Pumpenpassstück	FWR0-130-SM, mit Pumpenpassstück
	10819266 Strawa Aufbaugruppe strawi 125-25 FWR FWR1-SM, mit Pumpe	FWR1-SM, mit Pumpe
	10819267 Strawa Aufbaugruppe strawi 125-25 FWR FWR2-SM, mit Pumpe	FWR2-SM, mit Pumpe
	6690572 Strawa Aufbaugruppe strawi 125-25 FWR FWR4-SM, mit Pumpe	FWR4-SM, mit Pumpe
