Abbildung ähnlich
Stahlflansch DIN55027/22 200mm KK 6 RÖHM
10634856
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

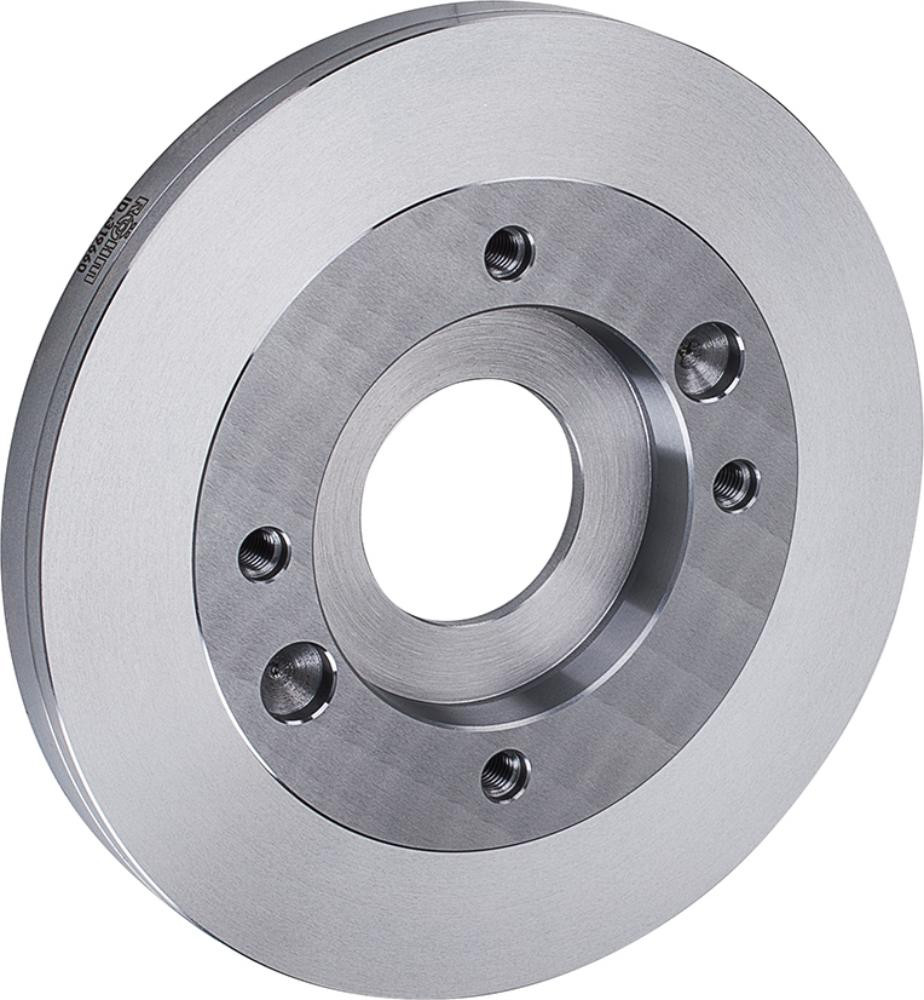

Kurzkegel-Stahlflansch
• DIN 55027 und DIN 55022
• Mit Stehbolzen und Bundmutter
• Maschinenseitig fertig bearbeitet
• Futterseitig plan gedreht
Lieferung: Stahlflansch mit Stiftschrauben, Steh- oder Camlockbolzen.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com

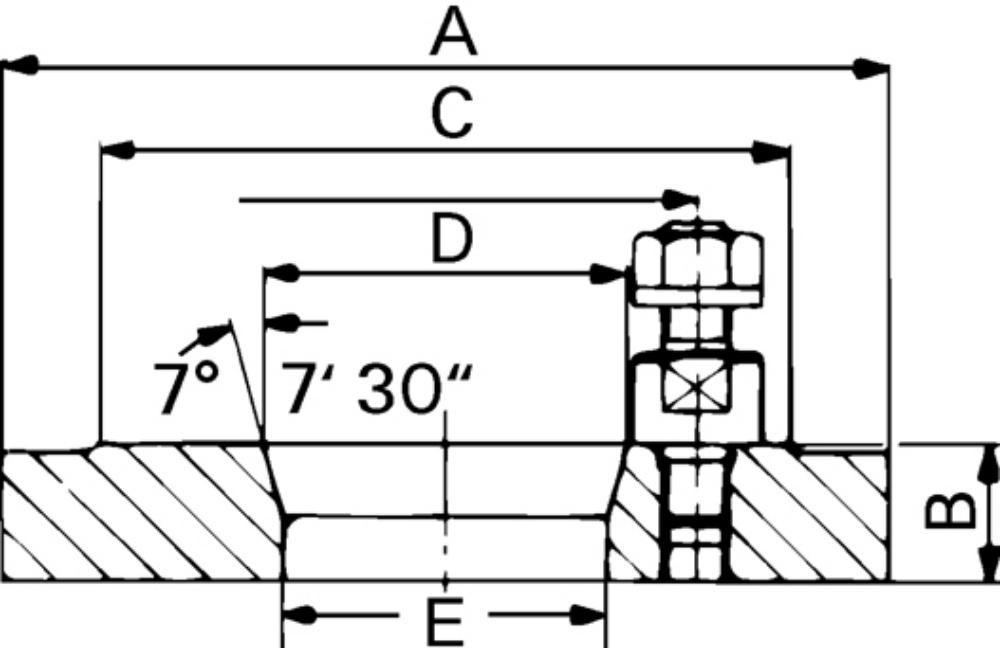

Merkmale
| Ø A/Kegel | 200/6 mm |
| Höhe B | 23 mm |
| Kegel-Ø C | 170 mm |
| Kegel-Ø D | 106,375 mm |
| Bohrungs-Ø E | 50 mm |
| Stiftschrauben/Stehbolzen/Camlockbolzen | 4/4/6 |
| Norm | DIN 55027 |
|
Bohrungs-Ø E
|
Höhe B
|
Kegel-Ø C
|
Kegel-Ø D
|
Stiftschrauben/Stehbolzen/Camlockbolzen
|
|||
|---|---|---|---|---|---|---|---|
|
Stahlflansch DIN55027/22 125mm KK 3 RÖHM
|
40 mm
|
19 mm
|
112 mm
|
53,975 mm
|
3/3/3
|
|
|
Stahlflansch DIN55027/22 160mm KK 4 RÖHM
|
40 mm
|
21 mm
|
112 mm
|
63,513 mm
|
3/3/3
|
|
|
Stahlflansch DIN55027/22 160mm KK 5 RÖHM
|
40 mm
|
21 mm
|
135 mm
|
82,563 mm
|
4/4/6
|
|
|
Stahlflansch DIN55027/22 200mm KK 5 RÖHM
|
50 mm
|
21 mm
|
135 mm
|
82,563 mm
|
4/4/6
|
|
|
Stahlflansch DIN55027/22 200mm KK 6 RÖHM
|
50 mm
|
23 mm
|
170 mm
|
106,375 mm
|
4/4/6
|
|
|
Stahlflansch DIN55027/22 250mm KK 6 RÖHM
|
63 mm
|
23 mm
|
170 mm
|
106,375 mm
|
4/4/6
|
Bohrungs-Ø E:
40 mm
Höhe B:
19 mm
Kegel-Ø C:
112 mm
Kegel-Ø D:
53,975 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
3/3/3
Bohrungs-Ø E:
40 mm
Höhe B:
21 mm
Kegel-Ø C:
112 mm
Kegel-Ø D:
63,513 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
3/3/3
Bohrungs-Ø E:
40 mm
Höhe B:
21 mm
Kegel-Ø C:
135 mm
Kegel-Ø D:
82,563 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
4/4/6
Bohrungs-Ø E:
50 mm
Höhe B:
21 mm
Kegel-Ø C:
135 mm
Kegel-Ø D:
82,563 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
4/4/6
Bohrungs-Ø E:
50 mm
Höhe B:
23 mm
Kegel-Ø C:
170 mm
Kegel-Ø D:
106,375 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
4/4/6
Bohrungs-Ø E:
63 mm
Höhe B:
23 mm
Kegel-Ø C:
170 mm
Kegel-Ø D:
106,375 mm
Stiftschrauben/Stehbolzen/Camlockbolzen:
4/4/6
