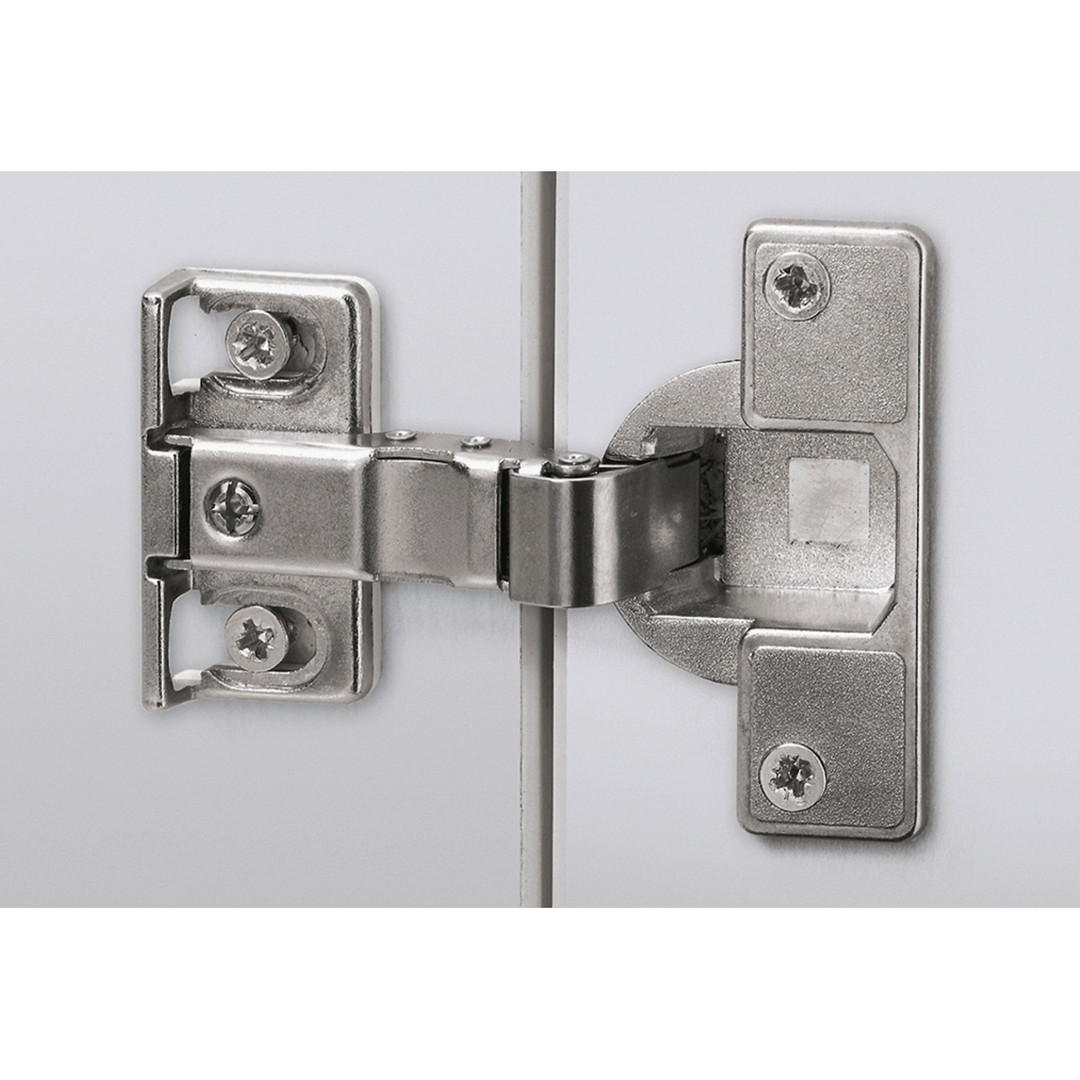

Abbildung ähnlich
Spezialscharnier ET 582
10190815
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
• Spezialscharnier mit geringem Scharniereinsprung für Kühlschrankumbauten
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Mit Zuhaltung
• Inkl. Montageplatte und Distanzplatte (Distanz = 3 mm) für Auflagen von 13 - 18 mm
• Integrierte Auflagenverstellung + 1 mm / - 1 mm
• Integrierte Tiefenverstellung + 3 mm / - 3 mm
• Material Scharnierarm Stahl vernickelt
• Material Scharniertopf Zinkdruckguss vernickelt
• Material Distanzplatte Kunststoff weiß
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Mit Zuhaltung
• Inkl. Montageplatte und Distanzplatte (Distanz = 3 mm) für Auflagen von 13 - 18 mm
• Integrierte Auflagenverstellung + 1 mm / - 1 mm
• Integrierte Tiefenverstellung + 3 mm / - 3 mm
• Material Scharnierarm Stahl vernickelt
• Material Scharniertopf Zinkdruckguss vernickelt
• Material Distanzplatte Kunststoff weiß
| Montageplatte mit Distanzplatte = Distanz 3 mm | Montageplatte ohne Distanzplatte = Distanz 0 mm | ||
| C-Maß mm | Auflage mm | C-Maß mm | Auflage mm |
| 3,0 | 13,0 | 3,0 | 16,0 |
| 3,5 | 13,5 | 3,5 | 16,5 |
| 4,0 | 14,0 | 4,0 | 17,0 |
| 4,5 | 14,5 | 4,5 | 17,5 |
| 5,0 | 15,0 | 5,0 | 18,0 |
Merkmale
| Anschlagart | vorliegend |
| Min. Türdicke | 16 mm |
| Öffnungswinkel | 95 - 95 ° |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus | nein |
| Schnellmontage Tür | nein |
| Topf-Ausführung | TH 22 |
| Topfdurchmesser | 35 mm |
| Zuhaltung | ja |
