Abbildung ähnlich
Spanneisen DIN6316 6,6x60mm AMF
10636846
71027
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spanneisen, gekröpft
• DIN 6316
• Aus Vergütungsstahl, lackiert
• Planparallele Spann- und Auflageflächen
Hinweis: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

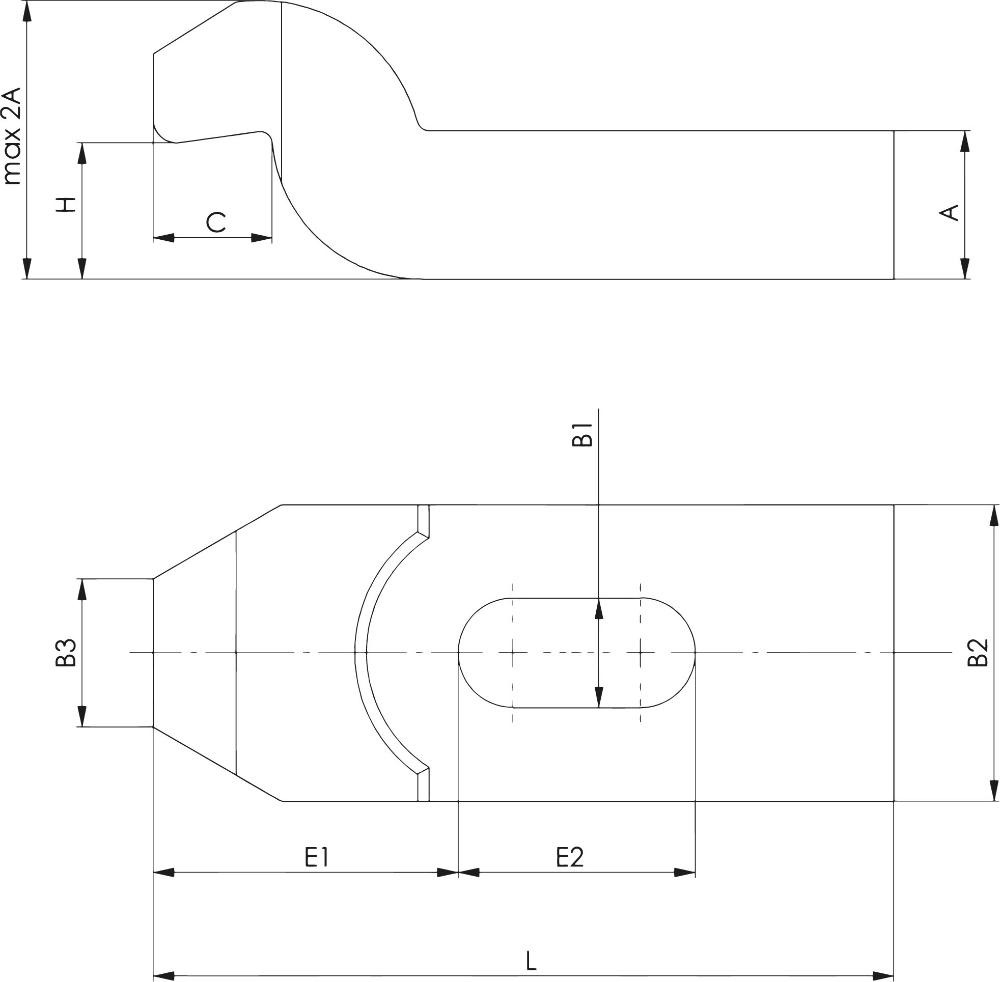

Merkmale
| Schlitzbreite | 6,6 mm |
| Gesamtlänge | 60 mm |
| für Schrauben | M6 |
| A | 10 mm |
| B2 | 20 mm |
| B3 | 10 mm |
| E1 | 22 mm |
| Schlitzlänge | 20 mm |
|
A
|
B2
|
B3
|
E1
|
Gesamtlänge
|
|||
|---|---|---|---|---|---|---|---|
|
Spanneisen DIN6316 6,6x60mm AMF
|
10 mm
|
20 mm
|
10 mm
|
22 mm
|
60 mm
|
|
|
Spanneisen DIN6316 9x80mm AMF
|
12 mm
|
25 mm
|
12 mm
|
27,5 mm
|
80 mm
|
|
|
Spanneisen DIN6316 11x100mm AMF
|
15 mm
|
30 mm
|
15 mm
|
36 mm
|
100 mm
|
|
|
Spanneisen DIN6316 14x125mm AMF
|
20 mm
|
40 mm
|
20 mm
|
44 mm
|
125 mm
|
|
|
Spanneisen DIN6316 18x160mm AMF
|
25 mm
|
50 mm
|
25 mm
|
51,5 mm
|
160 mm
|
|
|
Spanneisen DIN6316 22x160mm AMF
|
30 mm
|
60 mm
|
30 mm
|
59 mm
|
160 mm
|
A:
25 mm
B2:
50 mm
B3:
25 mm
E1:
51,5 mm
Gesamtlänge:
160 mm
Angaben zur Marke
AMF
