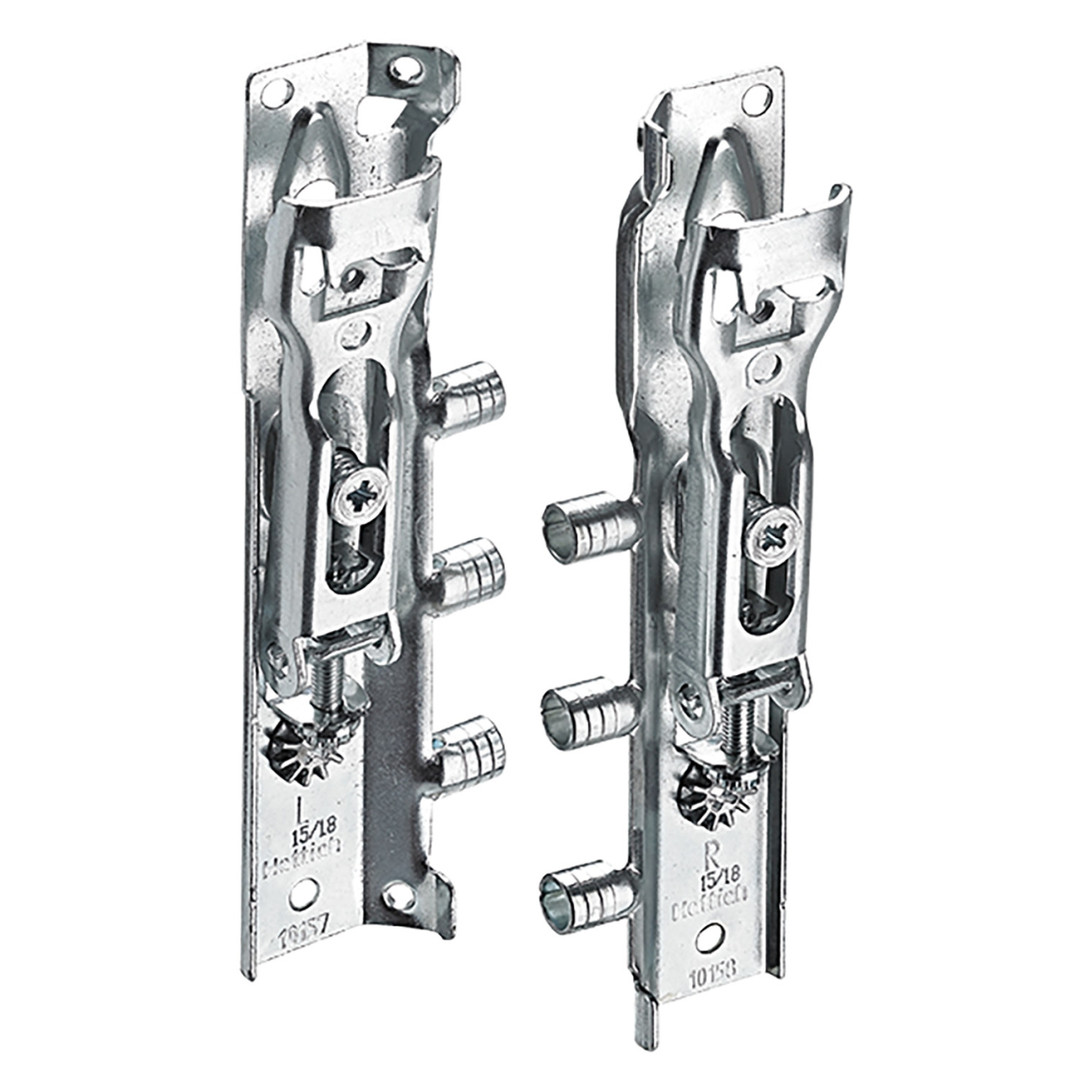

Schrankaufhänger SAH 216

• Für den Einsatz hinter der Rückwand
• Für Leisten- und Hakenaufhängung
• Belastbarkeit 55 kg / Stück gemäß EN 15939 im Prüfgestell A

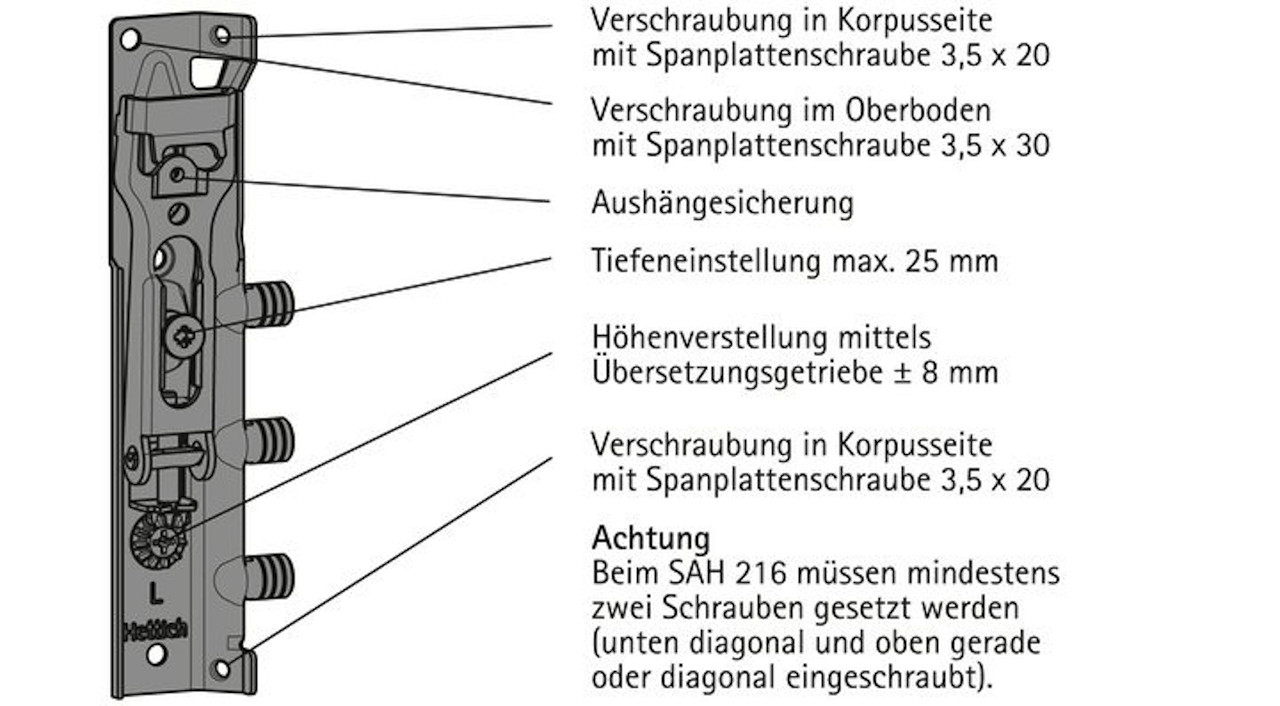

• Befestigung mit 3 seitlichen Zapfen in der Seitenwand und Verschraubung in der Rückwandnut
• Ab 16 mm Rückwandversprung einsetzbar
• Schnelle, komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm
• Tiefenverstellung: max. 25 mm
• Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung, ± 7,5 mm bei Leistenaufhängung
• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert
• Aushebehöhe: 7,5 mm
• Hakenaufhängung: die geschlossene Form des Hakens verhindert ein Abrutschen des Schrankes
• Einsetzbar mit Aufhängeschiene Typ B, H oder M
• Stahl verzinkt - voll recyclingfähig
• Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich.
• Funktion "Aushängesicherung" mittels Spezialschraube optional möglich

Hinweise:
• Abdeckkappen SAH 216 bitte separat bestellen
• Spezialschraube für die optionale Aushängesicherung im Set enthalten

Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:
• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.
• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.
• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.
• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.
• Befestigung von Aufhängeschienen:
- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers
- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).
• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten.
