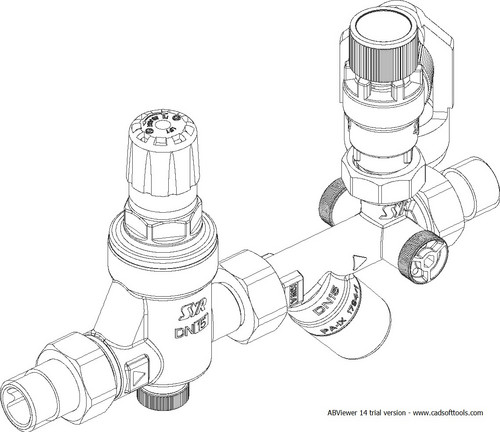

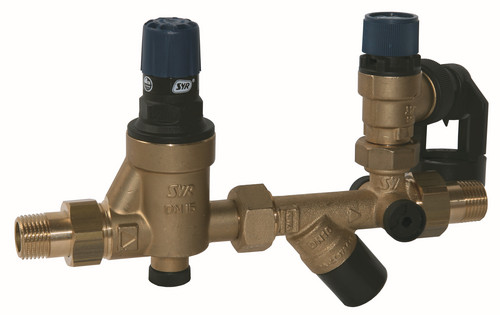

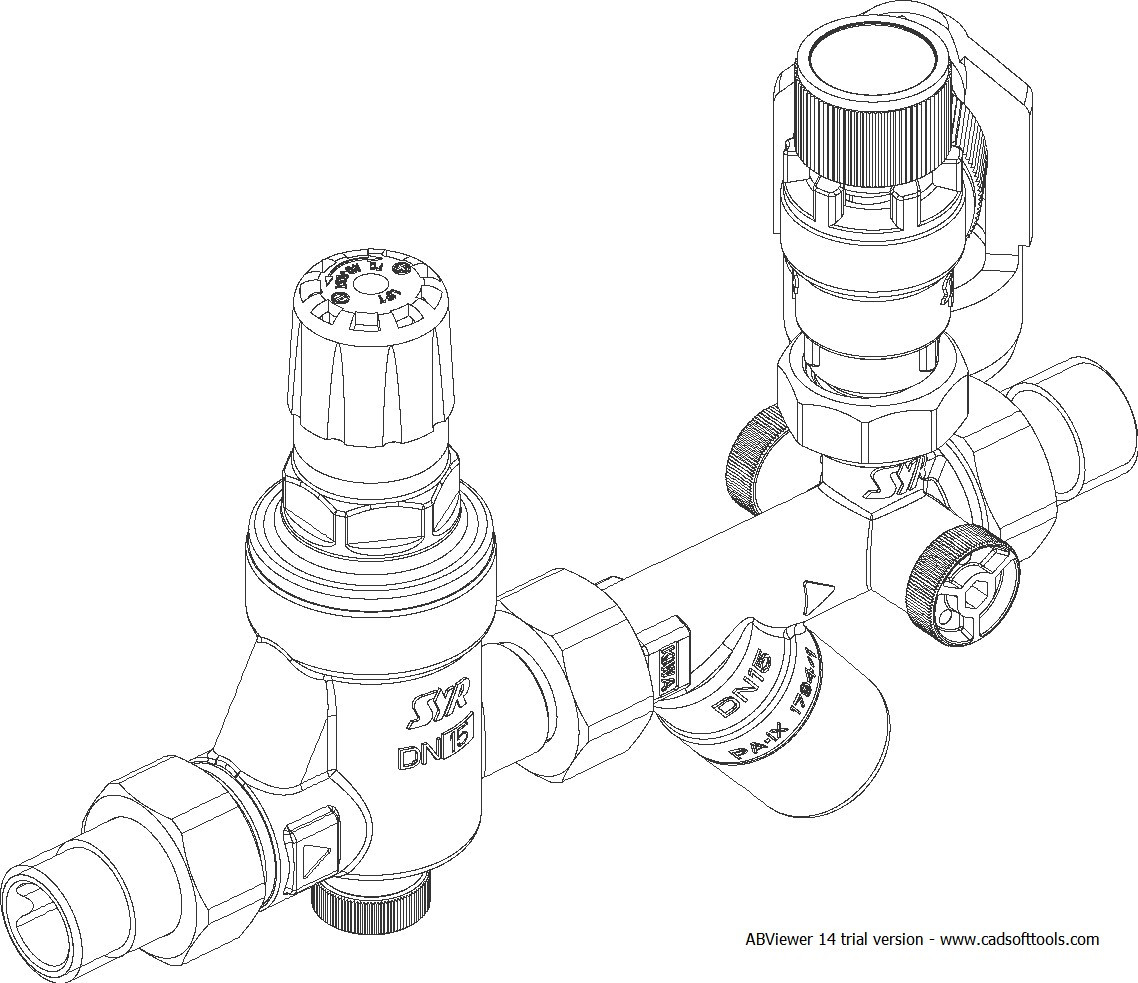

SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 8 bar, R 1/2, rohgelb

Artikelnummer: 10816858 Werksartikelnummer: 0025.15.001

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Unsere Hausmarke als Alternative

FORMAT Tec Sicherheitsgruppe 25 8 bar, 1/2", roh, mit Druckminderer Artikelnummer: 10157967

auf Anfrage

Preis und Verfügbarkeiten nach Anmeldung

je 1 STCK

Beschreibung

für den Anschluss von geschlossenen Trinkwassererwärmern gem. DIN 1988, DVGW-zugelassen und schallschutzgeprüft in Klasse 1, bestehend aus Absperrventil, Rückflussverhinderer mit Prüfeinrichtung, zweitem Absperrventil (DN 20), Membran-Sicherheitsventil mit Ventilsitz aus Edelstahl, verlängerbarem Ablauftrichter und zusätzlichem Druckminderer, Ausgangsdruck regelbar von 1,5-6 bar, werkseitig voreingestellt auf 4 bar, Gehäuse aus Pressmessing, max. Eingangsdruck 10 bar nach DIN EN 1488, max. Betriebsdruck max. 80 % des Ansprechdrucks des Sicherheitsventils, max. Betriebstemperatur 30 °C, Medium Trinkwasser, Einbaulage beliebig, Ansprechdruck 6/8 oder 10 bar, max. Nenninhalt TWE DN 15 200 l/DN 20 1.000 l, max. Beheizleistung DN 15 75 KW/DN 20 150 KW

Merkmale

Produktklasse	Sicherheitsgruppe
Oberflächenschutz	unbehandelt
Nenndurchmesser	DN 15
Werkstoff des Gehäuses	Messing
Anschluss	Außengewinde
UBA-Positivliste	ja
Mit Kupplungen	nein
Druckstufe Artikel	PN 10
Max. Boilerkapazität	75 kW
Mit Quetschset	nein
Mit Siphon	nein

Anhänge

Datei

Datenblatt

sydb002515000.pdf (675.34 KB)

Datei

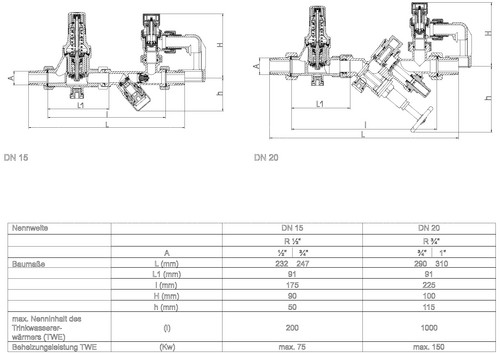

Technische Zeichnung

sytz002515000.pdf (255.46 KB)

Datei

Bedienungsanleitung

syis002415000.pdf (1.71 MB)

Datei

Montageanleitung

syma002415000.pdf (1.69 MB)

Datei

Wartungsanleitung

sywa002415000.pdf (1.69 MB)

Datei

Zulassung

syzl002415000.pdf (184.64 KB)

Datei

Zulassung

syzl031515000.pdf (1.77 MB)

Datei

Schallschutznachweis

syss002415000.pdf (1.77 MB)

Datei

Schallschutznachweis

syss031515009.pdf (1.61 MB)

Variante: SYR Sicherheitsgruppe SYRobloc 25, DN 15, mit Druckminderer

Sasserath

		Dimension
	10816857 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 6 bar, R 1/2, rohgelb	6 bar, R 1/2, rohgelb
	10816858 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 8 bar, R 1/2, rohgelb	8 bar, R 1/2, rohgelb
	10816859 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 10 bar, R 1/2, rohgelb	10 bar, R 1/2, rohgelb
	211526 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 6 bar, R 3/4, rohgelb	6 bar, R 3/4, rohgelb
	211527 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 8 bar, R 3/4, rohgelb	8 bar, R 3/4, rohgelb
	211528 SYR Sicherheitsgruppe SYRobloc 25 DN 15, mit Druckminderer, 10 bar, R 3/4, rohgelb	10 bar, R 3/4, rohgelb
