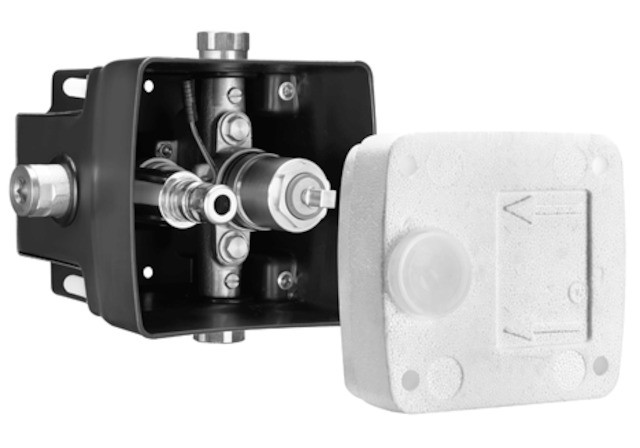

SCHELL Grundkörper WBW-E-M Elektronik, für Mischwasser, Unterputz-Masterbox

Artikelnummer: 3897654 Werksartikelnummer: 019460099

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für Unterputz-Waschtisch-Armaturen LINUS W-E-M, mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung, Masterbox: Rohbaugehäuse, Unterputz-Waschtisch-Armatur mit 2 Vorabsperrungen, Magnetventil 6 V, Mischkartusche, 2 Vorfilter, 2 Rückflussverhinderer (RV, DIN EN 1717: EB), Aufnahme Wandauslauf, mit Spülstutzen, mit Putzdeckel, Durchfluss 15,0 l/min bei 3 bar, Fließdruck 1-5 bar, max. Ruhedruck 8 bar, max. Betriebstemperatur max. 70 °C (80 °C für thermische Desinfektion), Gehäuse aus Kunststoff, Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV, 149 x 138 x 140 mm, Einbautiefe 100-124 mm, Anschluss 2x G 1/2 IG, Zertifikate: Belgaqua

Merkmale

Produktklasse	Einbaukörper für Sanitärarmaturen
Internet Link	https://www.schell.eu/deutschland_de/a/019460099
Farbe	schwarz
Ausführung	Einbauteil
UBA-Positivliste	ja
Mit Temperaturbegrenzung	nein
Anschluss Vorlauf	Innengewinde
Anschlussmaß Zufuhr	1/2 Zoll
Einbautiefe	100 - 124 mm
Ausführung der Temperaturregelung	manuell
Thermostatisch	nein
Schließmechanismus	Oberteil nicht keramisch
Mit Auslauf	nein
Mit Duschgarnitur	nein
Geräuschklasse nach EN ISO 3822	ohne
Mit Umstelleinheit	nein
Geeignet für Duschen	nein
Geeignet für Badewanne	nein
Mit Trafo	nein
Geeignet für Badewannenränder/Fliesenränder	nein
Geeignet für Küchen	nein
Anzahl der ausgehenden Anschlüsse	1
Geeignet für Waschtische (Einbau in die Wand)	ja
Kaltstart-Funktion	nein
Art des Griffs	eingriffig
Selbstverschließend	ja
Rückflusssicherung nach EN 1717	EB

Anhänge

sldb_019460099_de.pdf (53.39 KB)

Montageanleitung

slma_903055600_b_019460099_0194.pdf (3.44 MB)

Montageanleitung

slma_903058200_a_neu_d_en.pdf (18.06 MB)
