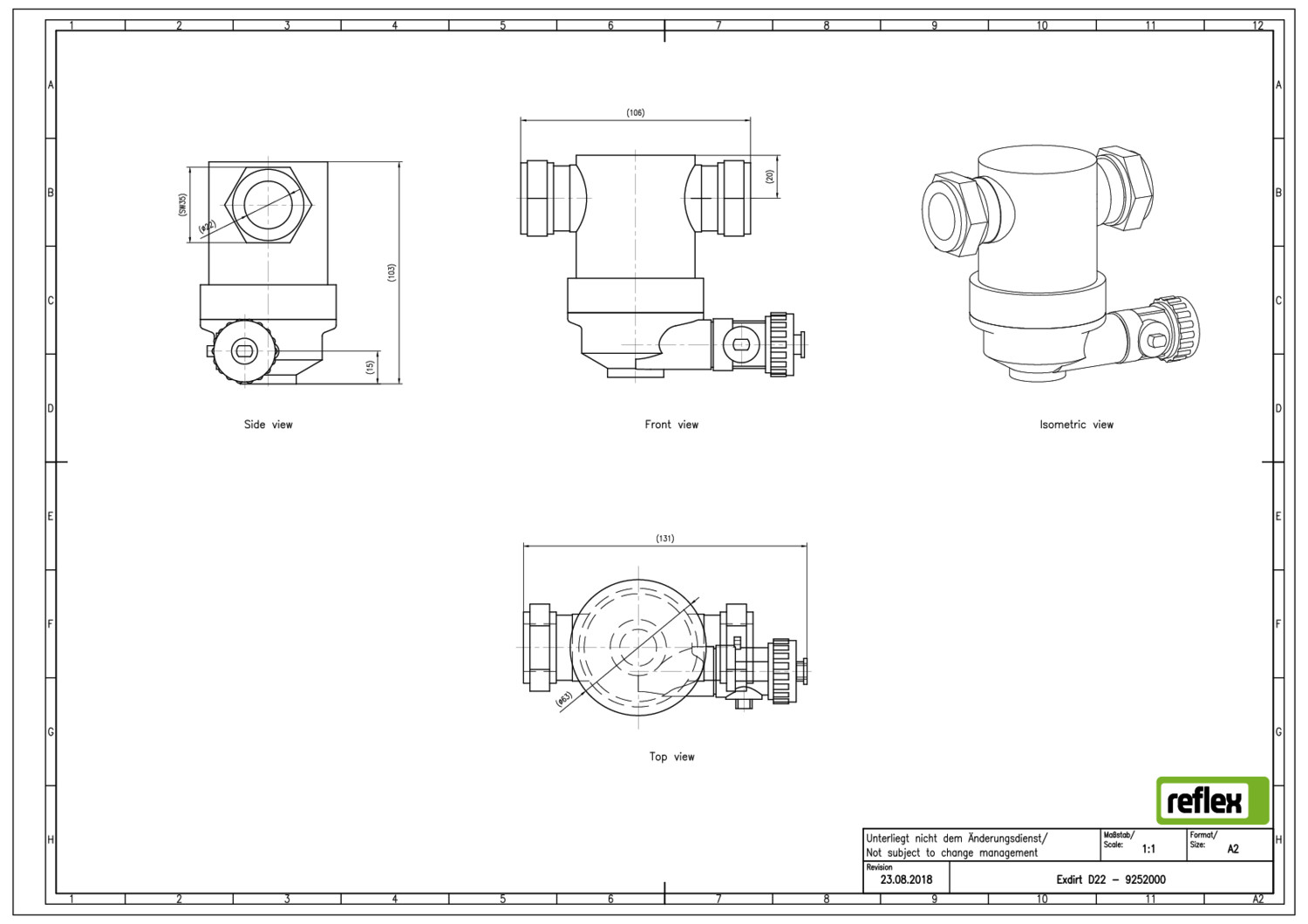

Abbildung ähnlich

Reflex Schmutz-/Schlammabscheider Exdirt D 22, 22 mm, 110 GradC, 10 bar, Messing

Artikelnummer: RL9252000 Werksartikelnummer: 9252000

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Einbaulage horizontal, Volumenstrom 1,25-8 cbm/h, Exiso Wärmedämmung 22 mm-2" (DN 20-50), Gehäuse aus Messing, Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50:50 (mind. 25 %), entfernt zirkulierende freie Schmutz- und Schlammpartikel bis zu 5 µm

Merkmale

Produktklasse	Schmutz-/Luftabscheider
Ausführung	horizontal
Nenndurchmesser	3/4 Zoll
Werkstoff des Gehäuses	Messing
Anschluss	Klemmring
Baulänge	106
Kvs-Wert	10,7
Max. Arbeitsdruck	10
Rohraußendurchmesser	26,9
Typ Abscheider	Schmutz
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Durchflussleistung	0,1 - 1,25

Sonstiges

Serie

Exdirt

Anhänge

Datei

rfdb_pr1724de_9252000.pdf (1.61 MB)

Datei

rftz_9252000.pdf (105.43 KB)

Datei

rfma_si1910int_9127613.pdf (28.2 MB)

Datei

rfpp_re1881de_9127144_abscheider_broschuere.pdf (5.88 MB)

Variante: Reflex Schmutz-/Schlammabscheider Exdirt, 110 °C, 10 bar, Messing

Reflex

		Dimension
	RL9252000 Reflex Schmutz-/Schlammabscheider Exdirt D 22, 22 mm, 110 GradC, 10 bar, Messing	D 22, 22 mm
	RL9252010 Reflex Schmutz-/Schlammabscheider Exdirt D 3/4, IG 3/4", 110 GradC, 10 bar, Messing	D 3/4, IG 3/4"
	RL9252020 Reflex Schmutz-/Schlammabscheider Exdirt D 1, IG 1", 110 GradC, 10 bar, Messing	D 1, IG 1"
	RL9252030 Reflex Schmutz-/Schlammabscheider Exdirt D 1 1/4, IG 1 1/4", 110 GradC, 10 bar, Messing	D 1 1/4, IG 1 1/4"
	RL9252040 Reflex Schmutz-/Schlammabscheider Exdirt D 1 1/2, IG 1 1/2", 110 GradC, 10 bar, Messing	D 1 1/2, IG 1 1/2"
	RL9252050 Reflex Schmutz-/Schlammabscheider Exdirt D 2, IG 2", 110 GradC, 10 bar, Messing	D 2, IG 2"
