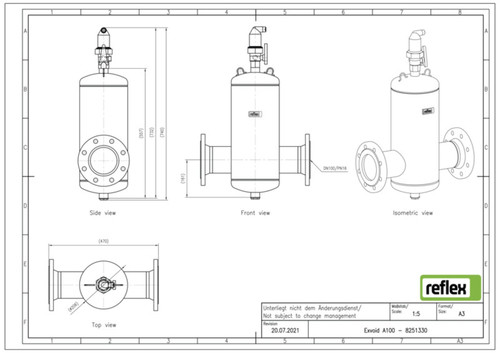

Abbildung ähnlich

Reflex Mikroblasenabscheider Exvoid A 100, 110 GradC, 10 bar, Stahl, Flanschanschluss

Artikelnummer: 2127283 Werksartikelnummer: 8251330

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Anlagensysteme, Anschluss DN 50-DN 300, Volumenstrom 12,5-405 cbm/h, Exiso Wärmedämmung DN 50-DN 150, Gehäuse aus Stahl, Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50:50 % (mind. 25 %), automatisches Entlüften mit Groß- und Schnellentlüfter Exvoid T, mit integriertem 3-Wege-Unterteil

Merkmale

Produktklasse	Schmutz-/Luftabscheider
Serie	Exvoid
Internet Link	https://www.reflex-winkelmann.com/de/produkte/8251330
Ausführung	horizontal
Nenndurchmesser	DN 100
Werkstoff des Gehäuses	Stahl
Anschluss	Flansch
Baulänge	470 mm
Kvs-Wert	244,3
Max. Arbeitsdruck	10 bar
Rohraußendurchmesser	114,3 mm
Typ Abscheider	Luft
Mit Isolierung	nein
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Werkstoffgüte des Gehäuses	Rst 37.2 (1.0038)
Durchflussleistung	0,1 - 47 m³/h

Anhänge

Datei

rfdb_pr1724de_8251330.pdf (441.12 KB)

Datei

rftz_8251330.pdf (154.76 KB)

Datei

rfpp_re1881de_9127144_abscheider_broschuere.pdf (5.88 MB)

Datei

rfpl_test_summary_report_un_38-.pdf (61.5 KB)

Datei

test_summary_report_un_38-3-1_l.pdf (61.5 KB)

Variante: Reflex Mikroblasenabscheider Exvoid, 110 °C, 10 bar, Stahl, Flanschanschluss

Reflex

		Dimension
	2127280 Reflex Mikroblasenabscheider Exvoid A 50, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 50
	2127281 Reflex Mikroblasenabscheider Exvoid A 65, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 65
	6913865 Reflex Mikroblasenabscheider Exvoid A 65, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 65
	2127282 Reflex Mikroblasenabscheider Exvoid A 80, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 80
	2127283 Reflex Mikroblasenabscheider Exvoid A 100, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 100
	2127284 Reflex Mikroblasenabscheider Exvoid A 125, 110 GradC, 10 bar, Stahl, Flanschanschluss	A 125
