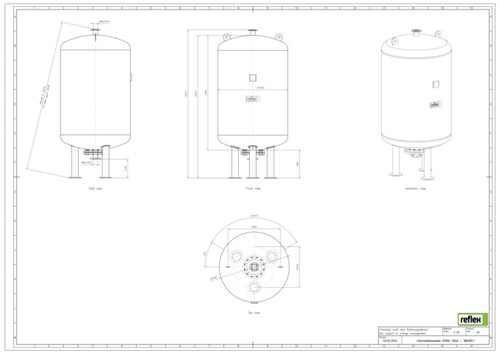

Abbildung ähnlich

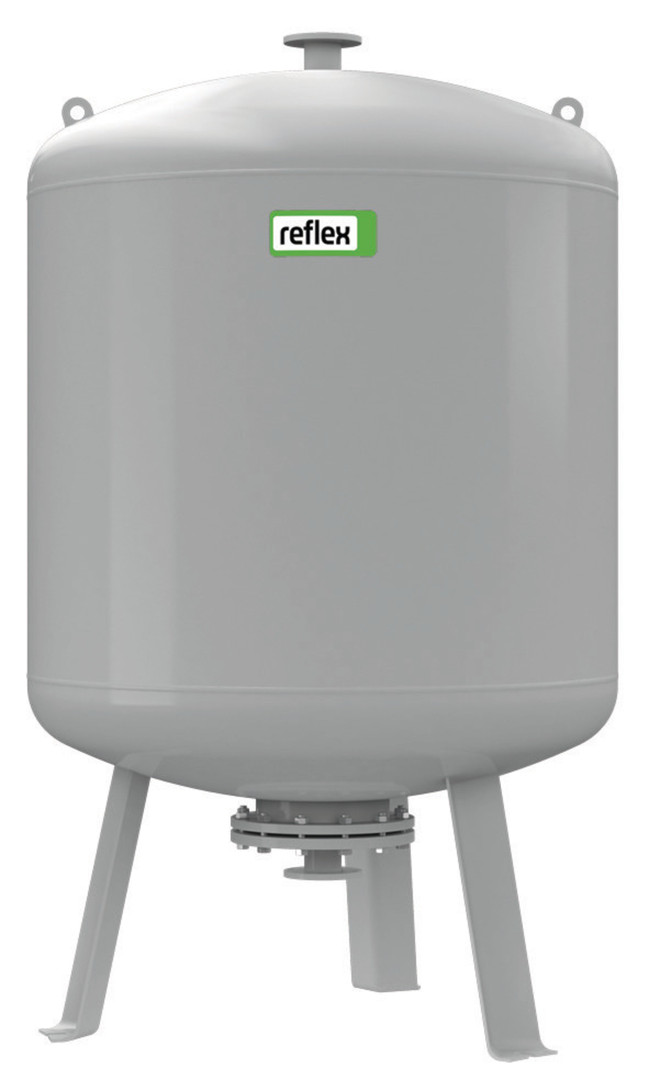

Reflex Membran-Vorschaltgefäß V 2000 10 bar/110 °C, DN 65/PN 16, grau

Artikelnummer: 6498032 Werksartikelnummer: 8854811

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

bis 20 l mit Befestigungslaschen, ab 40 l mit Füßen, ohne Membran, erforderlich bei Anlagen mit Rücklauftemperaturen größer der maximal erlaubten Betriebstemperatur des MAG oder in Kälteanlagen mit Temperaturen kleiner der maximal erlaubten Betriebstemperatur des MAG, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, Einsatz auch als Pufferspeicher möglich, Sonderbehälter > 10 bar/> 120 °C auf Anfrage, Epoxidharzbeschichtung

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Höhe	2505 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/8854811
Farbe	grau
Durchmesser	1200 mm
Anschluss	Außengewinde (metrisch)
Kippmaß	2576 mm
Inhalt	2000 l
Mit Füßen	ja
Max. Arbeitsdruck	10 bar
Druckstufe Flansch	PN 16
Geeignet für Leitungswasser	nein
Mit Manometer	nein
Mit Sicherheitsventil	nein
Nenndurchmesser Ausdehnungsanschluss	DN 65
Geeignet für Kühlen	ja
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 110 °C
Rohraußendurchmesser Ausdehnungsanschlus	76,1 mm
Geeignet für Zentralheizung	ja

Anhänge

Datei

rfdb_pr1724de_8854811.pdf (253.27 KB)

Datei

rftz_8854811.pdf (147.04 KB)

Datei

rfma_si21177int_9131123.pdf (2.7 MB)

Datei

rfpp_re1884de_9127141_membran-druckausdehnungsgefaesse_broschuere.pdf (6.68 MB)

Variante: Reflex Membran-Vorschaltgefäß, grau

Reflex

		Dimension
	6498025 Reflex Membran-Vorschaltgefäß V 500 6 bar/110 °C, DN 40/PN 6, grau	V 500 6 bar/110 °C, DN 40/PN 6
	6498020 Reflex Membran-Vorschaltgefäß V 750 6 bar/110 °C, DN 40/PN 6, grau	V 750 6 bar/110 °C, DN 40/PN 6
	6498021 Reflex Membran-Vorschaltgefäß V 1000 6 bar/110 °C, DN 65/PN 6, grau	V 1000 6 bar/110 °C, DN 65/PN 6
	6498022 Reflex Membran-Vorschaltgefäß V 1500 6 bar/110 °C, DN 65/PN 6, grau	V 1500 6 bar/110 °C, DN 65/PN 6
	6498023 Reflex Membran-Vorschaltgefäß V 2000 6 bar/110 °C, DN 65/PN 6, grau	V 2000 6 bar/110 °C, DN 65/PN 6
	6498024 Reflex Membran-Vorschaltgefäß V 3000 6 bar/110 °C, DN 65/PN 6, grau	V 3000 6 bar/110 °C, DN 65/PN 6
