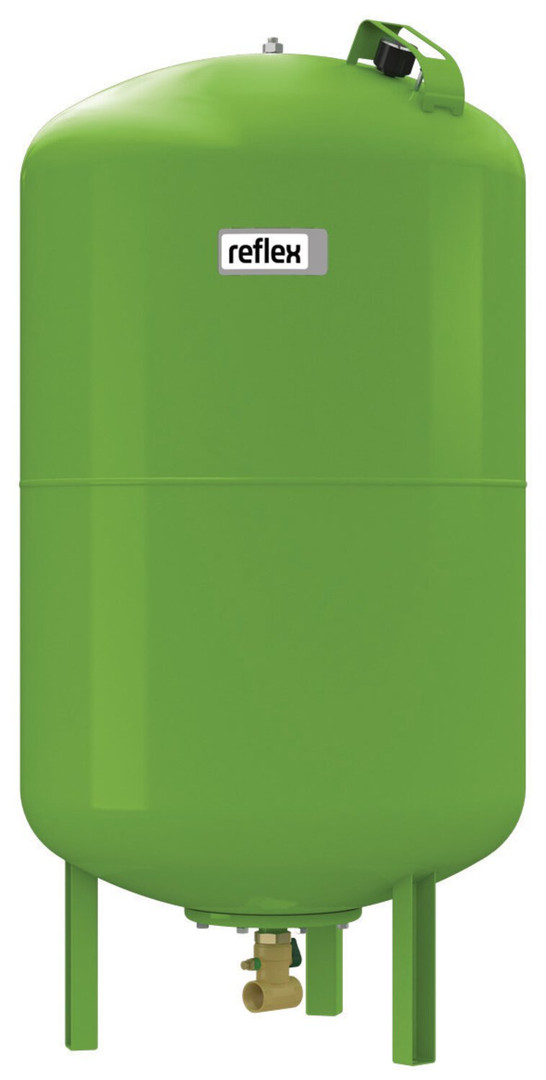

Reflex Membran-Druckausdehnungsgefäß Refix DT 80, 10 bar/70 °C, Rp 1 1/4, grün

Artikelnummer: 10512518 Werksartikelnummer: 7309100

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988, Flowjet mit Absperrung und Entleerung oder Duo-Anschluss, austauschbare Vollmembran nach DIN EN 13831, DIN 4807 T5, KTW-C und W270, gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411BR0350, SVGW geprüft und zugelassen, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, außen und innen nach KTW-A beschichtet, ab 600 l mit Membranbruchmelder-Muffe, Manometer und Vordruckventil durch Metallbügel geschützt, mit werkseitig druckbeaufschlagtem Gasraum, WRAS und ACS zertifizierte Gefäße auf Anfrage, ausschließlich für den Einsatz in Kaltwasseranlagen

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Höhe	750 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/7309100
Farbe	grün
Durchmesser	480 mm
Anschluss	Außengewinde (metrisch)
Vordruck	4 bar
Kippmaß	795 mm
Inhalt	80 l
Mit Füßen	ja
Max. Arbeitsdruck	10 bar
Geeignet für Leitungswasser	ja
Mit Manometer	ja
Mit Sicherheitsventil	nein
Mit austauschbarer Membran	ja
Nenndurchmesser Ausdehnungsanschluss	1 1/4 Zoll
Geeignet für Kühlen	nein
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 70 °C
Rohraußendurchmesser Ausdehnungsanschlus	42,4 mm
Geeignet für Zentralheizung	nein

Anhänge

Datei

rfdb_pr1724de_7309100.pdf (267.45 KB)

Datei

rftz_7309100.pdf (143.59 KB)

Datei

rfma_si2104intc_9130805.pdf (6.17 MB)

Datei

rfpp_re1884de_9127141_membran-druckausdehnungsgefaesse_broschuere.pdf (6.68 MB)

Variante: Reflex Membran-Druckausdehnungsgefäß Refix, grün

Reflex

		Dimension
	10531443 Reflex Membran-Druckausdehnungsgefäß Refix DT 60, 10 bar/70 °C, Rp 1 1/4, grün	DT 60, 10 bar/70 °C, Rp 1 1/4
	10512518 Reflex Membran-Druckausdehnungsgefäß Refix DT 80, 10 bar/70 °C, Rp 1 1/4, grün	DT 80, 10 bar/70 °C, Rp 1 1/4
	957845 Reflex Membran-Druckausdehnungsgefäß Refix DT 80, 10 bar/70 °C, DN 50/PN 16, grün	DT 80, 10 bar/70 °C, DN 50/PN 16
	957793 Reflex Membran-Druckausdehnungsgefäß Refix DT 80, 10 bar/70 °C, DN 65/PN 16, grün	DT 80, 10 bar/70 °C, DN 65/PN 16
	957794 Reflex Membran-Druckausdehnungsgefäß Refix DT 80, 10 bar/70 °C, DN 80/PN 16, grün	DT 80, 10 bar/70 °C, DN 80/PN 16
	10797516 Reflex Membran-Druckausdehnungsgefäß Refix DT 100, 10 bar/70 °C, Rp 1 1/4, grün	DT 100, 10 bar/70 °C, Rp 1 1/4
