Abbildung ähnlich

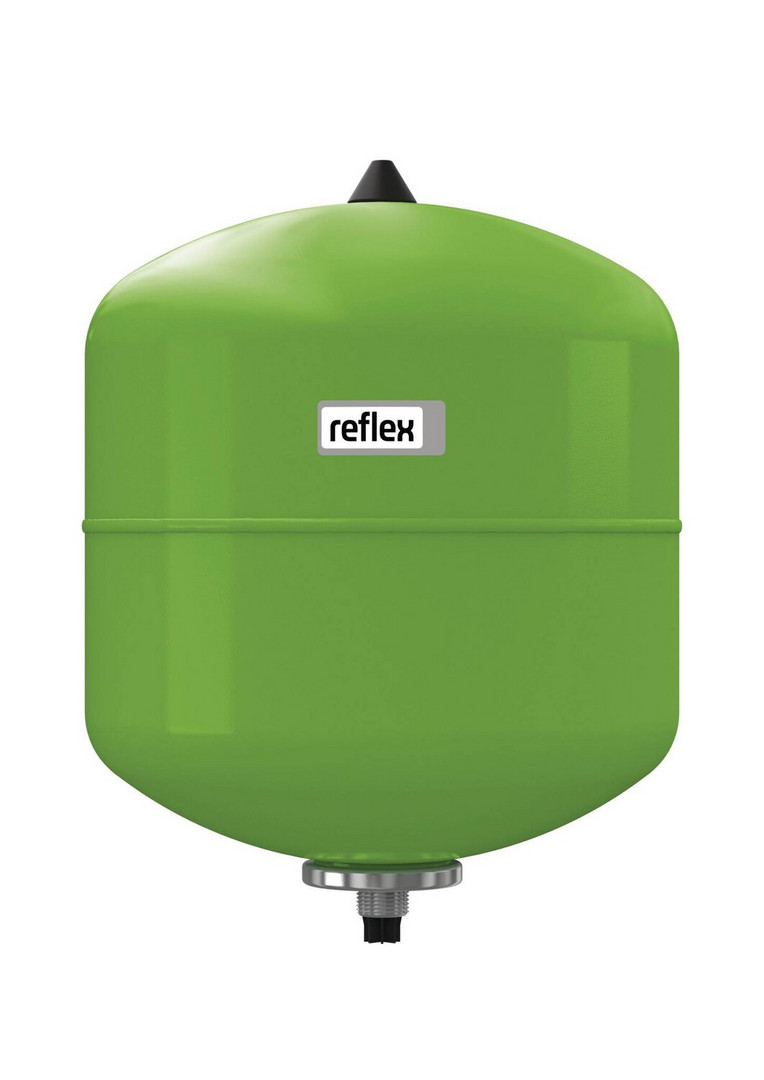

Reflex Membran-Druckausdehnungsgefäß Refix DD 33, 10 bar/70 °C, G 3/4, grün

Artikelnummer: 10324679 Werksartikelnummer: 7380700

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988, Gewindeanschluss aus Edelstahl, 33 l mit Befestigungslaschen, durchströmt mit High-Flow-Durchströmungsstern, nicht tauschbare Vollmembran nach DIN EN 13831, DIN 4807 T5, KTW-C und W270, gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534 (gültig für 8-33 l und 10/16 bar in Kombination mit Flowjet Durchströmungsarmatur), SVGW geprüft und zugelassen, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, außen und innen nach KTW-A beschichtet, kombinierbar mit Flowjet Durchströmungsarmatur, mit werkseitig druckbeaufschlagtem Gasraum, WRAS und ACS zertifizierte Gefäße auf Anfrage, ausschließlich für den Einsatz in Kaltwasserleitungen

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Höhe	468 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/7380700
Farbe	grün
Durchmesser	354 mm
Anschluss	Außengewinde (metrisch)
Vordruck	4 bar
Kippmaß	587 mm
Inhalt	33 l
Mit Füßen	nein
Max. Arbeitsdruck	10 bar
Geeignet für Leitungswasser	ja
Mit Manometer	nein
Mit Sicherheitsventil	nein
Mit austauschbarer Membran	nein
Nenndurchmesser Ausdehnungsanschluss	3/4 Zoll
Geeignet für Kühlen	ja
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 70 °C
Rohraußendurchmesser Ausdehnungsanschlus	26,9 mm
Geeignet für Zentralheizung	ja

Anhänge

Datei

rfdb_pr1724de_7380700.pdf (822.56 KB)

Datei

rftz_7380700.pdf (103.61 KB)

Datei

rfma_si2104intc_9130805.pdf (6.17 MB)

Datei

rfpp_re1884de_9127141_membran-druckausdehnungsgefaesse_broschuere.pdf (6.68 MB)

Variante: Reflex Membran-Druckausdehnungsgefäß Refix

Reflex

		Dimension
	10502079 Reflex Membran-Druckausdehnungsgefäß Refix DD 2, 10 bar/70 °C, G 3/4, grün	DD 2, 10 bar/70 °C, G 3/4, grün
	10324674 Reflex Membran-Druckausdehnungsgefäß Refix DD 8, 10 bar/70 °C, G 3/4, grün	DD 8, 10 bar/70 °C, G 3/4, grün
	10324675 Reflex Membran-Druckausdehnungsgefäß Refix DD 12, 10 bar/70 °C, G 3/4, grün	DD 12, 10 bar/70 °C, G 3/4, grün
	10324676 Reflex Membran-Druckausdehnungsgefäß Refix DD 18, 10 bar/70 °C, G 3/4, grün	DD 18, 10 bar/70 °C, G 3/4, grün
	10324677 Reflex Membran-Druckausdehnungsgefäß Refix DD 25, 10 bar/70 °C, G 3/4, grün	DD 25, 10 bar/70 °C, G 3/4, grün
	10324679 Reflex Membran-Druckausdehnungsgefäß Refix DD 33, 10 bar/70 °C, G 3/4, grün	DD 33, 10 bar/70 °C, G 3/4, grün
