Abbildung ähnlich

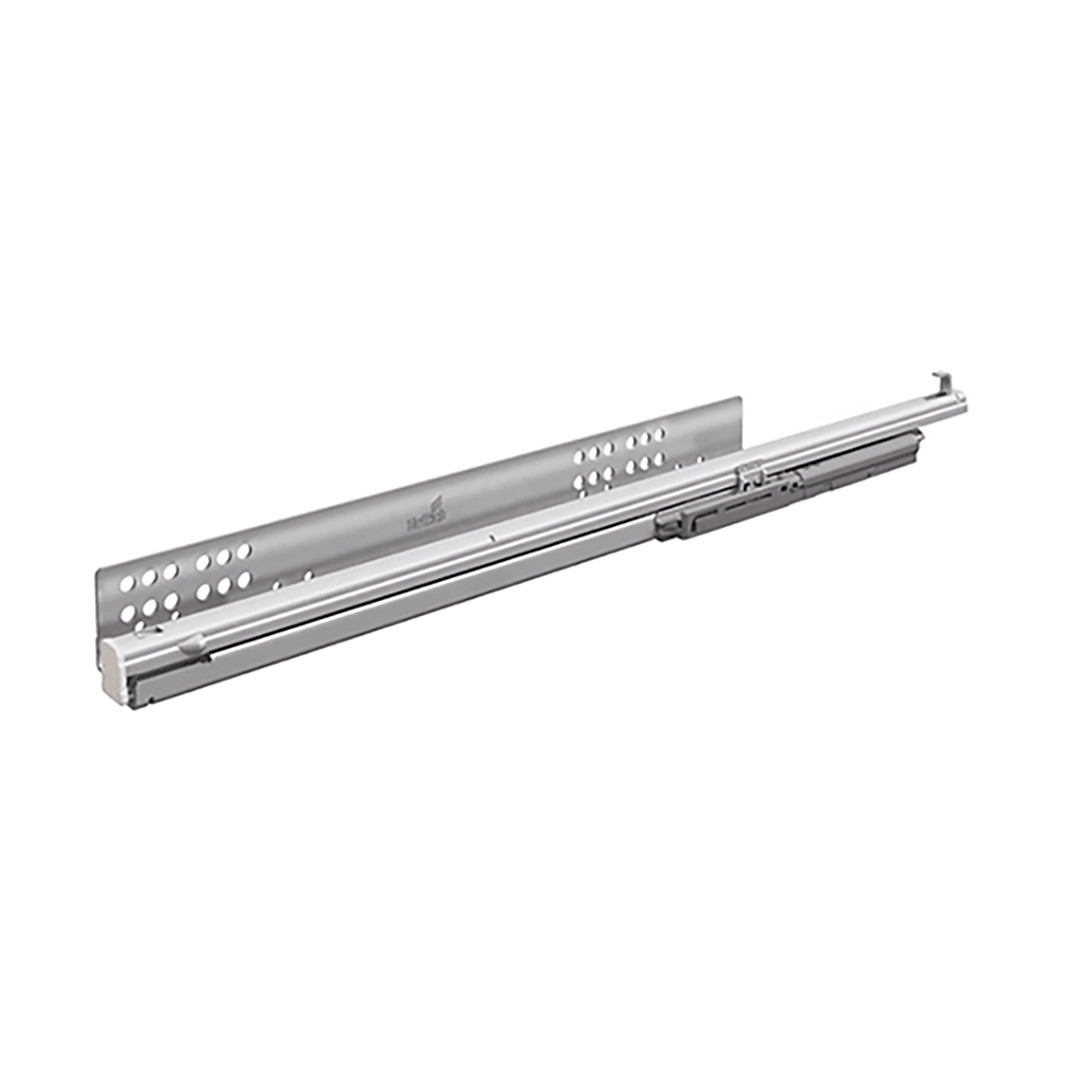

Quadro V6 mit Push to open, 300 mm, links
10797185
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

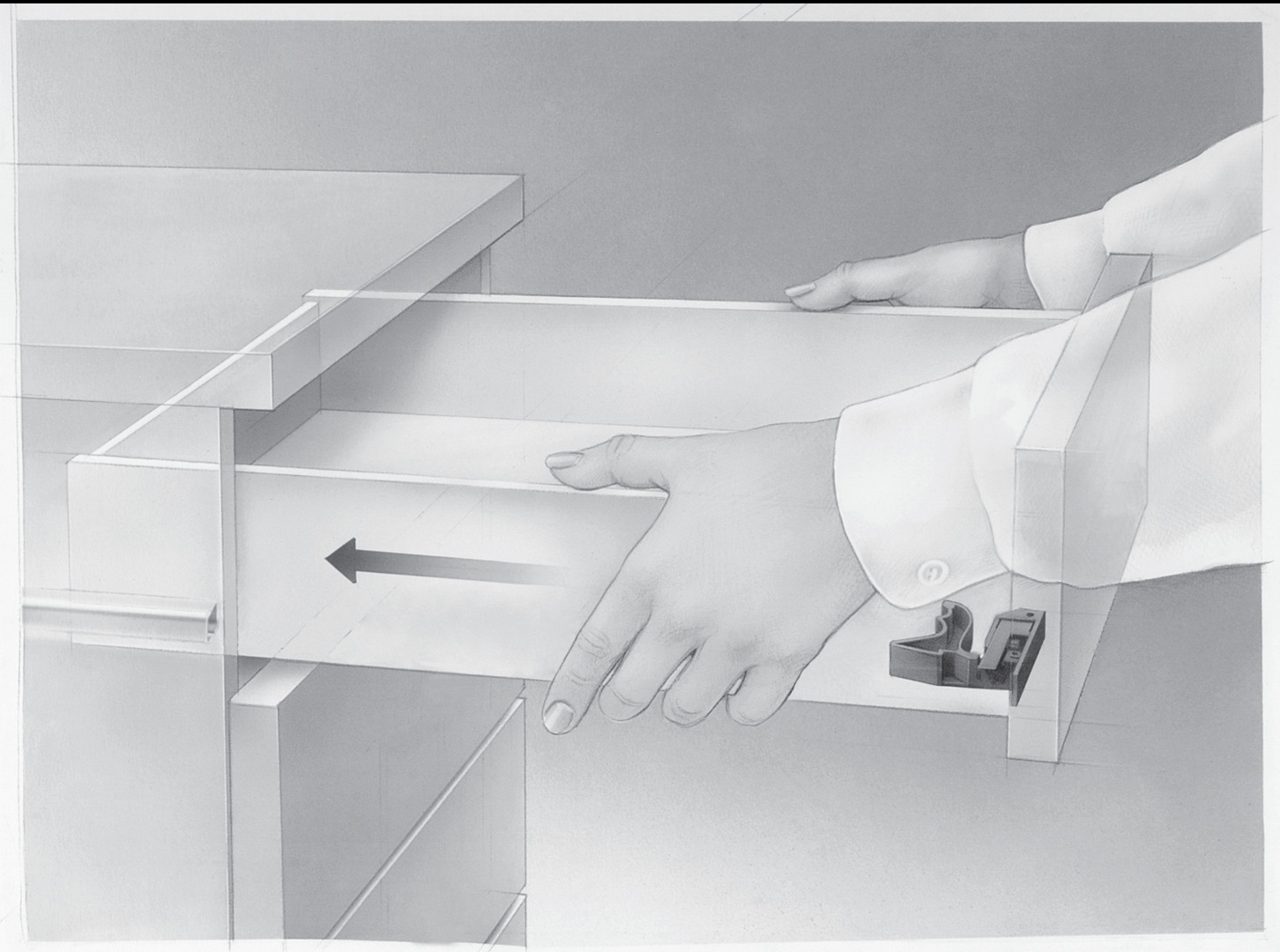

• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung
• Integrierter Öffnungsmechanismus Push to open
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
• Integrierter Öffnungsmechanismus Push to open
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Vollauszug |
| Komforteigenschaften | Push to open |
| Schubkastenlänge SKL mm | 300 mm |
| Belastbarkeit kg | 25 kg |
| Lochabstand b1 mm | 192 mm |
| Belastungsklasse | 30 kg |
| Montageart | Aufschiebemontage |
| Nennlänge mm | 300 mm |
| Mindestkorpustiefe KT mm | 313 mm |
| Anschlagseite | links |
| Einbaubreite (Zargendicke) | EB 20 (Zargendicke ≤ 16 mm) |
| Einbaubreite EB mm | 20 |
| Komponenten | Auszugsführungen |
| Lochabstand (min) | 300 mm |
Anhänge
Pflichtzubehör für diesen Artikel:
Sie benötigen: 1 Stück aus dieser Gruppe
auf Anfrage
je 100 Stück
Merkmale
| Führungsart | Zubehör |
| Anschlagseite | links |
| Komponenten | Zubehör |
| Farbe | schwarz |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
auf Anfrage
je 100 Stück
Merkmale
| Führungsart | Zubehör |
| Anschlagseite | rechts |
| Komponenten | Zubehör |
| Farbe | schwarz |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
auf Anfrage
je 100 Stück
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Vollauszug |
| Komforteigenschaften | Push to open |
| Schubkastenlänge SKL mm | 300 mm |
| Belastbarkeit kg | 25 kg |
| Lochabstand b1 mm | 192 mm |
| Belastungsklasse | 30 kg |
| Montageart | Aufschiebemontage |
| Nennlänge mm | 300 mm |
| Mindestkorpustiefe KT mm | 313 mm |
| Anschlagseite | rechts |
| Einbaubreite (Zargendicke) | EB 20 (Zargendicke ≤ 16 mm) |
| Einbaubreite EB mm | 20 |
| Komponenten | Auszugsführungen |
| Lochabstand (min) | 300 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Zubehörempfehlung für Sie:
Anschlagdämpfer zum Aufkleben 10190410
Frontversteller, Kunststoff weiß 10190800
Anschlagdämpfer zum Aufkleben 10190813
BlueJig Quadro Start 10191936
Schnäpper, links und rechts 10193182
