Artikelbild
Abbildung ähnlich

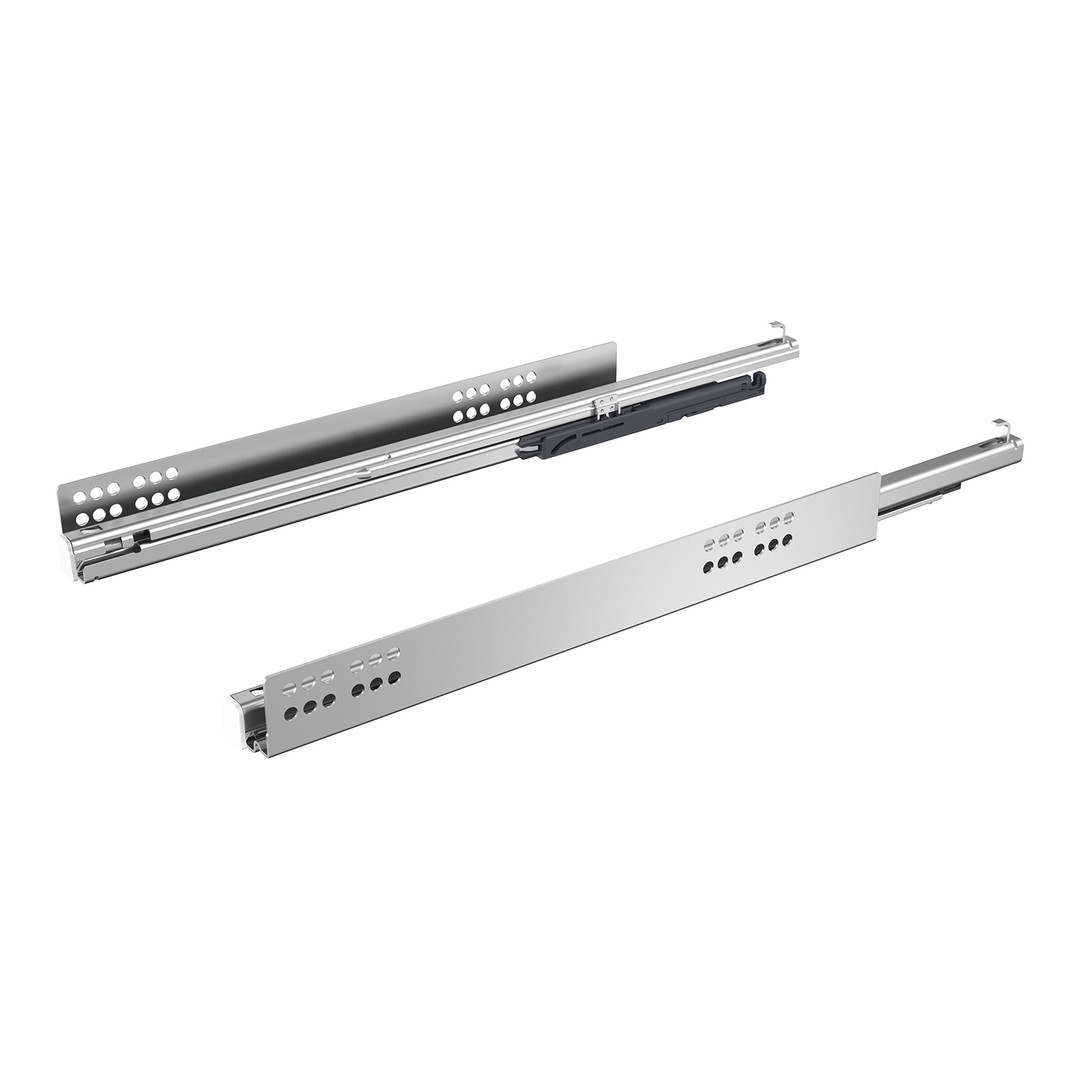

Quadro V6 Push to open, 260 mm, EB 9,5 (Korpusseitendicke 19 mm), Belastbarkeit 22 kg, links und rechts

10431380
auf Anfrage
je 100 Set
Preis und Verfügbarkeiten nach Anmeldung

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Set
Bestellschritt 1 Set

Beschreibung

• Vollauszug
• Mit integriertem Öffnungssystem Push to open
• Belastbarkeit nach EN 15338 Level 3
• Aufschiebemontage
• Stahl verzinkt

Merkmale

Für Korpusseitendicke KD mm 19 mm
Führungsart Verdeckte Führung
Varianten Komponenten
Auszugart Vollauszug
Komforteigenschaften Push to open
Belastbarkeit kg 22 kg
Lochabstand b1 mm 160 mm
Belastungsklasse 30 kg
Nennlänge mm 260 mm
Anschlagseite links und rechts

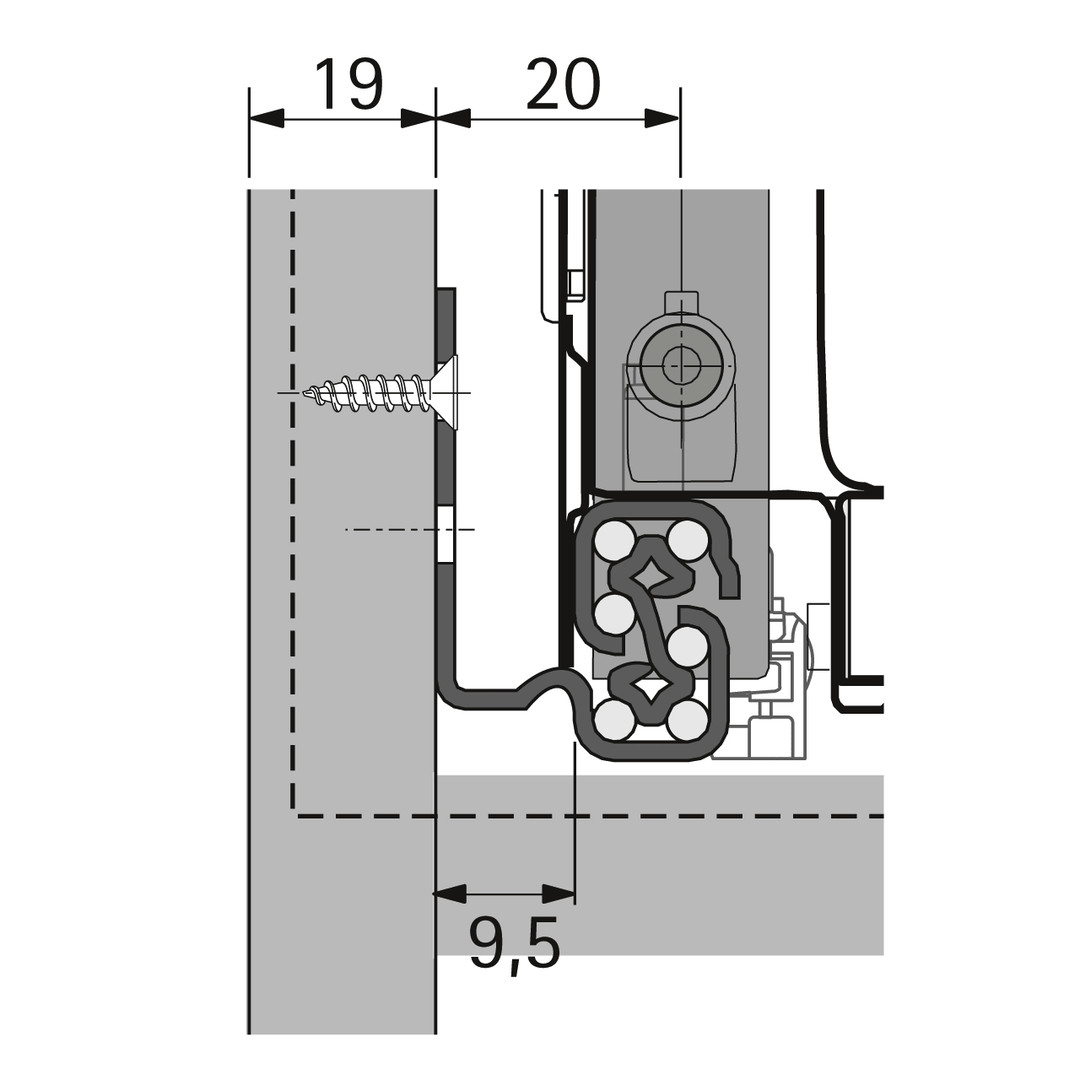

Einbaubreite / Korpusseitendicke EB 9,5 (Korpusseitendicke 19 mm)
Einbaubreite (Korpusseitendicke) EB 9,5 (Korpusseitendicke 19 mm)
Material Stahl
Einbaubreite EB mm 9,5
Komponenten Auszugsführungen

Anhänge

icon
Datei
Qualitätskriterien
Qualitaetskriterien_Schubkastensysteme_DE.pdf (72.62 KB)
icon
Datei
Montage InnoTech Schubkasten, Frontauszug H70-176
MTA_932202500_InnoTech_gesammt.pdf (10.54 MB)
icon
Datei
Montage InnoTech Atira Schubkasten, Frontauszug H70-176
MTA_921842002_IA_gesamt.pdf (9.64 MB)
icon
Datei
Montage InnoTech/InnoTech Atira Quadro
MTA_930835901_IT_IA_Quadro_GN_Verpackung.pdf (3.76 MB)
icon
Datei
Montage InnoTech/InnoTech Atira Push to open Multi-/Synchronisation
MTA_927821300_Quadro_ITA_Synchro_Multisynchro.pdf (2.64 MB)
