Abbildung ähnlich
Nutenstein RHOMBUS DIN510 M8x10mm AMF
10636770
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

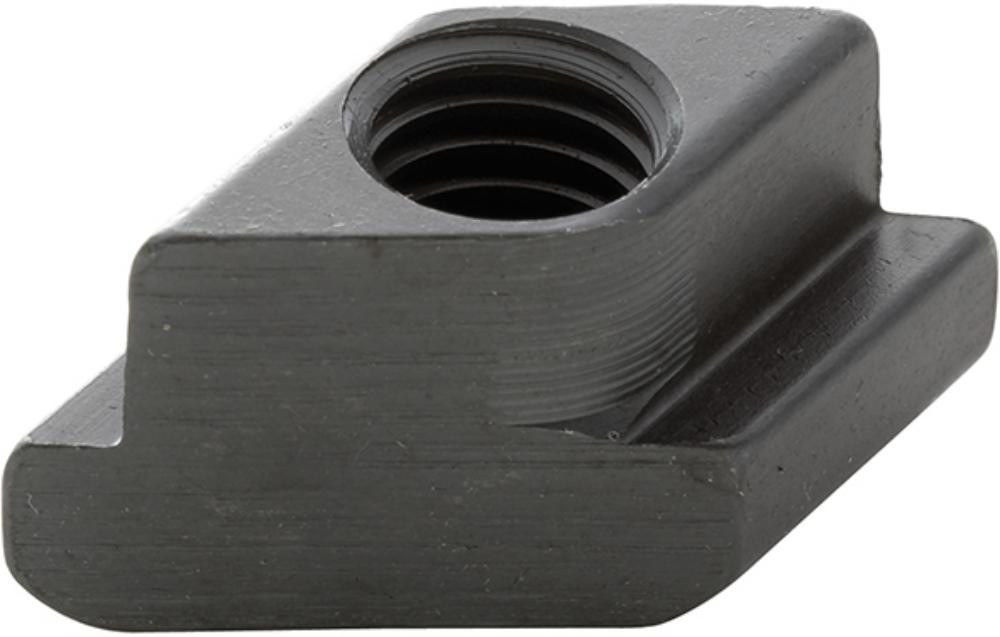

T-Nutenstein Rhombus
• Vergütet auf Festigkeitsklasse 6–8
• Kann von oben eingesetzt werden, wenn seitliches Einführen nicht möglich
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Merkmale
| Gewinde x T-Nut | M8 x 10 mm |
| Maß a | 9,7 mm |
| Maß e | 15 mm |
| Maß h | 12 mm |
| Maß k | 6 mm |
|
Gewinde x T-Nut
|
Maß a
|
Maß e
|
Maß h
|
Maß k
|
|||
|---|---|---|---|---|---|---|---|
|
Nutenstein RHOMBUS DIN510 M8x10mm AMF
|
M8 x 10 mm
|
9,7 mm
|
15 mm
|
12 mm
|
6 mm
|
|
|
Nutenstein RHOMBUS DIN510 M10x12mm AMF
|
M10 x 12 mm
|
11,7 mm
|
18 mm
|
14 mm
|
7 mm
|
|
|
Nutenstein RHOMBUS DIN510 M12x14mm AMF
|
M12 x 14 mm
|
13,7 mm
|
22 mm
|
16 mm
|
8 mm
|
|
|
Nutenstein RHOMBUS DIN510 M14x16mm AMF
|
M14 x 16 mm
|
15,7 mm
|
25 mm
|
18 mm
|
9 mm
|
|
|
Nutenstein RHOMBUS DIN510 M16x18mm AMF
|
M16 x 18 mm
|
17,7 mm
|
28 mm
|
20 mm
|
10 mm
|
|
|
Nutenstein RHOMBUS DIN510 M20x22mm AMF
|
M20 x 22 mm
|
21,7 mm
|
35 mm
|
28 mm
|
14 mm
|
Gewinde x T-Nut:
M8 x 10 mm
Maß a:
9,7 mm
Maß e:
15 mm
Maß h:
12 mm
Maß k:
6 mm
Gewinde x T-Nut:
M10 x 12 mm
Maß a:
11,7 mm
Maß e:
18 mm
Maß h:
14 mm
Maß k:
7 mm
Gewinde x T-Nut:
M12 x 14 mm
Maß a:
13,7 mm
Maß e:
22 mm
Maß h:
16 mm
Maß k:
8 mm
Gewinde x T-Nut:
M14 x 16 mm
Maß a:
15,7 mm
Maß e:
25 mm
Maß h:
18 mm
Maß k:
9 mm
Gewinde x T-Nut:
M16 x 18 mm
Maß a:
17,7 mm
Maß e:
28 mm
Maß h:
20 mm
Maß k:
10 mm
Gewinde x T-Nut:
M20 x 22 mm
Maß a:
21,7 mm
Maß e:
35 mm
Maß h:
28 mm
Maß k:
14 mm
Angaben zur Marke
AMF
