Abbildung ähnlich

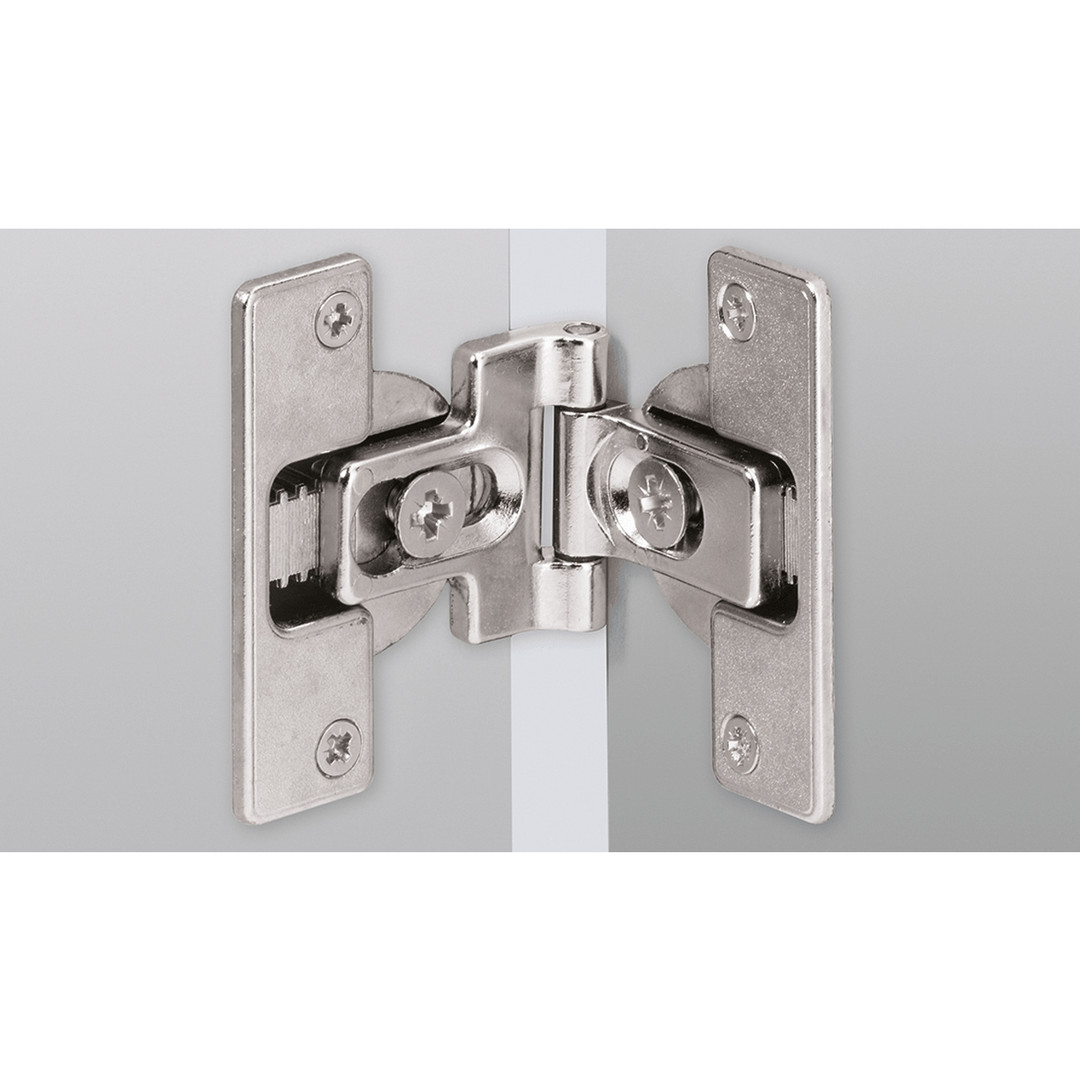

Mittelscharnier mit einstellbarem, versetztem Drehpunkt, zum Anschrauben
10190418
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
• Mittelscharnier für Falttüren
• Für Türdicken ab 15 mm
• Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert
• Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig
• Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm
• Zinkdruckguss vernickelt
• Für Türdicken ab 15 mm
• Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert
• Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig
• Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm
• Zinkdruckguss vernickelt
| Drehpunktversatz mm | Türversprung mm |
| 0 | 0 |
| 3 | 6 |
| 6 | 12 |
| Beispielhaft für Fuge = 3 mm | |
Merkmale
| Vorherige Bestell-Nr. | 9136030 |
| Topf-Ausführung | TH 42 |
| Anschlagart | vorliegend |
| Topfdurchmesser | 35 mm |
| Montageart | zum Anschrauben |
| Scharnierarm / -topf | Zinkdruckguss vernickelt |
| Scharnierart | Spezialscharnier |
| Scharnieroberfläche | Zinkdruckguss vernickelt |
| Öffnungswinkel ° | 180 ° |
| Ausführung | komfortoptimiert |
