MarSurf M310 Set MAHR

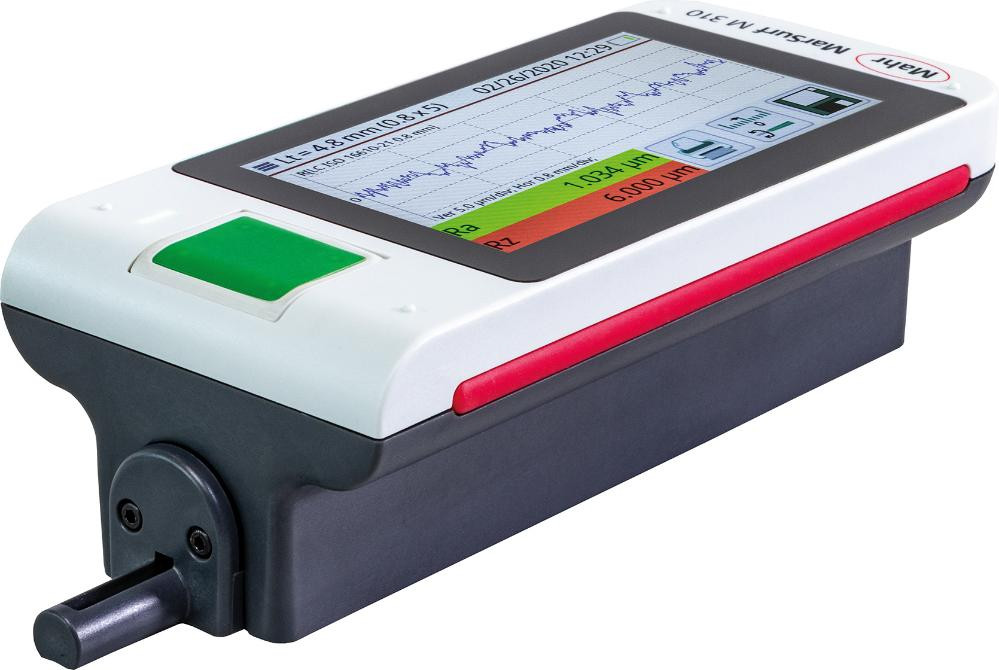

Mobiles Rauheitsmessgerät-Set MarSurf M 310

• Für den mobilen Einsatz

• Beleuchtetes 4,3"-TFT-Touch-Display, Anzeige drehbar

• Übertragung von Messprotokollen und -daten wahlweise über Funk oder Kabel

• Herausnehmbares Vorschubgerät

• IATF 16949 konform – Sichere Rückführbarkeit mit MarConnect

• Erstellung von fertigen PDF-Protokollen direkt im Messgerät

• Kundenspezifische Kommentare für das PDF-Protokoll werden direkt am MarSurf M 310 eingegeben

• Über 1200 Messungen ohne aufladen

• Herausnehmbares Raunormal

• Automatische Cutoff-Wahl sichert auch dem Nicht-Messtechniker die richtigen Messergebnisse

• Kabellose Datenübertragung der Messergebnisse in z.B. Excel® und weitere Windows®-Anwendungen via Software Interface MarCom Prof

• Durch den Anschluss eines Laserscanner können via Barcode und QR-Code vorkonfigurierte Messungen gestartet, sowie Werkstückinformationen eingelesen werden

• An Wellen, Gehäuseteilen, Großmaschinen, großen Werkstücken, Fräs- und Drehteilen, geschliffenen und gehonten Werkstücken, und im Produktions- und Fertigungsbereich an der Maschine zum schnellen Prüfen der Rautiefe des Werkstücks in oder auf der Maschine

Lieferung: Inklusive Vorschubgerät (herausnehmbar), 1 Standardtaster PHT6-350, normgerecht, Eingebauter Akku, Raunormal, im Gehäuse integriert (herausnehmbar), Mahr-Kalibrierschein, Tasterschutz/Prismenhalter, Ladegerät, Höheneinstellung (integriert), Tragetasche mit Schulterriemen, USB-Kabel, Handprisma mit Höhenverstellung (Paar), Verlängerungskabel zum Vorschubgerät (Länge 1,2 m) und Betriebsanleitung.

Technische Daten:

Kenngrößen: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) entspr. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) entspr. Rz), Vo

Horizontalmaßstab: abh. vom Cut-off

Protokollinhalte: R-Profil, MRK, P-Profil (MOTIF), Ergebnisdarstellung

Kalibrierfunktion: dynamisch; Ra, Rz, Rsm

Datenschnittstelle: USB A, USB B, MarConnect (Bidirektional), microSD Slot für SD / SDHC-Karten bis 32 GB

Schutzart: IP40

Temperaturbereich für Betrieb/Arbeit: +5 °C bis +40 °C

Temperaturbereich für Lagerung: –15 °C bis +55 °C

Akku: Li-Ionen-Akku, 3,7 V, Nennkapazität 11,6 Wh, mind. 1200 Messungen

Maße (L x B x H) des Vorschubgerätes: 160 x 77 x 50 mm

Maße (L x B x H) des Auswertegerätes: 190 x 140 x 75 mm

Gewicht: 4,7 kg

Messprinzip: Tastschnittverfahren

Taster: induktiver Kufentaster

Tastspitze: 2 µm

Messbereich: 350 µm

Profilauflösung: 8 nm

Filter gemäß ISO/JIS: Gaußfilter gemäß ISO 16610-21 (vorher ISO 11562), Sonderfilter gemäß DIN EN ISO 13565-1, ls-Filter gemäß DIN EN ISO 3274 (ausschaltbar)

Cut-off Ic gemäß ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatische Filtererkennung, variabel

Anzahl n der Einzelmessstrecken gemäß ISO/JIS: wählbar: 1–16

Verkürzter Cut-off gemäß ISO/JIS: wählbar

Taststrecke Lt gemäß ISO/JIS: 1,5; 4,8; 15, N x Lc, variabel, automatisch

Taststrecke gemäß ISO 12085 (MOTIF): 1; 2; 4; 8; 12; 16 mm

Gesamtstrecke In gemäß ISO/JIS: 1,25 mm, 4 mm, 12,5 mm

Tastgeschwindigkeit: 0,5 mm/s

Messkraft: 0,75 mN

Hersteller: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE, +49 551 7073 0, info@mahr.com
