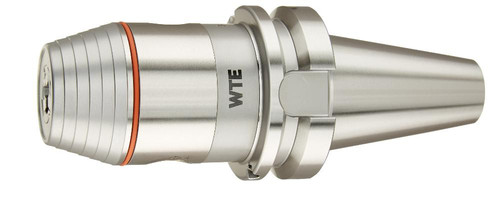

Abbildung ähnlich
Kurzbohrfutter JIS6339ADB R/L BT50 0,5-13 WTE
10637510
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Präzisions-Bohrfutter für Rechts- und Linkslauf
• ISO 7388-2 (JIS B 6339 MAS/BT), Form AD/B
• Kurze Bauform mit zentraler Kühlmittelzufuhr
• Aus legiertem Einsatzstahl
• Kegel nach DIN 254
• Gehärtet 58 ± 2 HRC
• Mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm
• Kegelwinkel Toleranz AT3
• Oberflächenrauigkeit des Kegels: RA < 0,001 mm
• Rundlaufgenauigkeit ≤ 0,02 mm
• Wuchtgüte: G6.3 25000 min^-1
• Mit Spannung über 6-kant-Schlüssel
• Zur Aufnahme von Werkzeugen mit Zylinderschaft mit Innenkühlung
Lieferung: Mit Dichtscheibe für Kühlkanalbohrer Ø 3–6 mm.
Hersteller: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
Merkmale
| Spannbereich | 0,5–13 mm |
| Kegelschaft | BT 50 |
| Außen-Ø | 50 mm |
| Länge geschlossen | 110 mm |
|
Außen-Ø
|
Kegelschaft
|
Länge geschlossen
|
Spannbereich
|
|||
|---|---|---|---|---|---|---|
|
Kurzbohrfutter JIS6339ADB R/L BT40 0,5-13 WTE
|
50 mm
|
BT 40
|
98 mm
|
0,5–13 mm
|
|
|
Kurzbohrfutter JIS6339ADB R/L BT40 2,5-16 WTE
|
57 mm
|
BT 40
|
103 mm
|
2,5–16 mm
|
|
|
Kurzbohrfutter JIS6339ADB R/L BT50 0,5-13 WTE
|
50 mm
|
BT 50
|
110 mm
|
0,5–13 mm
|
|
|
Kurzbohrfutter JIS6339ADB R/L BT50 2,5-16 WTE
|
57 mm
|
BT 50
|
115 mm
|
2,5–16 mm
|
Außen-Ø:
50 mm
Kegelschaft:
BT 40
Länge geschlossen:
98 mm
Spannbereich:
0,5–13 mm
Außen-Ø:
57 mm
Kegelschaft:
BT 40
Länge geschlossen:
103 mm
Spannbereich:
2,5–16 mm
Außen-Ø:
50 mm
Kegelschaft:
BT 50
Länge geschlossen:
110 mm
Spannbereich:
0,5–13 mm
Außen-Ø:
57 mm
Kegelschaft:
BT 50
Länge geschlossen:
115 mm
Spannbereich:
2,5–16 mm
