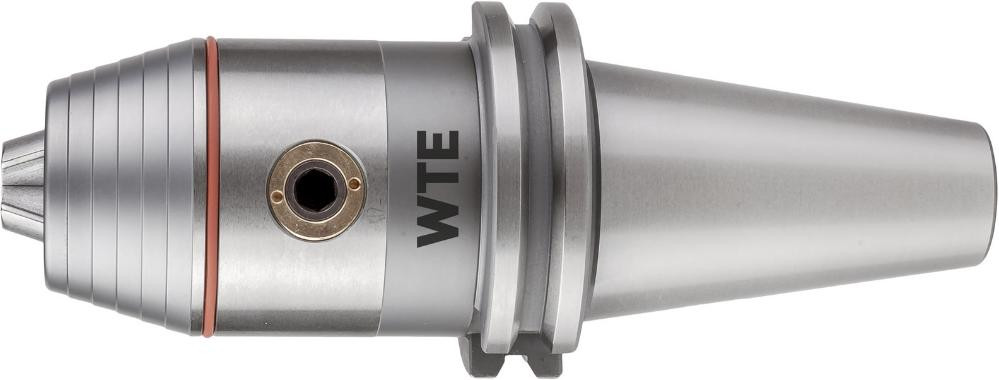

Abbildung ähnlich
Kurzbohrfutter DIN69871 A R/L 2,5-16 SK40 WTE
10020174
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Präzisions-Bohrfutter
• ISO 7388-1 (DIN 69871), Form A
• Kurze Bauform
• Wuchtgüte: G6,3 bei 25000 min^-1
• Hohe Spannkraft durch Getriebeübersetzung
• Selbsthemmung gegen Lösen
• Rundlaufgenauigkeit ≤ 0,02 mm
• Bei Drehzahlen zwischen 7000 und 35000 min-1 zusätzliches Wuchten notwendig
• Schneller, unkomplizierter Werkzeugwechsel in oder außerhalb der Maschine
• Wesentlich erhöhte Spannkraft gegenüber herkömmlichen Bohrfuttern
• Zum Einsatz auf Bearbeitungszentren und CNC-Fräsmaschinen
Hersteller: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
Merkmale
| Spannbereich | 2,5–16 mm |
| Kegelschaft | SK 40 |
| Außen-Ø | 57 mm |
| Länge geöffnet | 95 mm |
| Länge geschlossen | 101 mm |
|
Außen-Ø
|
Kegelschaft
|
Länge geschlossen
|
Länge geöffnet
|
Spannbereich
|
|||
|---|---|---|---|---|---|---|---|
|
Kurzbohrfutter DIN69871 A R/L 0,5-13 SK40 WTE
|
50 mm
|
SK 40
|
96 mm
|
90 mm
|
0,5–13 mm
|
|
|
Kurzbohrfutter DIN69871 A R/L 2,5-16 SK40 WTE
|
57 mm
|
SK 40
|
101 mm
|
95 mm
|
2,5–16 mm
|
|
|
Kurzbohrfutter DIN69871 A R/L 0,5-13 SK50 WTE
|
50 mm
|
SK 50
|
112 mm
|
106 mm
|
0,5–13 mm
|
|
|
Kurzbohrfutter DIN69871 A R/L 2,5-16 SK50 WTE
|
57 mm
|
SK 50
|
117 mm
|
111 mm
|
2,5–16 mm
|
Außen-Ø:
50 mm
Kegelschaft:
SK 40
Länge geschlossen:
96 mm
Länge geöffnet:
90 mm
Spannbereich:
0,5–13 mm
Außen-Ø:
57 mm
Kegelschaft:
SK 40
Länge geschlossen:
101 mm
Länge geöffnet:
95 mm
Spannbereich:
2,5–16 mm
Außen-Ø:
50 mm
Kegelschaft:
SK 50
Länge geschlossen:
112 mm
Länge geöffnet:
106 mm
Spannbereich:
0,5–13 mm
Außen-Ø:
57 mm
Kegelschaft:
SK 50
Länge geschlossen:
117 mm
Länge geöffnet:
111 mm
Spannbereich:
2,5–16 mm
