Artikelbild
Abbildung ähnlich

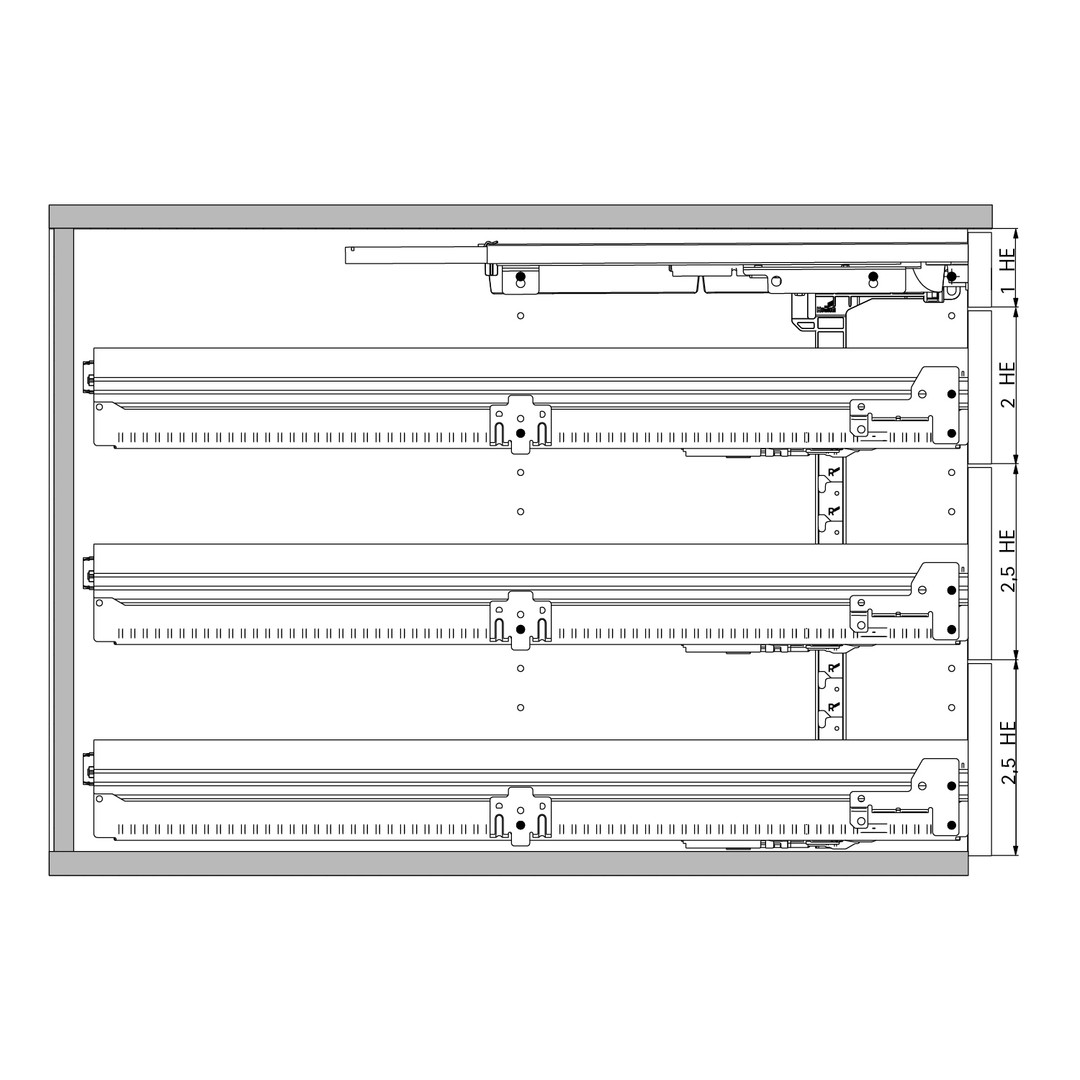

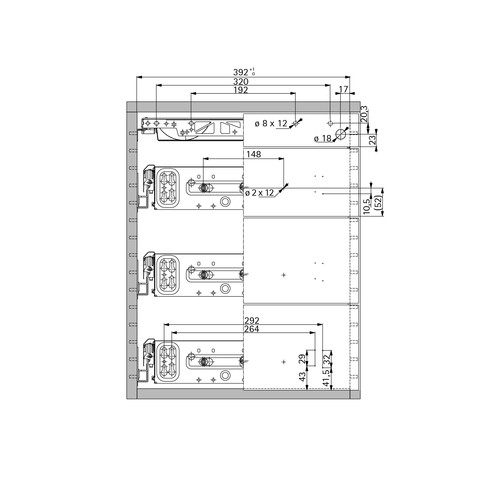

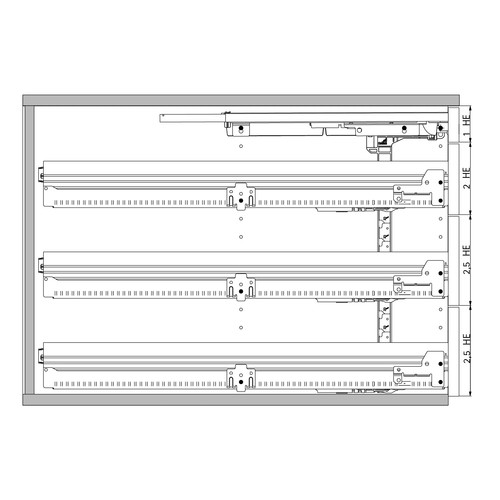

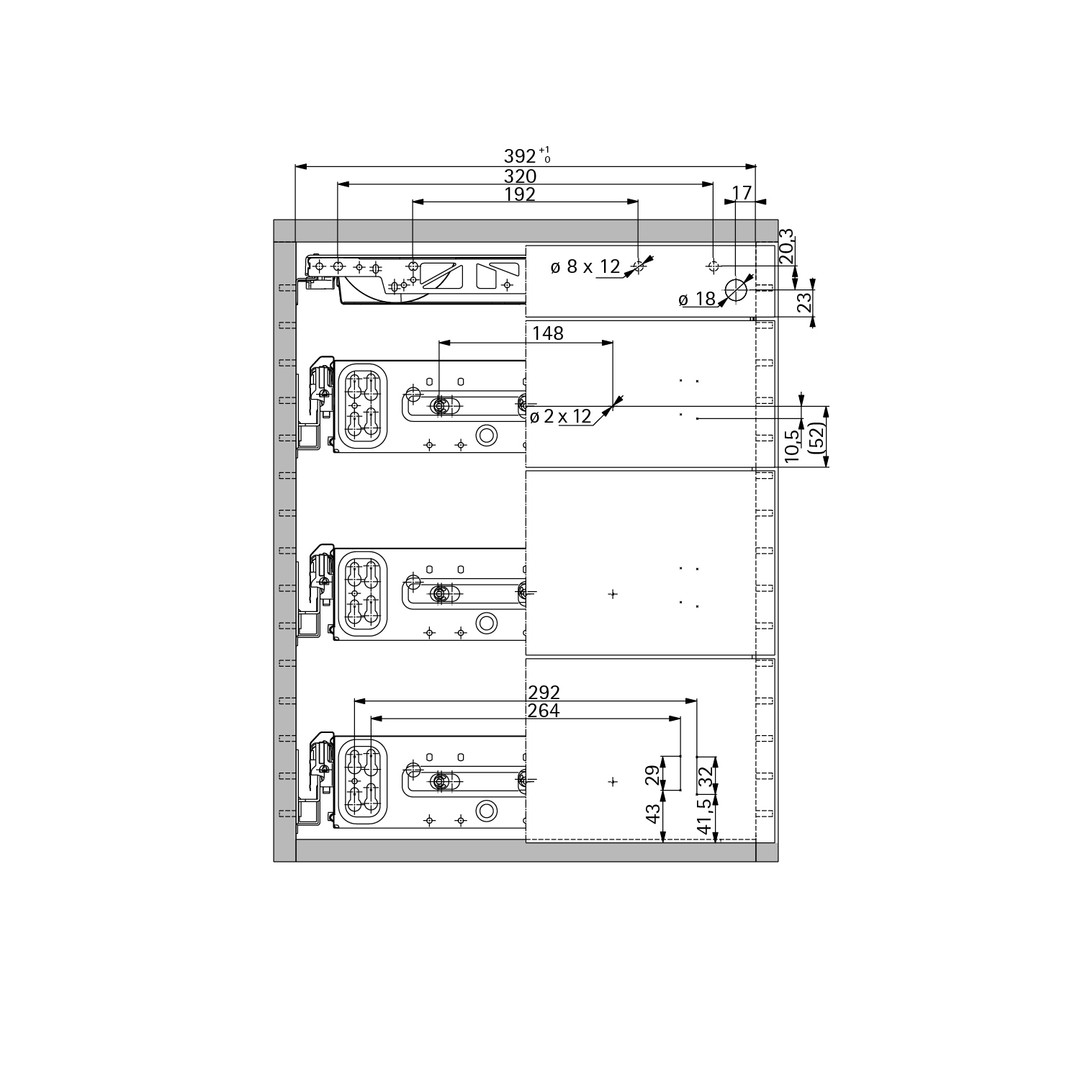

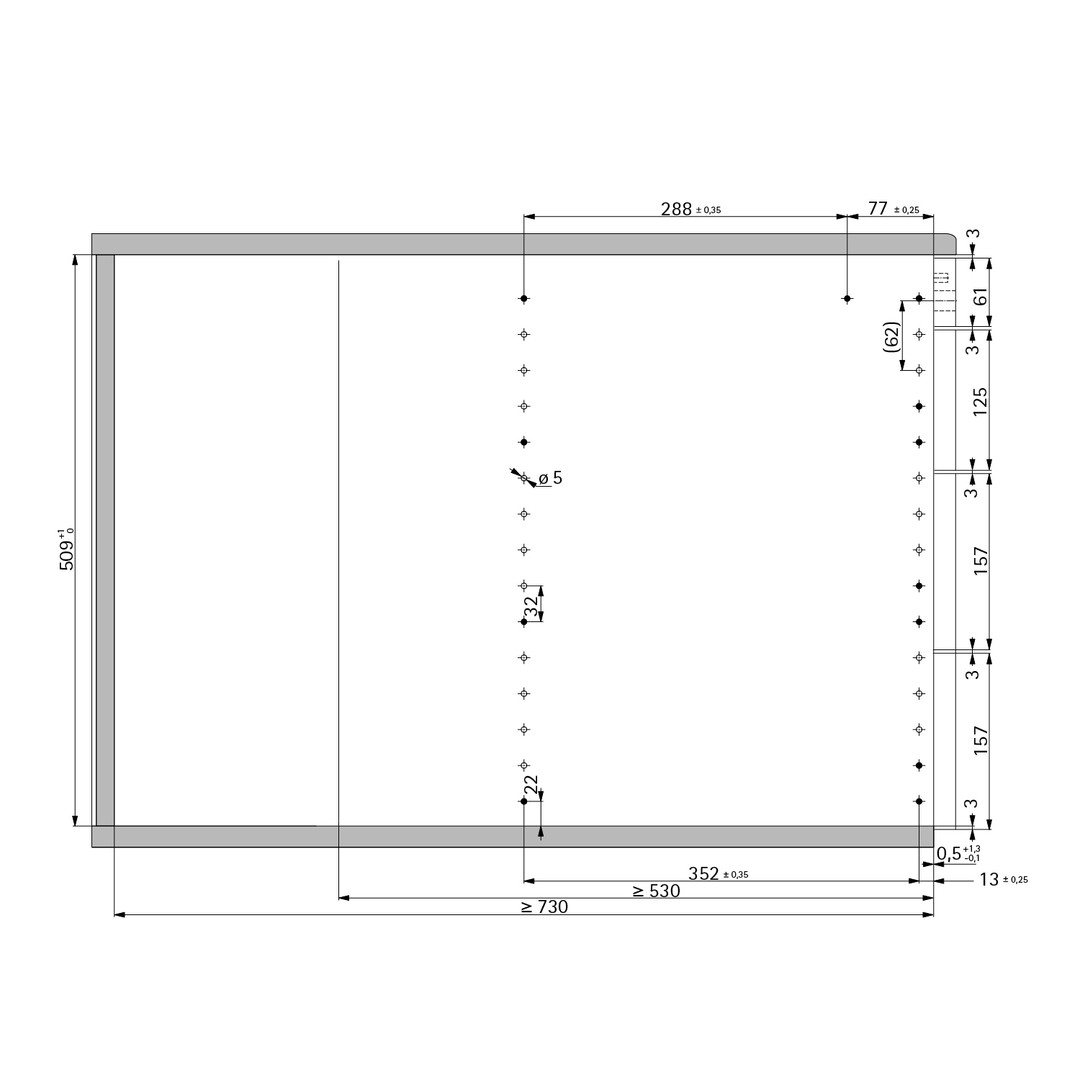

Konstruktionszeichnung: Schreibtischcontainer Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

10674484
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Höheneinteilung
1 HE
Schreibmaterialauszug
Auszugsführung Quadro 12
2 HE
Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung)
2,5 HE
Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung)
2,5 HE
Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung)

7 HE + 1 = Verriegelungsstange Stop Control oder Stop Control Plus

Merkmale

Höheneinheiten 8.0 HE
Höheneinheiten HE 2,5+2,5+2+1
Einbaubreite EB mm 392
Einbautiefe 530 / 730
Maßstab 1:1

Anhänge

icon
Datei
Montage Systema Top 2000 SC Container
MS_10610_00_000_Top2000-SC_Korpusseite.pdf (635.58 KB)
icon
Datei
Montage Systema Top 2000 SCP Container
MS_10600_00_000_Top2000_Korpusseite.pdf (644.78 KB)
icon
Datei
PDF 2D-Schnitt
75941_EB392_ET530_730_SKO-09185.pdf (776.38 KB)
icon
Datei
Artikelseite (PDF)
bk_1150.pdf (186.31 KB)
