Kombifahrwerk LHT-G-015L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 1500kg
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

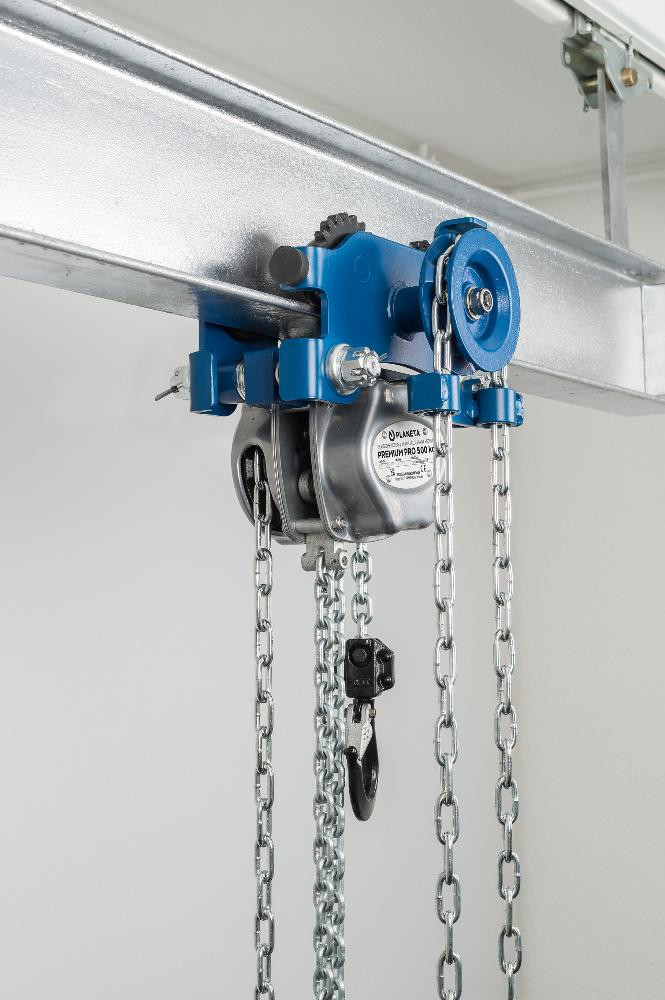

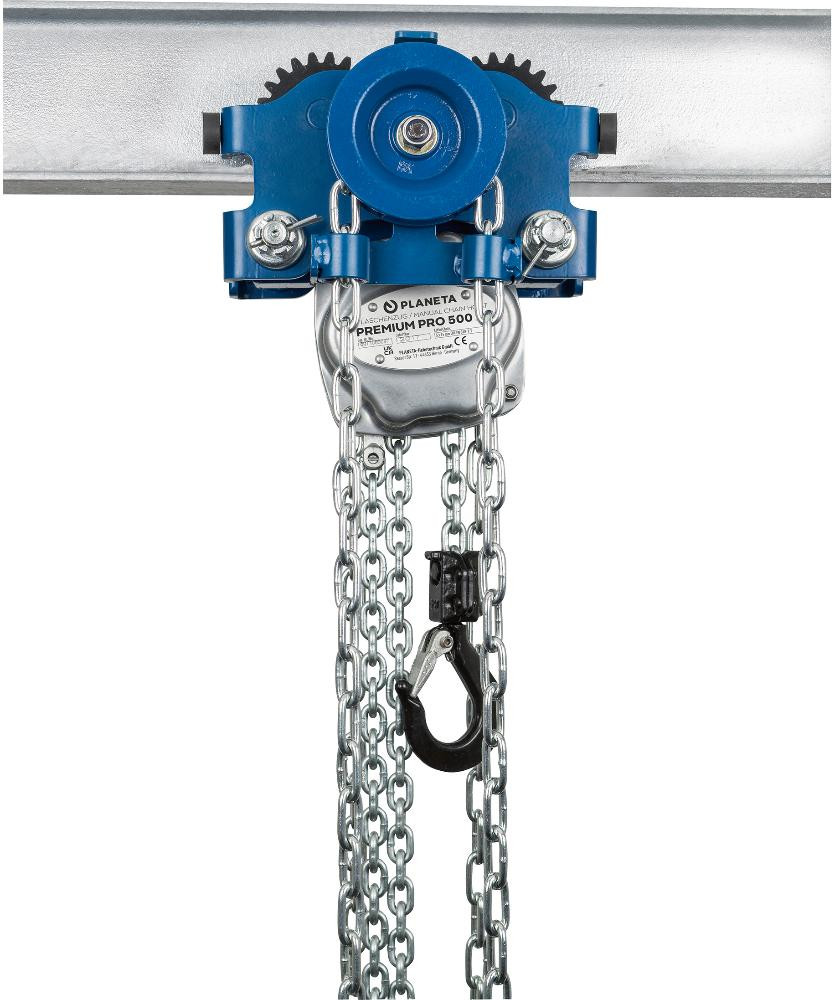

Kombifahrwerk LHT-G
• Flaschenzug im Haspelkettenfahrwerk
• Geringe Bauhöhe
• Hohe Laufruhe
• Räder und Getriebe mit Kugellagern
• Überlastsicherung serienmäßig
• Erfüllt auch wichtige Vorschriften für den Einsatz auf Seeschiffen
• Mehrhub optional bestellbar
Hinweis: Diese Kombination aus Flaschenzug und Fahrwerk mit niedriger Bauhöhe wird immer dort eingesetzt, wo es auf optimale Raumnutzung ankommt.
Der Lasthaken kann durch die Direkteinhängung des Flaschenzuges in das Fahrwerk viel höher fahren als bei herkömmlichen Kombinationen aus Fahrwerk und Flaschenzug. Durch das konturierten Laufradprofile eignet sich die LHT sowohl für I-NP Träger mit geneigten Flanschen wie für alle anderen HE-Träger mit parallelen Flanschen.
Hersteller: Planeta-Hebetechnik GmbH, Resser Str. 17+23, 44653 Herne, DE, +49232595800, info@planeta-hebetechnik.de
Merkmale
| Modell | LHT-G-15L |
| Tragfähigkeit | 1500 kg |
| Hubhöhe | 3 m |
| Anzahl Kettenstränge | 1 |
| Kettenmaße d x t | 8 x 24 mm |
| min. Bauhöhe (A) | 388 mm |
| Tragflanschbreite min.– max. (M) | 88–203 mm |
| min. Kurvenradius | 1,1 m |
| Haspelweg für 1 m Hub | 60,8 m |
| Haspelweg für 1 m Verfahrweg LHT-G | 4,7 m |

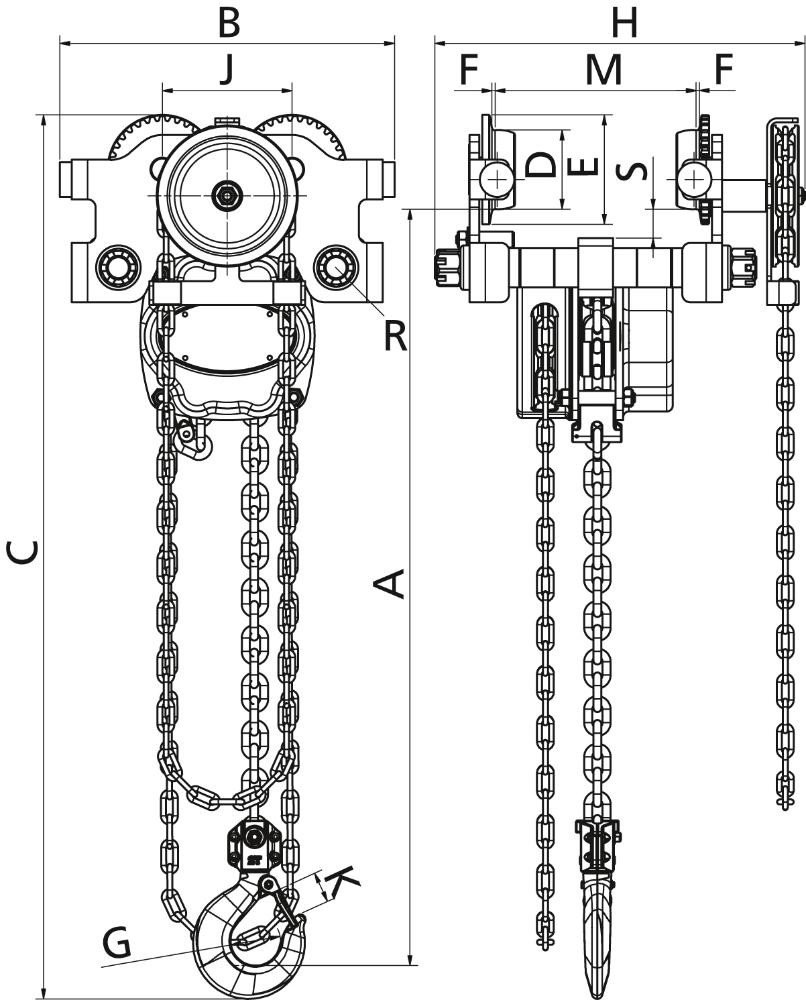

| Maß H (min.) | 374 mm |
| Maß B | 338 mm |
| Maß C | 487 mm |
| Maß D | 80 mm |
| Maß E | 111 mm |
| Maß F | 3 mm |
| Maß G | Ø 50 mm |
| Maß J | 131 mm |
| Maß K | 31 mm |
| Maß R | Ø 29 mm |
| Maß S | 28 mm |
| Gewicht m. 3 m Hub | 43,7 kg |
| Herstellerartikelnummer | G20312 |
| Herstellername | Planeta-Hebetechnik GmbH |
| Markenname | Planeta |
| Herstellerinformation | Hersteller: Planeta-Hebetechnik GmbH, Resser Str. 17+23, 44653 Herne, DE, +49232595800, info@planeta-hebetechnik.de |
|
Anzahl Kettenstränge
|
Gewicht m. 3 m Hub
|
Haspelweg für 1 m Hub
|
Haspelweg für 1 m Verfahrweg LHT-G
|
Herstellerartikelnummer
|
|||
|---|---|---|---|---|---|---|---|
|
Kombifahrwerk LHT-G-005L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 500kg
|
1
|
14,8 kg
|
29,5 m
|
3,0 m
|
G20310
|
|
|
Kombifahrwerk LHT-G-010L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 1000kg
|
1
|
23,5 kg
|
39,4 m
|
3,6 m
|
G20311
|
|
|
Kombifahrwerk LHT-G-015L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 1500kg
|
1
|
43,7 kg
|
60,8 m
|
4,7 m
|
G20312
|
|
|
Kombifahrwerk LHT-G-020L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 2000kg
|
1
|
43,7 kg
|
60,8 m
|
4,7 m
|
G20313
|
|
|
Kombifahrwerk LHT-G-030L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 3000kg
|
1
|
58,0 kg
|
96,7 m
|
5,7 m
|
G20314
|
|
|
Kombifahrwerk LHT-G-050L mit Haspelfahrwerk und Flaschenzug Hub 3,0m Tragkraft 5000kg
|
2
|
85,0 kg
|
193,3 m
|
6,3 m
|
G20315
|
