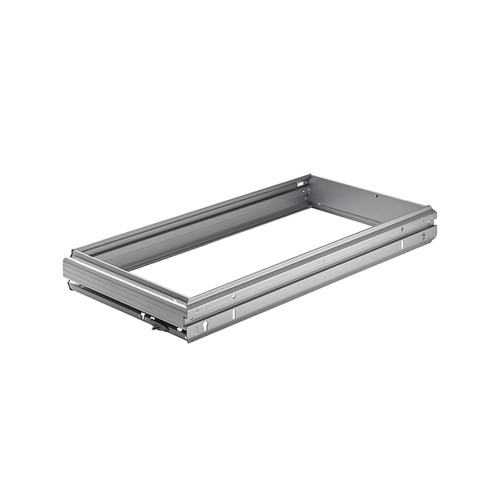

Abbildung ähnlich
Hängeregistraturrahmen Systema Top 2000, 736 x 352 mm, Aluminium Optik
10191146
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
• Für Endlos- und Korpusbauweise
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 60
• Zugstücke sind am Hängeregistraturrahmen vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 60
• Zugstücke sind am Hängeregistraturrahmen vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
Merkmale
| Schubkastenart | doppelwandig |
| Systemfarbe | Aluminium optik |
| Varianten | Komponenten |
| Innenbreite IB mm | 690 mm |
| Außenbreite AB mm | 736 |
| Min. Einbautiefe mm | 372 mm |
| Min. Einbaubreite | EB 762 mm / 780 mm |
| Korpusbreite | 800 mm / 818 mm mm |
| Material | Stahl |
| Außenmaß (L x B) | 736 x 352 mm |
| Komponenten | Hängeregistraturrahmen |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 400 mm |
| Höheneinheiten | 2.0 HE |
| Innenmaß (L x B) | 690 x 326 mm |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE<br/>LR 25: 125mm / 2,5 HE |
| DIN-Format | 2 x A4 |
| Korpusbreite mm | 800 mm |
| Einteilung DIN A4 | 2 x A4 |
