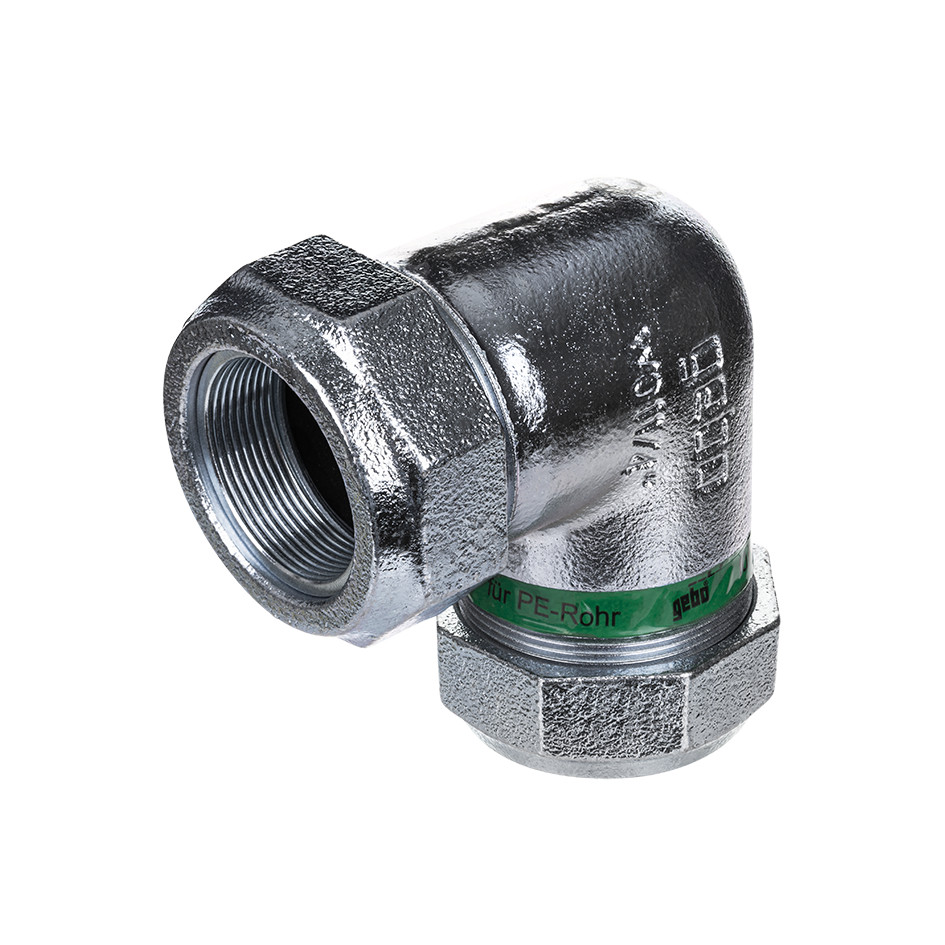

Abbildung ähnlich

Gebo Verschraubung WO Serie 154 1 1/4" x 40 mm, für Stahl-PE-Übergänge

Artikelnummer: 1031166 Werksartikelnummer: 03.154.08.0440

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für PE-Rohr PE 80, PE 100, PE-Xa-Rohr (jeweils SDR 11) nach DVGW – Arbeitsblatt GW 335 A2/A3 sowie DIN 8074/75, DIN EN 12201-2 und DIN 16893, 20 mm – 63 mm, Medien sind Wasser, Gas (außerhalb von Gebäuden) und Druckluft, Druckstufen bei Wasser (20 °C) PE80 und PE-Xa PN 12,5, PE100 PN 16, bei Gas PE80 PN 4, PE-Xa PN 8, PE100 PN 10, Druckluft PE80 und PE-Xa PN 10, PE100 PN 12,5, Prüfungen Wasser DIN 8076/DIN EN 10284, DVGW-Reg.-Nr. CW-7511CP0631, Gas DVGW Arbeitsblatt G 5600-1, DVGW-Reg.-Nr. DG-7521CP0412, der Einsatz von Stützhülsen ist notwendig

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	Serie 154
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
UBA-Positivliste	ja
Größe	1 1/4" x 40 mm
Form	Winkel
Grad	90 °
Rohraußendurchmesser Anschluss 1	42,4 mm
Rohraußendurchmesser Anschluss 2	40 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 80 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Oberflächenschutz Anschluss 1	galvanisch/elektrolytisch verzinkt
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Reduzierend	ja

Anhänge

Datei

Montageanleitung

gebo_original_ma_153_155_pe.pdf (223.75 KB)

Variante: Gebo Verschraubung WO Serie 154, für Stahl-PE-Übergänge

Gebo

		Dimension
	1031163 Gebo Verschraubung WO Serie 154 1/2" x 20 mm, für Stahl-PE-Übergänge	1/2" x 20 mm
	1031164 Gebo Verschraubung WO Serie 154 3/4" x 25 mm, für Stahl-PE-Übergänge	3/4" x 25 mm
	1031165 Gebo Verschraubung WO Serie 154 1" x 32 mm, für Stahl-PE-Übergänge	1" x 32 mm
	1031166 Gebo Verschraubung WO Serie 154 1 1/4" x 40 mm, für Stahl-PE-Übergänge	1 1/4" x 40 mm
	1031167 Gebo Verschraubung WO Serie 154 1 1/2" x 50 mm, für Stahl-PE-Übergänge	1 1/2" x 50 mm
	1031168 Gebo Verschraubung WO Serie 154 2" x 63 mm, für Stahl-PE-Übergänge	2" x 63 mm
