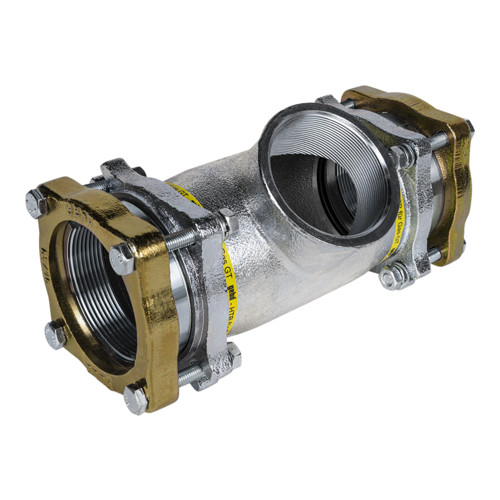

Abbildung ähnlich

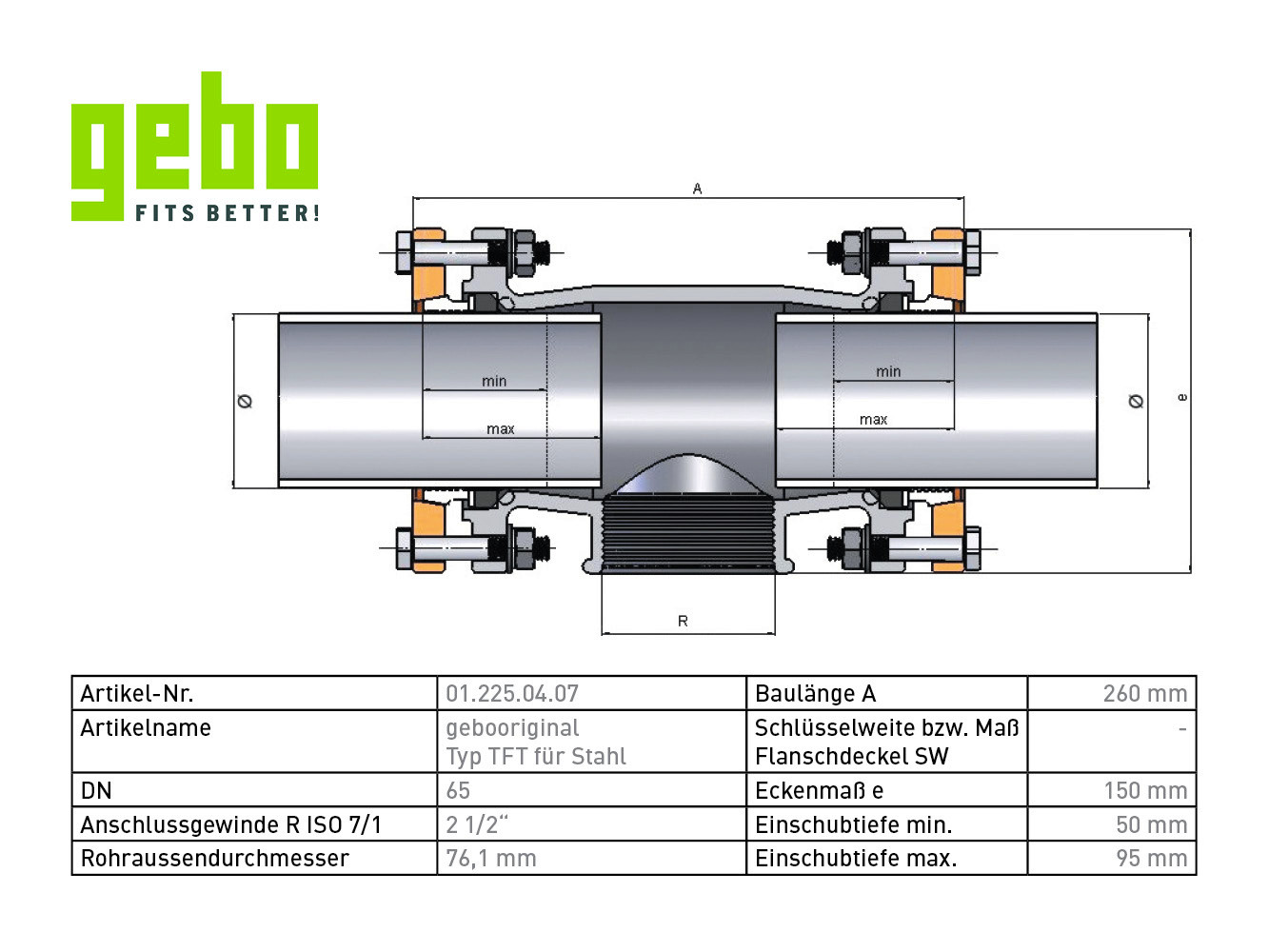

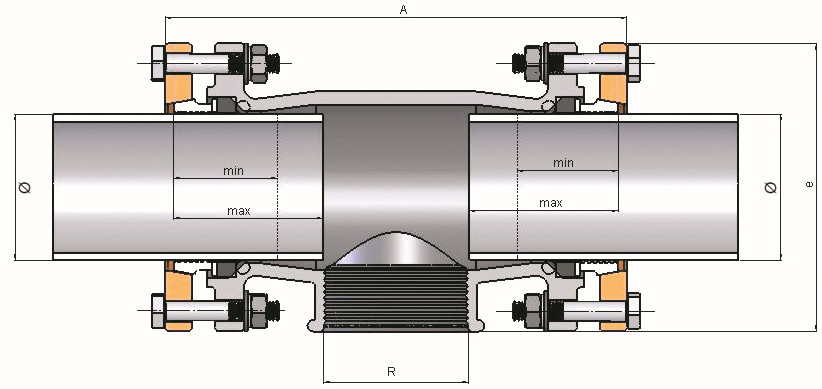

Gebo Verschraubung TFT-Serie 225 HTB 76,1 mm x 76,1 mm x 2 1/2", für Stahlrohr

Artikelnummer: 9154 Werksartikelnummer: 01.225.04.07

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Abgang mit IG, beidseitig zum Klemmen, für Stahlrohr, nach DIN EN 10255 und DIN EN 10220 Reihe 1, Medium ist Gas, Druckstufe bei Gas PN 1, Temperatur bei Gas -20 bis +60 °C, Prüfungen Gas, DIN 3387-1, DVGW-Reg.-Nr. NG-4502AP1474

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	HTB
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
Größe	76,1 mm x 76,1 mm x 2 1/2"
Form	gerade
Grad	90 °
Rohraußendurchmesser Anschluss 1	76,1 mm
Rohraußendurchmesser Anschluss 2	76,1 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 60 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Oberflächenschutz Anschluss 1	galvanisch/elektrolytisch verzinkt
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Reduzierend	nein

Anhänge

Datei

Montageanleitung

gebo_original_ma_225_stahl.pdf (252.71 KB)

Variante: Gebo Verschraubung TFT-Serie 225 HTB, für Stahlrohr

Gebo

		Dimension
	9154 Gebo Verschraubung TFT-Serie 225 HTB 76,1 mm x 76,1 mm x 2 1/2", für Stahlrohr	76,1 mm x 76,1 mm x 2 1/2"
	9155 Gebo Verschraubung TFT-Serie 225 HTB 88,9 mm x 88,9 mm x 3", für Stahlrohr	88,9 mm x 88,9 mm x 3"
	9156 Gebo Verschraubung TFT-Serie 225 HTB 114,3 mm x 114,3 mm x 4", für Stahlrohr	114,3 mm x 114,3 mm x 4"
