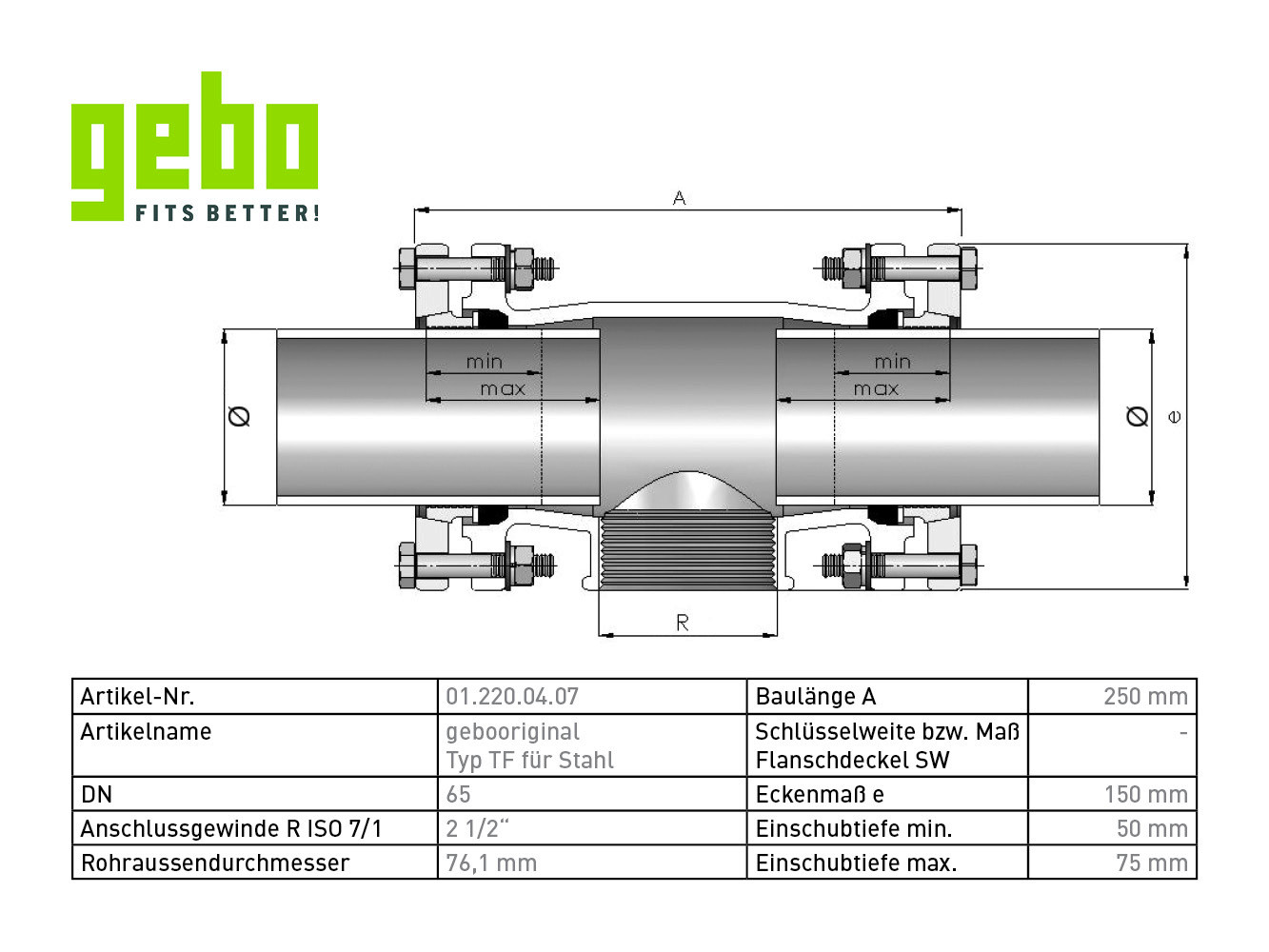

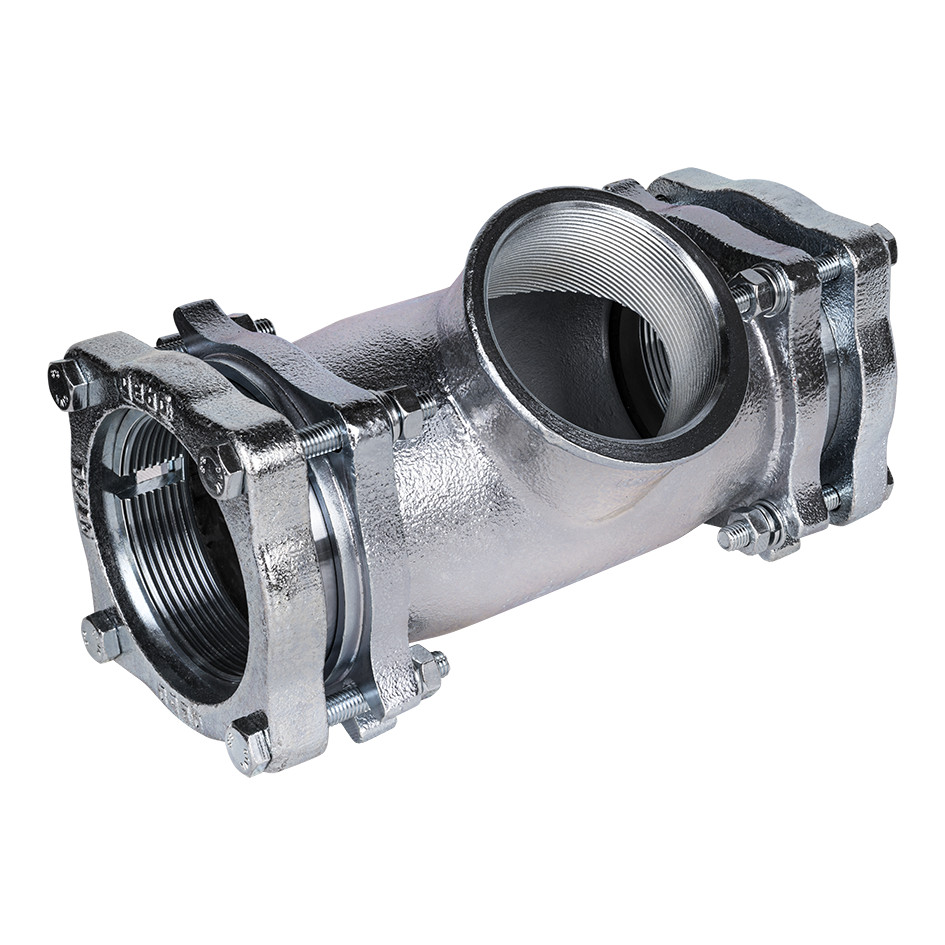

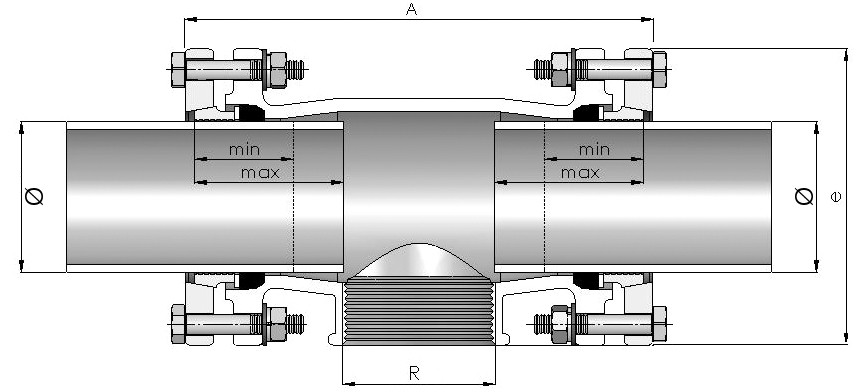

Gebo Verschraubung TF Serie 220 76,1 mm x 2 1/2" x 76,1 mm, für Stahlrohr

Artikelnummer: 10172780 Werksartikelnummer: 01.220.04.07

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Temperguss-Klemmverbinder, beidseitig zum Klemmen, Abgang mit IG, für Stahlrohr, nach DIN EN 10255 und DIN EN 10220 Reihe 1, Medien sind Wasser, Gas (außerhalb von Gebäuden), Druckluft und Heizöl bis 2", Temperaturen bei Wasser bis 25 °C, bei Heizungswasser bis 80 °C, bei Gas –20 bis +60 °C und bei Öl 40 °C, Druckstufen bei Wasser PN 16, Gas PN 5, Druckluft PN 10, Wasser DVGW W 534, DVGW-Reg.-Nr. DW-8511AU2217, Gas: DIN 3387-1, DVGW-Nr. NG-4502AP1491

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	Serie 220
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
UBA-Positivliste	ja
Größe	76,1 mm x 2 1/2" x 76,1 mm
Form	gerade
Grad	90 °
Rohraußendurchmesser Anschluss 1	76,1 mm
Rohraußendurchmesser Anschluss 2	76,1 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 60 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Oberflächenschutz Anschluss 1	galvanisch/elektrolytisch verzinkt
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Reduzierend	nein

Anhänge

Datei

Montageanleitung

gebo_original_ma_220_stahl.pdf (183.51 KB)

Variante: Gebo Verschraubung TF Serie 220, für Stahlrohr

Gebo

		Dimension
	10172780 Gebo Verschraubung TF Serie 220 76,1 mm x 2 1/2" x 76,1 mm, für Stahlrohr	76,1 mm x 2 1/2" x 76,1 mm
	9143 Gebo Verschraubung TF Serie 220 88,9 mm x 3" x 88,9 mm, für Stahlrohr	88,9 mm x 3" x 88,9 mm
	9144 Gebo Verschraubung TF Serie 220 114,3 mm x 4" x 114,3 mm, für Stahlrohr	114,3 mm x 4" x 114,3 mm
