Abbildung ähnlich

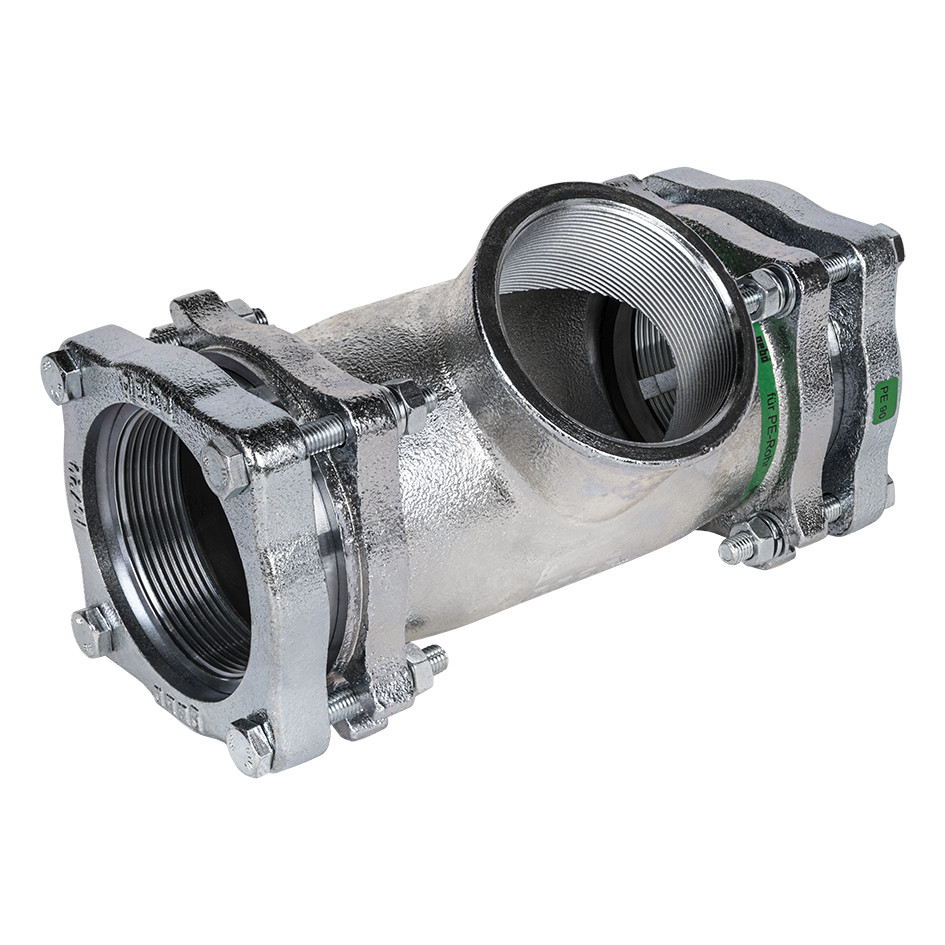

Gebo Verschraubung TF Serie 220 76,1 mm x 2 1/2" x 75 mm, für Stahl-PE Übergänge

Artikelnummer: 1031278 Werksartikelnummer: 03.220.04.0775

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Temperguss-Klemmverbinder, beidseitig zum Klemmen, Abgang im IG, für PE 80, PE 100, PE-Xa-Rohr (jeweils SDR 11) nach DVGW-Arbeitsblatt GW 335 A2/A3 sowie DIN 8074/75, DIN EN 12201-2 und DIN 16893, Verwendung einer Stützhülse ist erforderlich Medien sind Wasser und Druckluft, Druckstufen Wasser 20 °C, Druckluft PN 10

Merkmale

Produktklasse	T-Stück Rohrsystem
Serie	Serie 220
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Nenndurchmesser Anschluss 3	2 1/2 Zoll
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
Anschluss 3	Klemmanschluss
UBA-Positivliste	ja
Größe	76,1 mm x 2 1/2" x 75 mm
Grad	90 °
Rohraußendurchmesser Anschluss 1	76,1 mm
Rohraußendurchmesser Anschluss 2	75 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 60 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Werkstoff Anschlusses 3	Gusseisen
Werkstoffgüte Anschluss 3	Temperguss
Reduzierend	nein

Anhänge

Datei

Montageanleitung

gebo_original_ma_220_pe.pdf (390.94 KB)

Variante: Gebo Verschraubung TF Serie 220, für Stahl-PE Übergänge

Gebo

		Dimension
	1031278 Gebo Verschraubung TF Serie 220 76,1 mm x 2 1/2" x 75 mm, für Stahl-PE Übergänge	76,1 mm x 2 1/2" x 75 mm
	1031279 Gebo Verschraubung TF Serie 220 88,9 mm x 3" x 90 mm, für Stahl-PE Übergänge	88,9 mm x 3" x 90 mm
	1031280 Gebo Verschraubung TF Serie 220 114,3 mm x 4" x 110 mm, für Stahl-PE Übergänge	114,3 mm x 4" x 110 mm
