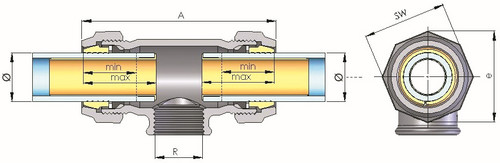

Abbildung ähnlich

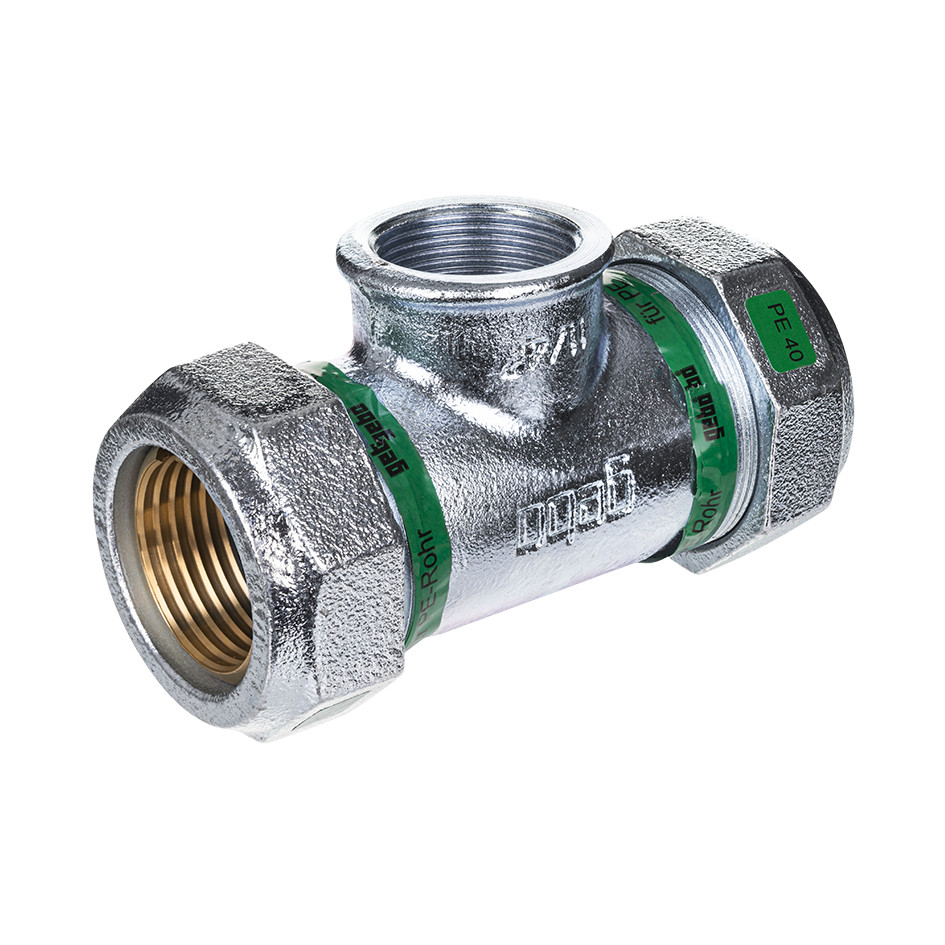

Gebo Verschraubung T Serie 155 38 mm x 1 1/4" x 38 mm, für PE 80/100/Xa-Rohr

Artikelnummer: 1031138 Werksartikelnummer: 03.155.04.38

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Temperguss-Klemmverbinder, beidseitig zum Klemmen, Abgang mit IG, für PE-Rohr: PE80, PE100, PE-Xa-Rohr nach DVGW-Arbeitsblatt GW 355 A2/A3 DIN 8074/75 und DIN EN 12201-2 und DIN 16893, 20-63 mm, Medien sind Wasser, Gas und Druckluft, Druckstufen bei Wasser PE80 und PE-Xa PN 12,5, PE100, PN 16, bei Gas PE80, PE100 und Pe-Xa PN 4 und bei Druckluft PE80, PE-Xa PN 10, PE100 PN 12,5, Prüfungen Wasser DIN 8076/DIN EN 10284, DVGW-Reg.-Nr. CW-7511CP0631, Gas DVGW Arbeitsblatt G 5600-1, DVGW-Reg.-Nr. DG-7521CP0412, der Einsatz von Stützhülsen ist notwendig

Merkmale

Produktklasse	T-Stück Rohrsystem
Serie	Serie 155
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Nenndurchmesser Anschluss 3	1 1/4 Zoll
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
Anschluss 3	Klemmanschluss
UBA-Positivliste	ja
Größe	38 mm x 1 1/4" x 38 mm
Grad	90 °
Rohraußendurchmesser Anschluss 1	38 mm
Rohraußendurchmesser Anschluss 2	38 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 60 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Werkstoff Anschlusses 3	Gusseisen
Werkstoffgüte Anschluss 3	Temperguss
Reduzierend	nein

Anhänge

Datei

Montageanleitung

gebo_original_ma_153_155_pe.pdf (223.75 KB)

Variante: Gebo Verschraubung T Serie 155, für PE 80/100/Xa-Rohr

Gebo

		Dimension
	1031134 Gebo Verschraubung T Serie 155 20 mm x 1/2" x 20 mm, für PE 80/100/Xa-Rohr	20 mm x 1/2" x 20 mm
	1031135 Gebo Verschraubung T Serie 155 25 mm x 3/4" x 25 mm, für PE 80/100/Xa-Rohr	25 mm x 3/4" x 25 mm
	1031136 Gebo Verschraubung T Serie 155 30 mm x 1" x 30 mm, für PE 80/100/Xa-Rohr	30 mm x 1" x 30 mm
	1031137 Gebo Verschraubung T Serie 155 32 mm x 1" x 32 mm, für PE 80/100/Xa-Rohr	32 mm x 1" x 32 mm
	1031138 Gebo Verschraubung T Serie 155 38 mm x 1 1/4" x 38 mm, für PE 80/100/Xa-Rohr	38 mm x 1 1/4" x 38 mm
	1031139 Gebo Verschraubung T Serie 155 40 mm x 1 1/4" x 40 mm, für PE 80/100/Xa-Rohr	40 mm x 1 1/4" x 40 mm
