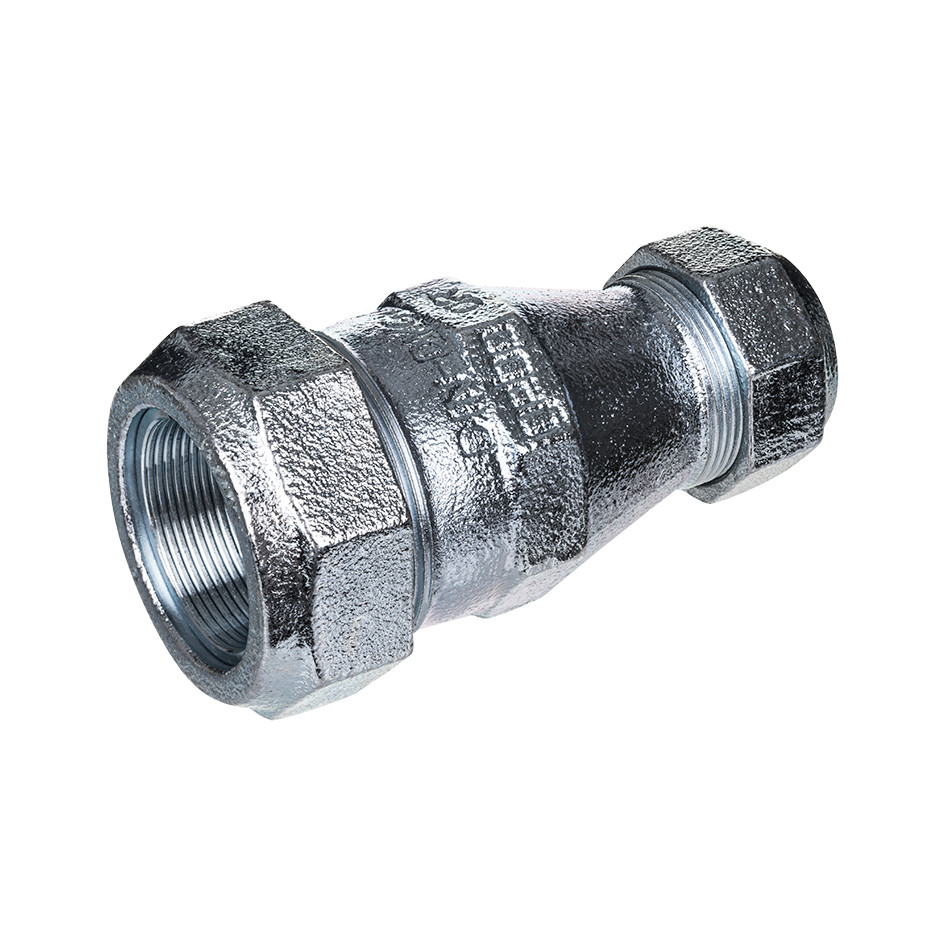

Abbildung ähnlich

Gebo Verschraubung OR Serie 150 2" x 1 1/4", für Stahlrohr

Artikelnummer: 9076 Werksartikelnummer: 01.150.02.0604

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Temperguss-Klemmverbinder, beidseitig zum Klemmen, reduziert, für Stahlrohr, nach DIN EN 10255 und DIN EN 10220 Reihe 1, Medien sind Wasser, Gas (außerhalb von Gebäuden), Druckluft und Heizöl (TRBF beachten!), Temperaturen bei Trinkwasser bis 25 °C, bei Heizwasser bis 80 °C, bei Gas -20 bis +60 °C und bei Öl 40 °C, Druckstufen bei Wasser PN 10 (bis 3/4") bzw. PN 16 (ab 1"), Gas PN 5, Druckluft PN 12,5, Öl PN 6, Prüfungen Wasser DVGW W 534, DVGW-Reg.-Nr. DW-8511AU2216, Gas DIN 3387-1,DVGW-Reg.-Nr. NG-4502AP1454, VdS-geprüft ab DN 25 (Feuerlöschleitungen), Heizöl bauaufsichtliche Zulassung DIBt, Zul.-Nr.: Z-38.4-212

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	Serie 150
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Nenndurchmesser Anschluss 1	2 Zoll
Nenndurchmesser Anschluss 2	1 1/4 Zoll
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
UBA-Positivliste	ja
Größe	2" x 1 1/4"
Form	gerade
Rohraußendurchmesser Anschluss 1	60,3 mm
Rohraußendurchmesser Anschluss 2	42,4 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 80 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Oberflächenschutz Anschluss 1	galvanisch/elektrolytisch verzinkt
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
DIN-CERTCO-Zertifikat	ja
Reduzierend	ja

Anhänge

Datei

Montageanleitung

gebo_original_ma_150_stahl.pdf (255.86 KB)

Variante: Gebo Verschraubung OR Serie 150, für Stahlrohr

Gebo

		Dimension
	9068 Gebo Verschraubung OR Serie 150 1" x 3/4", für Stahlrohr	1" x 3/4"
	9070 Gebo Verschraubung OR Serie 150 1 1/4" x 3/4", für Stahlrohr	1 1/4" x 3/4"
	9071 Gebo Verschraubung OR Serie 150 1 1/4" x 1", für Stahlrohr	1 1/4" x 1"
	9073 Gebo Verschraubung OR Serie 150 1 1/2" x 1", für Stahlrohr	1 1/2" x 1"
	10172737 Gebo Verschraubung OR Serie 150 1 1/2" x 1 1/4", für Stahlrohr	1 1/2" x 1 1/4"
	9076 Gebo Verschraubung OR Serie 150 2" x 1 1/4", für Stahlrohr	2" x 1 1/4"
