Abbildung ähnlich

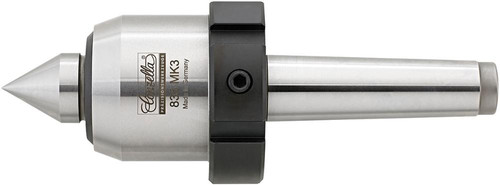

Drehbankspitze mitlaufend mit Abdrückmutter MK6 CONZELLA
10636351
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Körnerspitze MK, mitlaufend
• Gehärtet und geschliffen
• Extrem schlankes Gehäuse mit einseitiger Abflachung
• Wellendichtring verhindert Eindringen von Schmutz, lebensdauergeschmiert
• Auswechselbare Einsätze für maximale Flexibilität, robuste Ausführung, Abdrückmutter nach Werksnorm
• Für CNC-Maschinen mit hohen Drehzahlen
• Für Schleifanwendungen geeignet
Lieferung: Ohne Einsätze.
Hersteller: Conzella Präzisionswerkzeuge GmbH, Auf Lichtenbol 1, 72461 Albstadt, DE, +4974325326, info@conzella.com

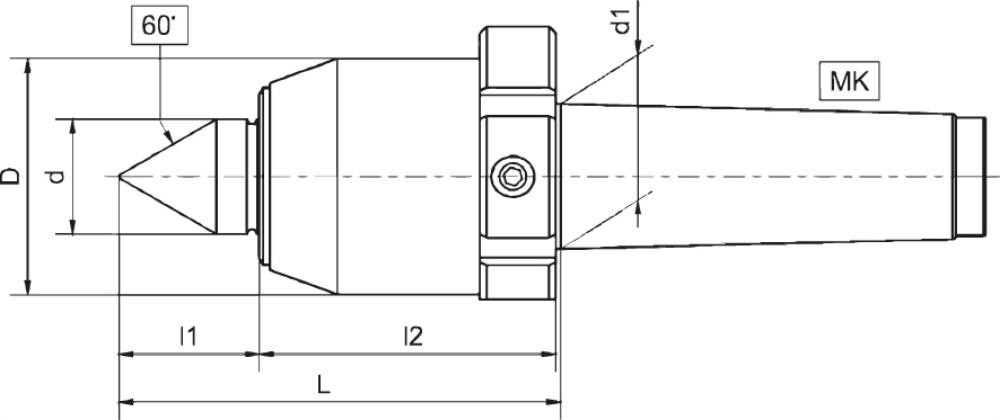

Merkmale
| Kegelschaft | MK 6 |
| Durchmesser Bolzen | 44 mm |
| Schaft-Ø | 63,35 mm |
| Auskraglänge | 148 mm |
| Länge (Sift/Zapfen) | 50 mm |
| l2 | 88 mm |
| Abdrückgewinde | M85 x 1,5 |
| max. Axialdruck | 15,9 kN |
| max. Rundlaufgenauigkeit | 0,005 mm |
| max. Werkstückgewicht | 2500 kg |
| max. Drehzahl | 5000 min^-1 |
| Markenname | Conzella |
| Herstellername | Conzella Präzisionswerkzeuge GmbH |
|
Abdrückgewinde
|
Auskraglänge
|
Durchmesser Bolzen
|
Kegelschaft
|
Länge (Sift/Zapfen)
|
|||
|---|---|---|---|---|---|---|---|
|
Drehbankspitze mitlaufend 835 mit Abdrückmutter MK3 CONZELLA
|
M54 x 1,5
|
94 mm
|
25 mm
|
MK 3
|
30 mm
|
|
|
Drehbankspitze mitlaufend 845 mit Abdrückmutter MK4 CONZELLA
|
M62 x 1,5
|
106 mm
|
28 mm
|
MK 4
|
35 mm
|
|
|
Drehbankspitze mitlaufend 855 mit Abdrückmutter MK5 CONZELLA
|
M74 x 1,5
|
136 mm
|
35 mm
|
MK 5
|
43 mm
|
|
|
Drehbankspitze mitlaufend mit Abdrückmutter MK6 CONZELLA
|
M85 x 1,5
|
148 mm
|
44 mm
|
MK 6
|
50 mm
|
Abdrückgewinde:
M54 x 1,5
Auskraglänge:
94 mm
Durchmesser Bolzen:
25 mm
Kegelschaft:
MK 3
Länge (Sift/Zapfen):
30 mm
Abdrückgewinde:
M62 x 1,5
Auskraglänge:
106 mm
Durchmesser Bolzen:
28 mm
Kegelschaft:
MK 4
Länge (Sift/Zapfen):
35 mm
Abdrückgewinde:
M74 x 1,5
Auskraglänge:
136 mm
Durchmesser Bolzen:
35 mm
Kegelschaft:
MK 5
Länge (Sift/Zapfen):
43 mm
Abdrückgewinde:
M85 x 1,5
Auskraglänge:
148 mm
Durchmesser Bolzen:
44 mm
Kegelschaft:
MK 6
Länge (Sift/Zapfen):
50 mm
