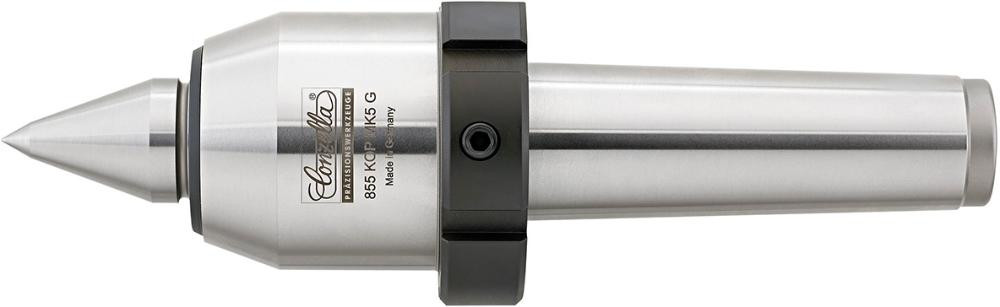

Abbildung ähnlich
Drehbankspitze mitlaufend mit Abdrückmutter MK3 CONZELLA
10636352
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Körnerspitze schlank, mitlaufend
• Gehärtet und geschliffen
• Schlanke Körnerspitze für besseren Zugang zum Werkstück
• Hohe Rundlaufgenauigkeit
• Wellendichtring verhindert Eindringen von Schmutz, lebensdauergeschmiert
• Für schwer zugängliche Stellen
• Für CNC-Maschinen mit hohen Drehzahlen
• Auch für Schleifanwendungen geeignet (mit Zusatzdichtung)
Hersteller: Conzella Präzisionswerkzeuge GmbH, Auf Lichtenbol 1, 72461 Albstadt, DE, +4974325326, info@conzella.com

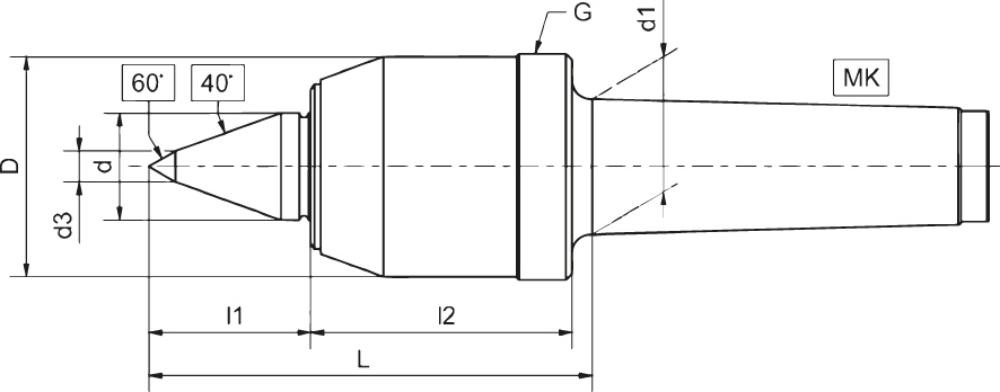

Merkmale
| Kegelschaft | MK 3 |
| Durchmesser Bolzen | 41 mm |
| Schaft-Ø | 23,83 mm |
| Länge (Sift/Zapfen) | 40 mm |
| Auskraglänge | 104 mm |
| l2 | 56 mm |
| Abdrückgewinde | M54 x 1,5 |
| max. Axialdruck | 4,2 kN |
| max. Rundlaufgenauigkeit | 0,003 mm |
| max. Werkstückgewicht | 200 kg |
| max. Drehzahl | 12000 min^-1 |
| Markenname | Conzella |
| Herstellername | Conzella Präzisionswerkzeuge GmbH |
|
Abdrückgewinde
|
Auskraglänge
|
Durchmesser Bolzen
|
Kegelschaft
|
Länge (Sift/Zapfen)
|
|||
|---|---|---|---|---|---|---|---|
|
Drehbankspitze mitlaufend mit Abdrückmutter MK3 CONZELLA
|
M54 x 1,5
|
104 mm
|
41 mm
|
MK 3
|
40 mm
|
|
|
Drehbankspitze mitlaufend 845 KOP mit Abdrückmutter MK3 CONZELLA
|
M62 x 1,5
|
116 mm
|
44 mm
|
MK 4
|
45 mm
|
|
|
Drehbankspitze mitlaufend 855 KOP mit Abdrückmutter MK4 CONZELLA
|
M74 x 1,5
|
146 mm
|
55 mm
|
MK 5
|
53 mm
|
|
|
Drehbankspitze mitlaufend 865 KOP mit Abdrückmutter MK5 CONZELLA
|
M85 x 1,5
|
171 mm
|
72 mm
|
MK 6
|
67 mm
|
Abdrückgewinde:
M54 x 1,5
Auskraglänge:
104 mm
Durchmesser Bolzen:
41 mm
Kegelschaft:
MK 3
Länge (Sift/Zapfen):
40 mm
Abdrückgewinde:
M62 x 1,5
Auskraglänge:
116 mm
Durchmesser Bolzen:
44 mm
Kegelschaft:
MK 4
Länge (Sift/Zapfen):
45 mm
Abdrückgewinde:
M74 x 1,5
Auskraglänge:
146 mm
Durchmesser Bolzen:
55 mm
Kegelschaft:
MK 5
Länge (Sift/Zapfen):
53 mm
Abdrückgewinde:
M85 x 1,5
Auskraglänge:
171 mm
Durchmesser Bolzen:
72 mm
Kegelschaft:
MK 6
Länge (Sift/Zapfen):
67 mm
