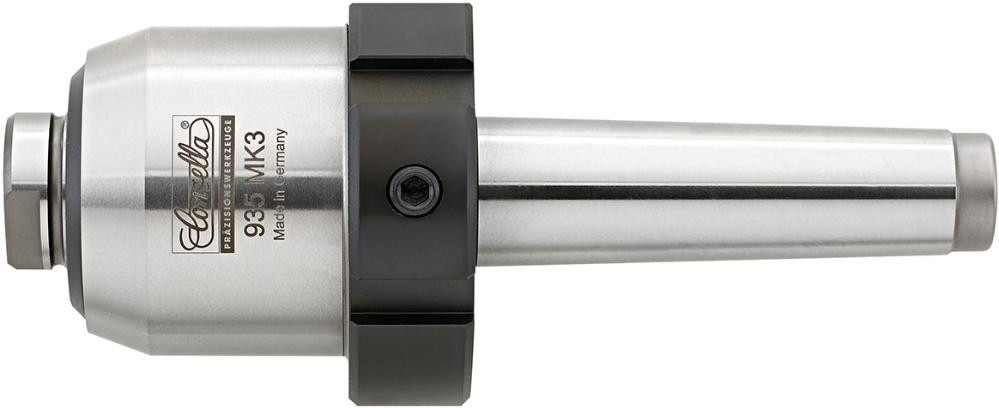

Abbildung ähnlich
Drehbankspitze Hochleistung mitlaufend MK5 mit Abdrückmutter CONZELLA
10636358
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Körnerspitze mit auswechselbarer Spitze, mitlaufend
• Gehärtet und geschliffen
• Hohe Rundlaufgenauigkeit
• Wellendichtring verhindert Eindringen von Schmutz, lebensdauergeschmiert
• Auswechselbare Einsätze für maximale Flexibilität
• Für CNC-Maschinen mit hohen Drehzahlen
• Auch für Schleifanwendungen geeignet (mit Zusatzdichtung)
Hersteller: Conzella Präzisionswerkzeuge GmbH, Auf Lichtenbol 1, 72461 Albstadt, DE, +4974325326, info@conzella.com

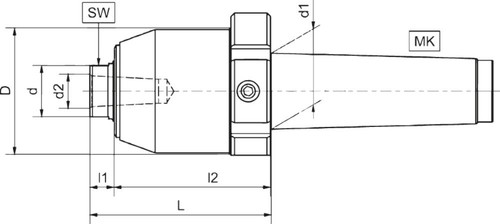

Merkmale
| Kegelschaft | MK 5 |
| Durchmesser Bolzen | 35 mm |
| Schaft-Ø | 44,4 mm |
| Auskraglänge | 103 mm |
| Längen (Sift/Zapfen) | 14 mm |
| l2 | 82 mm |
| Abdrückgewinde | M74 x 1,5 |
| max. Rundlaufgenauigkeit | 0,005 mm |
| max. Werkstückgewicht | 800 kg |
| max. Drehzahl | 8000 min^-1 |
| Markenname | Conzella |
| Herstellername | Conzella Präzisionswerkzeuge GmbH |
|
Abdrückgewinde
|
Auskraglänge
|
Durchmesser Bolzen
|
Kegelschaft
|
Längen (Sift/Zapfen)
|
|||
|---|---|---|---|---|---|---|---|
|
Drehbankspitze Hochleistung mitlaufend MK3 mit Abdrückmutter CONZELLA
|
M54 x 1,5
|
73 mm
|
25 mm
|
MK 3
|
10 mm
|
|
|
Drehbankspitze Hochleistung mitlaufend MK4 mit Abdrückmutter CONZELLA
|
M62 x 1,5
|
80 mm
|
28 mm
|
MK 4
|
10 mm
|
|
|
Drehbankspitze Hochleistung mitlaufend MK5 mit Abdrückmutter CONZELLA
|
M74 x 1,5
|
103 mm
|
35 mm
|
MK 5
|
14 mm
|
|
|
Drehbankspitze Hochleistung mitlaufend MK6 mit Abdrückmutter CONZELLA
|
M85 x 1,5
|
110 mm
|
44 mm
|
MK 6
|
15 mm
|
Abdrückgewinde:
M54 x 1,5
Auskraglänge:
73 mm
Durchmesser Bolzen:
25 mm
Kegelschaft:
MK 3
Längen (Sift/Zapfen):
10 mm
Abdrückgewinde:
M62 x 1,5
Auskraglänge:
80 mm
Durchmesser Bolzen:
28 mm
Kegelschaft:
MK 4
Längen (Sift/Zapfen):
10 mm
Abdrückgewinde:
M74 x 1,5
Auskraglänge:
103 mm
Durchmesser Bolzen:
35 mm
Kegelschaft:
MK 5
Längen (Sift/Zapfen):
14 mm
Abdrückgewinde:
M85 x 1,5
Auskraglänge:
110 mm
Durchmesser Bolzen:
44 mm
Kegelschaft:
MK 6
Längen (Sift/Zapfen):
15 mm
