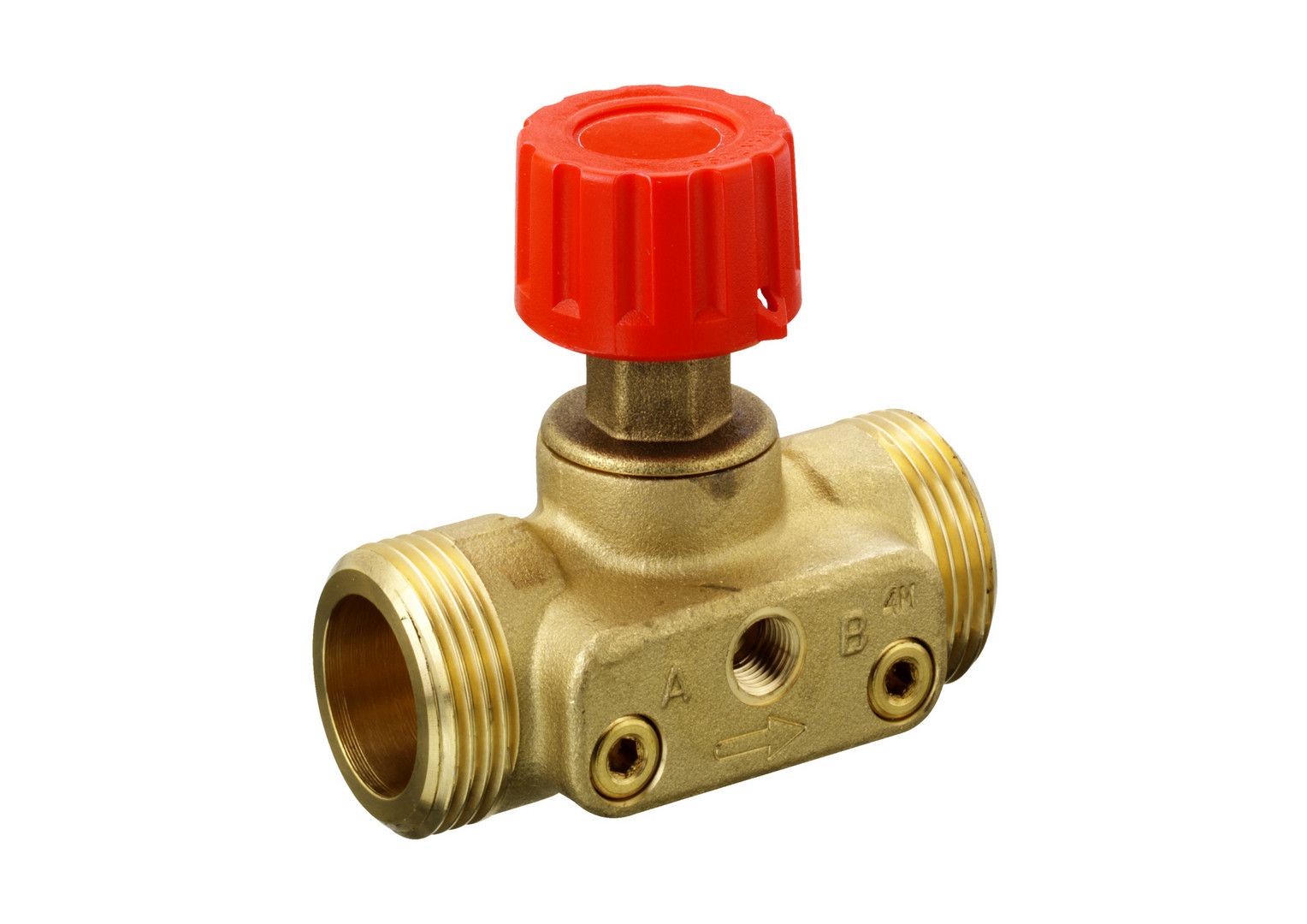

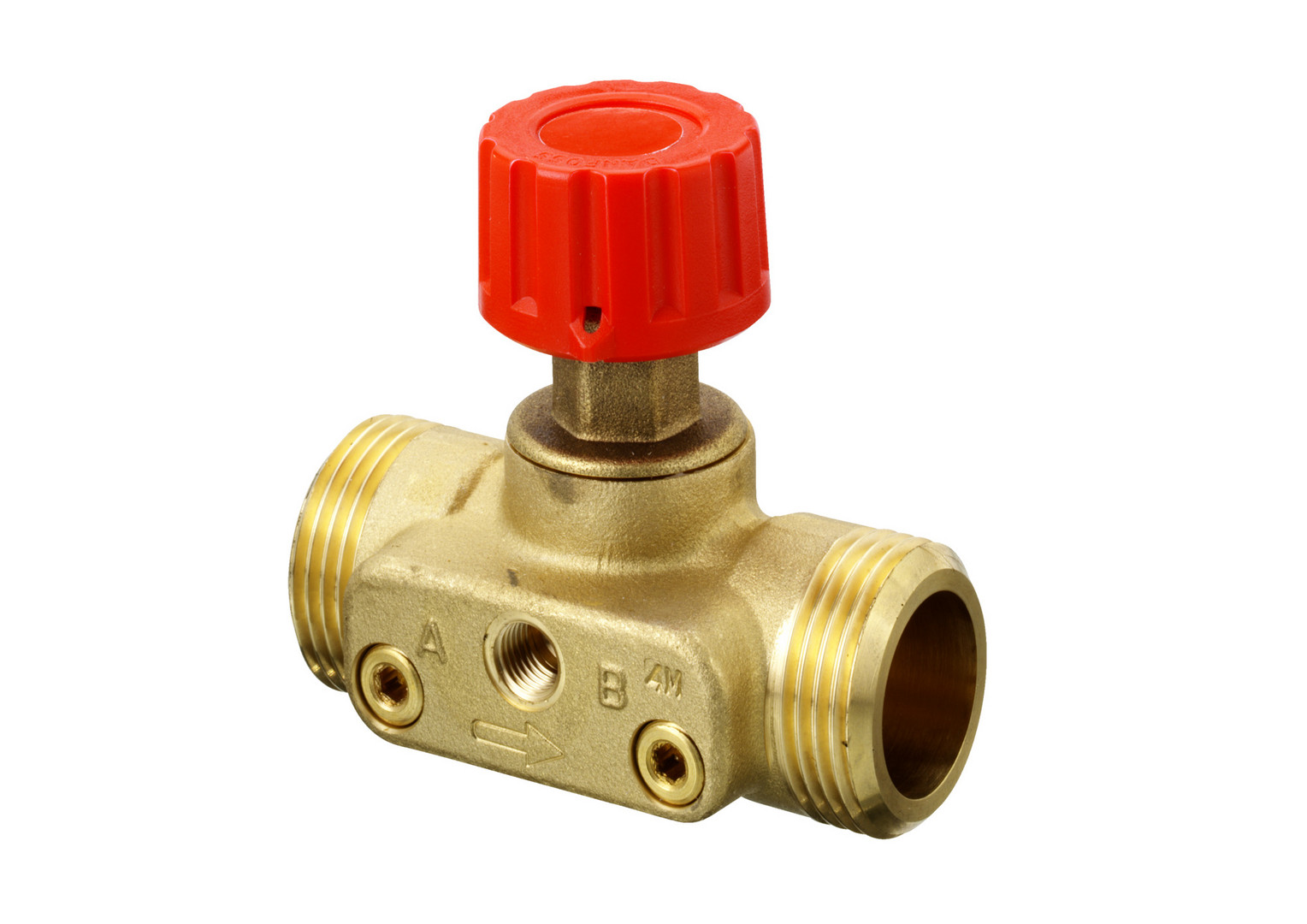

Danfoss Strangabsperr-und Messventil ASV-M DN 15, G 3/4 A

Artikelnummer: 2618481 Werksartikelnummer: 003L7696

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

zur Kombination mit Strangdifferenzdruckregler, Anschlussmöglichkeit für die Impulsleitung und Messnippel mit rotem Handrad, max. Differenzdruck über dem Ventil 1,5 bar, max. Wassertemperatur 120 °C, mit grauer Isolierschale bis 80 °C, PN 16

Merkmale

Produktklasse	Regelventil druckunabhängig
Höhe	140 mm
Internet Link	https://store.danfoss.com/de/de/p/003L7696
Max. Mediumtemperatur (Dauerbetrieb)	120 °C
Nenndurchmesser	DN 15
Werkstoff des Gehäuses	Messing
Druckstufe Artikel	PN 16
Geeignet für Flüssigkeiten	ja

Anhänge

Datei

Datenblatt

ai195886472340de-000303.pdf (4.48 MB)

Datei

Bedienungsanleitung

aq14678647946901-010401.pdf (562.8 KB)

Datei

Planungsanleitung

ab137886464511de-030405.pdf (17.31 MB)

Datei

Planungsanleitung

ab433044178502de-de0101.pdf (10.26 MB)

Datei

Prospekt

ad134186477512de-de0402.pdf (1.43 MB)

Datei

Prospekt

ad151886478784de-010301.pdf (1.67 MB)

Datei

Prospekt

ad134186472986de-010401.pdf (1.69 MB)

Variante: Danfoss Strangabsperr-und Messventil ASV-M

Danfoss

		Dimension
	2618481 Danfoss Strangabsperr-und Messventil ASV-M DN 15, G 3/4 A	DN 15, G 3/4 A
	2618482 Danfoss Strangabsperr-und Messventil ASV-M DN 20, G 1 A	DN 20, G 1 A
	2618483 Danfoss Strangabsperr-und Messventil ASV-M DN 25, G 1 1/4 A	DN 25, G 1 1/4 A
	2618484 Danfoss Strangabsperr-und Messventil ASV-M DN 32, G 1 1/2 A	DN 32, G 1 1/2 A
	2618485 Danfoss Strangabsperr-und Messventil ASV-M DN 40, G 1 3/4 A	DN 40, G 1 3/4 A
	2618486 Danfoss Strangabsperr-und Messventil ASV-M DN 50, G 2 1/4 A	DN 50, G 2 1/4 A
