Abbildung ähnlich

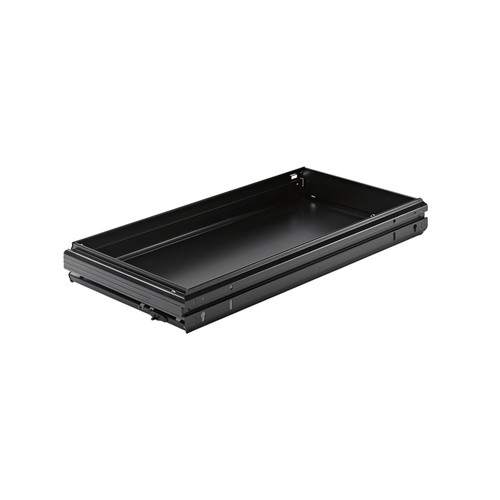

Breitwandschub Systema Top 2000, Schranktiefe 400 mm, 736 x 352, schwarz
10189443
auf Anfrage
je 100 Stück
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
• Für Endlos- und Korpusbauweise
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 50 und 60
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen

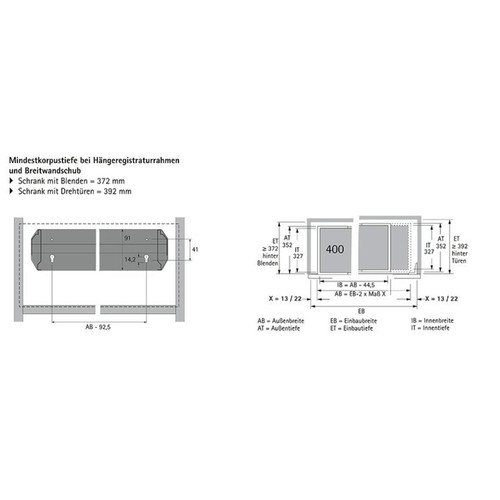

Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 50 und 60
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
Merkmale
| Vorherige Bestell-Nr. | 75604 |
| Schubkastenart | doppelwandig |
| Systemfarbe | schwarz |
| Varianten | Komponenten |
| Außenmaße mm | 736 x 352 |
| Innenmaße mm | 690 x 326 |
| Min. Einbautiefe mm | 372 mm |
| Min. Einbaubreite | EB 762 mm / 780 mm |
| Material | Stahl |
| Außenmaß (L x B) | 736 x 352 |
| Komponenten | Breitwandschübe |
| Einsatzbereich | Systema Top 2000 |
| Schranktiefe mm | 400 mm |
| Innenmaß (L x B) | 690 x 326 |
| Mindestblendenhöhe | LR 32: 128mm / 2 HE <br/>LR 25: 125mm / 2,5 HE |
| Korpusbreite mm | 800 mm |
Anhänge
Pflichtzubehör für diesen Artikel:
Sie benötigen: 1 Set aus dieser Gruppe
Auszugsführung Quadro Duplex 60, Silent System kompatibel, Push to open kompatibel, Maß X = 13 mm, links und rechts 10191653
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 60 kg |
| Komforteigenschaften | Silent System kompatibel |
| Min. Einbautiefe mm | 372 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 13 mm |
| Min. Einbautiefe mm hinter Blenden | 372 mm |
| Min. Einbautiefe mm hinter Türen | 392 mm |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 400 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Auszugsführung Quadro Duplex 60, Silent System kompatibel, Push to open kompatibel, Maß X = 22 mm, links und rechts 10191658
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Führungsart | Verdeckte Führung |
| Auszugart | Überauszug |
| Belastbarkeit kg | 60 kg |
| Komforteigenschaften | Silent System kompatibel |
| Min. Einbautiefe mm | 372 mm |
| Anschlagseite | links und rechts |
| Min. Einbaubreite | Maß X = 22 mm |
| Min. Einbautiefe mm hinter Blenden | 372 mm |
| Min. Einbautiefe mm hinter Türen | 392 mm |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Lochreihe | 25 mm |
| Rasterabstand | 25 mm |
| Material | Stahl |
| Komponenten | Auszugsführungen |
| Einsatzbereich | Schrankwand, Tiefe 400 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Material | Kunststoff |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | ungedämpft |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 20 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Endlosbauweise, Maß X = 22 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
Gehäuse mit Push to open für Hängeregistraturrahmen und Breitwandschub 10193048
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Push to open |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
auf Anfrage
je 100 Stück
Merkmale
| Oberfläche | vernickelt |
| Bohrdurchmesser | 5 |
| Länge | 13.7 |
| Durchmesser mm | 6 mm |
| Abmessungen mm | ø 6 x 13,7 |
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Selbsteinzugsgehäuse mit Dämpfung Silent System 40 für Hängeregistraturrahmen und Breitwandschub 10195411
Preis und Verfügbarkeiten nach Anmeldung
auf Anfrage
je 100 Set
Merkmale
| Systemfarbe | schwarz |
| Komforteigenschaften | Dämpfung Silent System 40 mm |
| Anschlagseite | links und rechts |
| Konstruktionsweise | für Korpusbauweise, Maß X = 13 mm |
| Einsatzbereich | Zubehör Schrankwand |
Verkaufsdaten
| Mindestbestellmenge | 1 Set |
| Bestellschritt | 1 Set |
