Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M14 GÜHRING
10631589
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

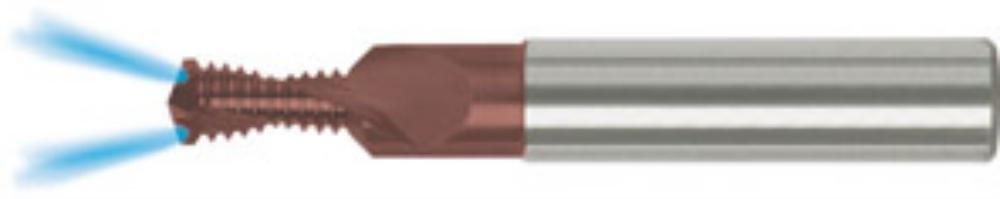

Bohrgewindefräser für Innengewinde, DTMC SP, TiCN-beschichtet
• Exakte Gewindetiefe
• Sehr hohe Oberflächengüte im Gewinde
• Prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe
• Gewindefertigung bis nahe an den Grund
• Zum Bohren, Senken und Gewindefräsen
• Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundlochbohrungen
Hinweis: VHM-Bohrgewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de

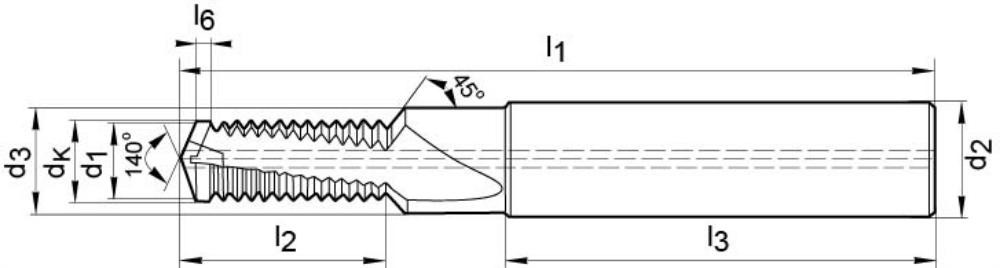

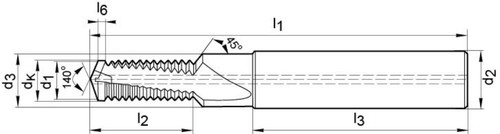

Merkmale
| Gewinde | M14 |
| Schneidenlänge l2 | 23,6 mm |
| Gesamtlänge l1 | 102 mm |
| Schaft-Ø d2 | 16 mm |
| l3 | 48 mm |
| l6 | 1,5 mm |
| d3 | 15,5 mm |
| dk | 12 mm |
| Nutenzahl | 2 |
| Guss GG/GTS | 120 |
| Guss GGG | 96 |
| Alu < 8% Si | 200 |
| Alu > 8% Si | 200 |
| Beschichtung | TiCN |
| Markenname | GÜHRING |
| Herstellername | Gühring KG |
|
Gesamtlänge l1
|
Gewinde
|
Schaft-Ø d2
|
Schneidenlänge l2
|
d3
|
|||
|---|---|---|---|---|---|---|---|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M4 GÜHRING
|
48 mm
|
M4
|
6 mm
|
6,9 mm
|
4,5 mm
|
|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M5 GÜHRING
|
54 mm
|
M5
|
6 mm
|
8,7 mm
|
5,5 mm
|
|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M6 GÜHRING
|
62 mm
|
M6
|
8 mm
|
10,9 mm
|
6,6 mm
|
|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M8 GÜHRING
|
74 mm
|
M8
|
10 mm
|
13,7 mm
|
9 mm
|
|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M10 GÜHRING
|
80 mm
|
M10
|
12 mm
|
18 mm
|
11 mm
|
|
|
Bohrgewindefräser VHM DTMCSP TiCN Schaft HA Innenkühlung 1,5xD M12 GÜHRING
|
90 mm
|
M12
|
14 mm
|
20,8 mm
|
13,5 mm
|
Gesamtlänge l1:
48 mm
Gewinde:
M4
Schaft-Ø d2:
6 mm
Schneidenlänge l2:
6,9 mm
d3:
4,5 mm
Gesamtlänge l1:
54 mm
Gewinde:
M5
Schaft-Ø d2:
6 mm
Schneidenlänge l2:
8,7 mm
d3:
5,5 mm
Gesamtlänge l1:
62 mm
Gewinde:
M6
Schaft-Ø d2:
8 mm
Schneidenlänge l2:
10,9 mm
d3:
6,6 mm
Gesamtlänge l1:
74 mm
Gewinde:
M8
Schaft-Ø d2:
10 mm
Schneidenlänge l2:
13,7 mm
d3:
9 mm
Gesamtlänge l1:
80 mm
Gewinde:
M10
Schaft-Ø d2:
12 mm
Schneidenlänge l2:
18 mm
d3:
11 mm
Gesamtlänge l1:
90 mm
Gewinde:
M12
Schaft-Ø d2:
14 mm
Schneidenlänge l2:
20,8 mm
d3:
13,5 mm
