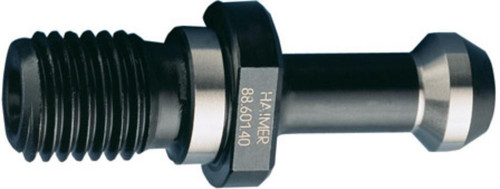

Abbildung ähnlich
Anzugsbolzen ISO 7388II B SK50-M24 Innenkühlung HAIMER
10638147
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Anzugsbolzen
• ISO 7388-3 Form UD mit Durchgangsbohrung
• Aus hochfestem Spezialstahl, hergestellt durch aufwendige Wärmebehandlung in mehreren Schritten
• Alle Funktionsflächen nach Härten feinbearbeitet
• Mit Durchgangsbohrung
• Gezieltes Anlassen der am höchsten belasteten Bereiche
• Hohe Schlagzähigkeit
• Höchste Sicherheit und Zuverlässigkeit
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de

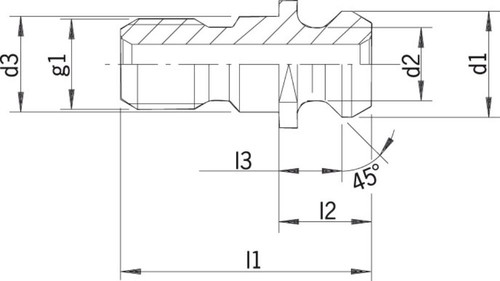

Merkmale
| Steilkegel | 50 |
| Gewinde | M24 |
| Gesamtlänge | 65,5 mm |
| Außendurchmesser | 29,10 mm |
| Länge 1 | 25,55 mm |
| Länge 2 | 17,95 mm |
| Ø D1 | 19,6 mm |
| Ø D2 | 25 mm |
| Markenname | HAIMER |
| Herstellername | Haimer GmbH |
|
Außendurchmesser
|
Gesamtlänge
|
Gewinde
|
Länge 1
|
Länge 2
|
|||
|---|---|---|---|---|---|---|---|
|
Anzugsbolzen ISO 7388II B SK40-M16 Innenkühlung HAIMER
|
18,95 mm
|
44,5 mm
|
M16
|
16,4 mm
|
11,15 mm
|
|
|
Anzugsbolzen ISO 7388II B SK50-M24 Innenkühlung HAIMER
|
29,10 mm
|
65,5 mm
|
M24
|
25,55 mm
|
17,95 mm
|
Außendurchmesser:
18,95 mm
Gesamtlänge:
44,5 mm
Gewinde:
M16
Länge 1:
16,4 mm
Länge 2:
11,15 mm
Außendurchmesser:
29,10 mm
Gesamtlänge:
65,5 mm
Gewinde:
M24
Länge 1:
25,55 mm
Länge 2:
17,95 mm
