Breite x Stärke Schellenband
|
Nenndurchmesser (etim)
|
Nenngröße
|
Spannbereich
|
Verschlussschraube
|
|||
|---|---|---|---|---|---|---|---|
|

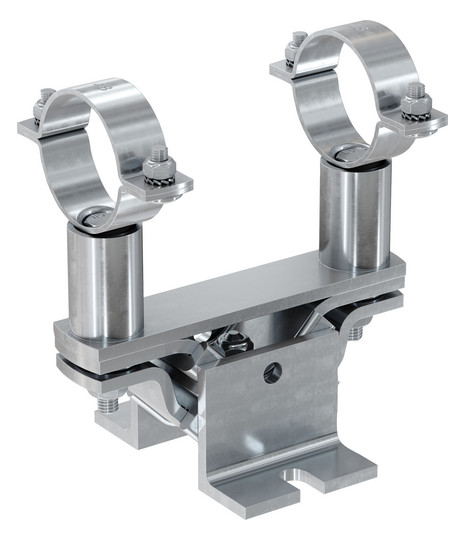

Schallgedämmter Festpunkt FSFP 1"
|
20 x 1,5 mm
|
DN 25
|
1 in
|
33,7 mm
|
M6
|
|
|
Schallgedämmter Festpunkt FSFP 1 1/4"
|
20 x 2 mm
|
DN 32
|
1 1/4 in
|
42,4 mm
|
M6
|
|
|
Schallgedämmter Festpunkt FSFP 1 1/2"
|
20 x 2 mm
|
DN 40
|
1 1/2 in
|
48,3 mm
|
M6
|
|
|
Schallgedämmter Festpunkt FSFP 2"
|
22 x 1,5 mm
|
DN 50
|
2 in
|
60,3 mm
|
M8
|
|
|
Schallgedämmter Festpunkt FSFP 2 1/2"
|
22 x 1,5 mm
|
DN 65
|
2 1/2 in
|
76,1 mm
|
M8
|
|
|
Schallgedämmter Festpunkt FSFP 3"
|
22 x 1,5 mm
|
DN 80
|
3 in
|
88,9 mm
|
M8
|
|
|
Schallgedämmter Festpunkt FSFP 4"
|
22 x 1,5 mm
|
DN 100
|
4 in
|
114,3 mm
|
M8
|
Breite x Stärke Schellenband:
20 x 1,5 mm
Nenndurchmesser (etim):
DN 25
Nenngröße:
1 in
Spannbereich:
33,7 mm
Verschlussschraube:
M6
Breite x Stärke Schellenband:
20 x 2 mm
Nenndurchmesser (etim):
DN 32
Nenngröße:
1 1/4 in
Spannbereich:
42,4 mm
Verschlussschraube:
M6
Breite x Stärke Schellenband:
20 x 2 mm
Nenndurchmesser (etim):
DN 40
Nenngröße:
1 1/2 in
Spannbereich:
48,3 mm
Verschlussschraube:
M6
Breite x Stärke Schellenband:
22 x 1,5 mm
Nenndurchmesser (etim):
DN 50
Nenngröße:
2 in
Spannbereich:
60,3 mm
Verschlussschraube:
M8
Breite x Stärke Schellenband:
22 x 1,5 mm
Nenndurchmesser (etim):
DN 65
Nenngröße:
2 1/2 in
Spannbereich:
76,1 mm
Verschlussschraube:
M8
Breite x Stärke Schellenband:
22 x 1,5 mm
Nenndurchmesser (etim):
DN 80
Nenngröße:
3 in
Spannbereich:
88,9 mm
Verschlussschraube:
M8
Breite x Stärke Schellenband:
22 x 1,5 mm
Nenndurchmesser (etim):
DN 100
Nenngröße:
4 in
Spannbereich:
114,3 mm
Verschlussschraube:
M8
