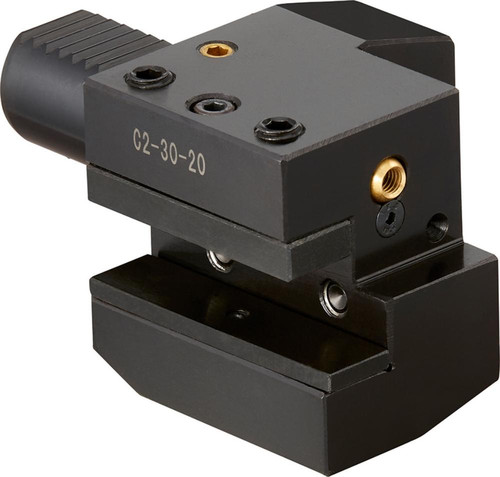

Abbildung ähnlich
Werkzeughalter VDI axial links C2 40x25mm FORTIS
10636181
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
VDI-Axial-Werkzeughalter, Form C1/C2
• DIN 69880
• Für die Außenbearbeitung
• Schaft und Anlagefläche gehärtet und geschliffen
• Mit Kühlmittelübergabebohrung
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

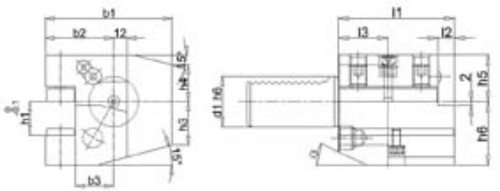

Merkmale
| VDI | 40 |
| Ausführung | links |
| h1 | 25/20 mm |
| b1 | 85 mm |
| b2 | 85 mm |
| b3 | 25,5 mm |
| h5 | 32,5 mm |
| h6 | 48 mm |
| l1 | 85 mm |
| l2 | 12,5 mm |
| l3 | 30 mm |
|
Ausführung
|
VDI
|
b1
|
b2
|
b3
|
|||
|---|---|---|---|---|---|---|---|
|
Werkzeughalter VDI axial rechts C1 30x20mm FORTIS
|
rechts
|
30
|
70 mm
|
70 mm
|
17 mm
|
|
|
Werkzeughalter VDI axial rechts C1 40x25mm FORTIS
|
rechts
|
40
|
85 mm
|
85 mm
|
21 mm
|
|
|
Werkzeughalter VDI axial rechts C1 50x32mm FORTIS
|
rechts
|
50
|
100 mm
|
100 mm
|
26 mm
|
|
|
Werkzeughalter VDI axial links C2 30x20mm FORTIS
|
links
|
30
|
70 mm
|
70 mm
|
23 mm
|
|
|
Werkzeughalter VDI axial links C2 40x25mm FORTIS
|
links
|
40
|
85 mm
|
85 mm
|
25,5 mm
|
|
|
Werkzeughalter VDI axial links C2 50x32mm FORTIS
|
links
|
50
|
100 mm
|
100 mm
|
30,5 mm
|
