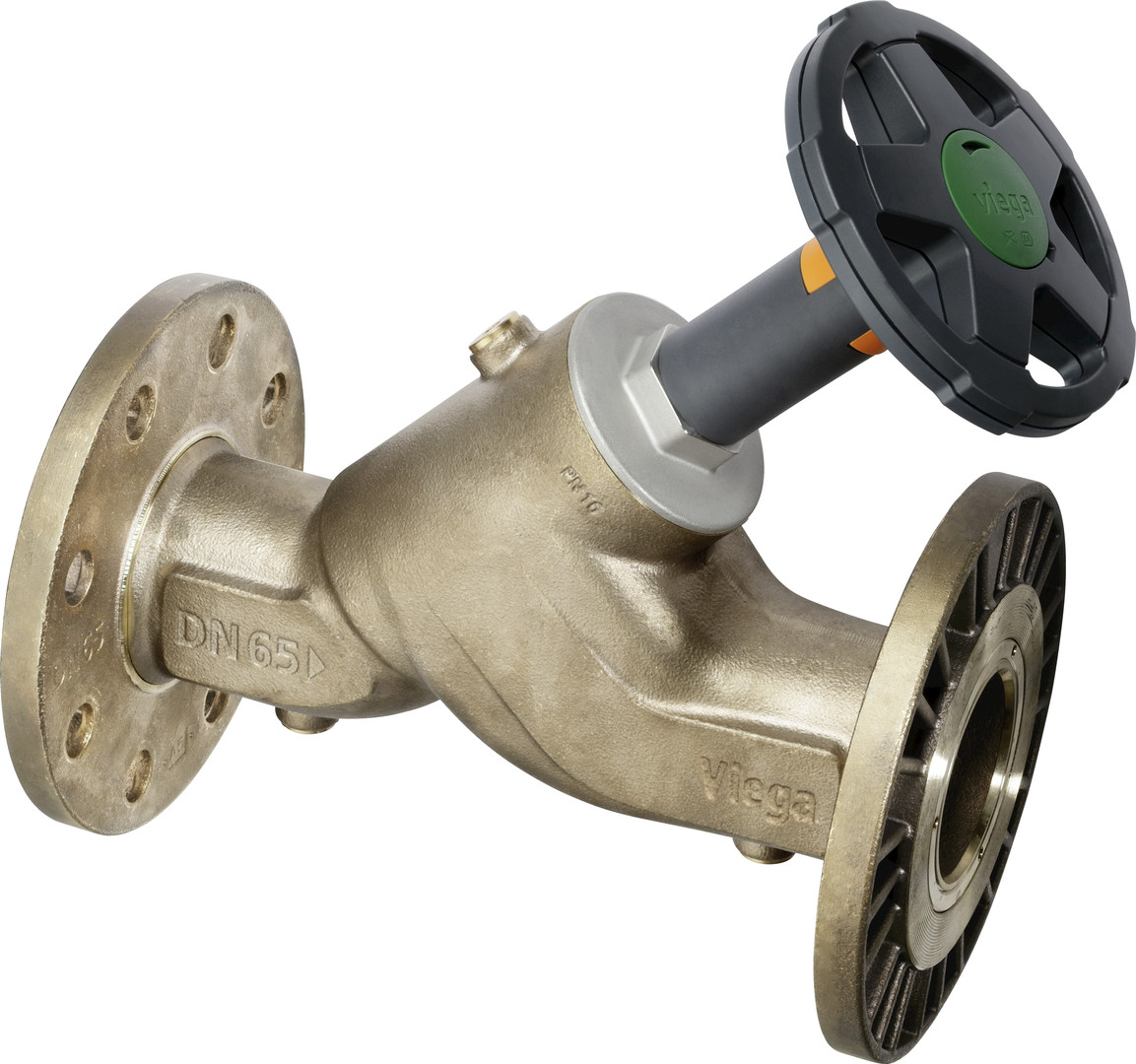

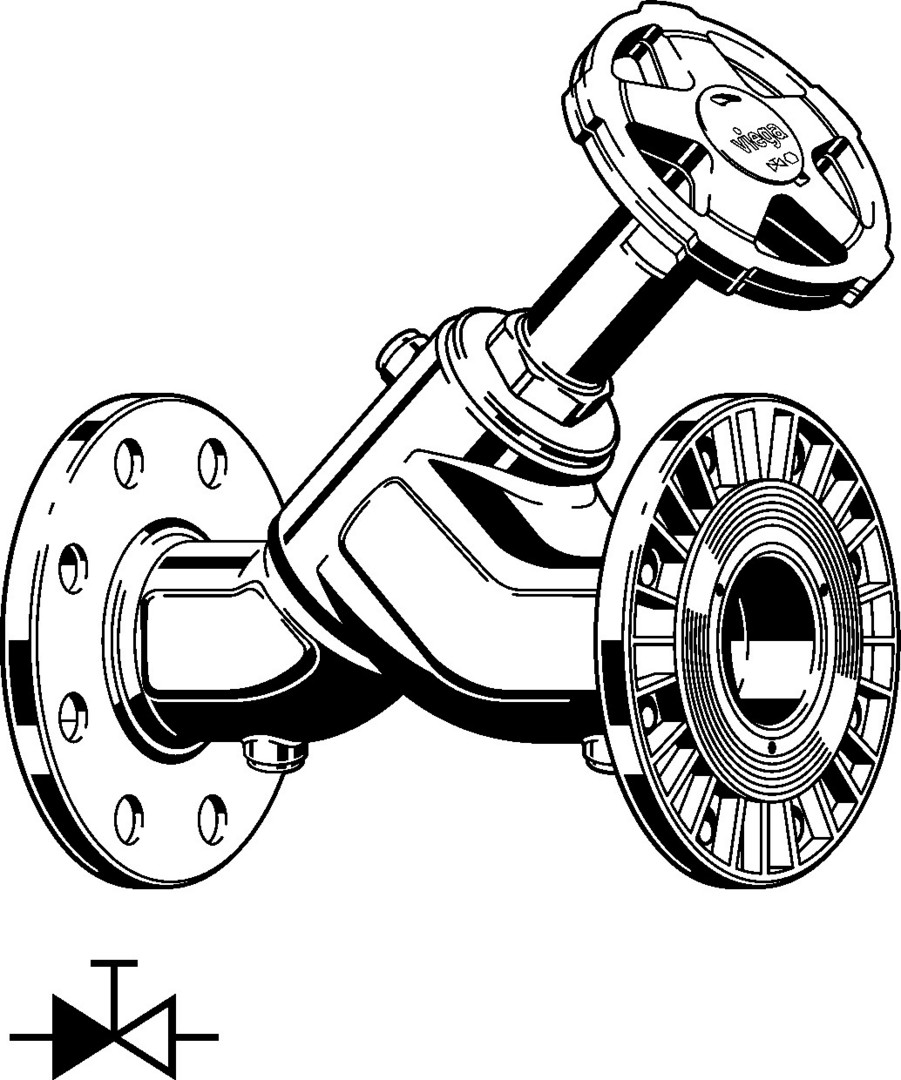

Viega KRV-Schrägsitzventil Easytop 2238.5XL DN 80, G 3/8, mit Rückflussverhinderer, Rotguss

Artikelnummer: 10415982 Werksartikelnummer: 757403

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

(Kombiniertes Freistromventil mit Rückflussverhinderer) mit Flanschanschluss nach DIN EN 1092-1, Ventilgehäuse und -Oberteil aus Rotguss oder Siliziumbronze gem. DIN 50930-6/DIN EN 1982, Ventilsitz und Ventiltellereinheit aus Edelstahl, Spindelübersetzung, Stellungsanzeige offen/geschlossen, Handrad auswechselbarer Medienkennzeichnung grün/rot, mit Prüfanschluss und Entleerungsstopfen, Betriebsdruck 1,6 MPa (PN 16), Betriebstemperatur max. 90 °C, mit DVGW-Prüfzeichen

Merkmale

Produktklasse	Schrägsitzventil
Serie	Easytop
Modell	2238.5XL
Internet Link	https://www.viega.de/de/article/757403
Oberflächenschutz	unbehandelt
Max. Mediumtemperatur (Dauerbetrieb)	90 °C
Nenndurchmesser	DN 80
Werkstoff des Gehäuses	Rotguss
UBA-Positivliste	ja
Mit Entleerungsventil	ja
Länge Anschluss 1	88 mm
Länge Anschluss 2	222 mm

Anhänge

Datei

Datenblatt

de_de-web_de-757403.pdf (278.1 KB)

Datei

Montageanleitung

9fbf94a2da2758e8ac1140940072abf5_de_de.pdf (1.2 MB)

Variante: Viega KRV-Schrägsitzventil Easytop 2238.5XL, mit Rückflussverhinderer, Rotguss

Viega

		Dimension
	10415980 Viega KRV-Schrägsitzventil Easytop 2238.5XL DN 50, G 1/4, mit Rückflussverhinderer, Rotguss	DN 50, G 1/4
	10415981 Viega KRV-Schrägsitzventil Easytop 2238.5XL DN 65, G 3/8, mit Rückflussverhinderer, Rotguss	DN 65, G 3/8
	10415982 Viega KRV-Schrägsitzventil Easytop 2238.5XL DN 80, G 3/8, mit Rückflussverhinderer, Rotguss	DN 80, G 3/8
	10415983 Viega KRV-Schrägsitzventil Easytop 2238.5XL DN 100, G 3/8, mit Rückflussverhinderer, Rotguss	DN 100, G 3/8
