Abbildung ähnlich

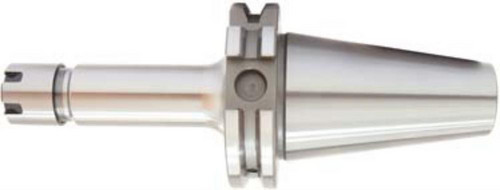

Spannzangenfutter Mini JISB6339AD A70 BT50- ER25M FORTIS
10635032
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spannzangenfutter ER Mini
• ISO 7388-2 (JIS B 6339 MAS/BT), Form AD/B
• Mit Kühlkanal
• Aus legiertem Einsatzstahl
• Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm²
• Kegel DIN 254
• Kegelwinkel Toleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 1 µm
• Rundlaufgenauigkeit < 0,01 mm
• Wuchtgüte G 6,3 bei 15000 min^-1
• Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER)
Lieferung: Spannzangenfutter komplett mit Spannfutter.
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Merkmale
| Kegelschaft | BT 50 |
| Spannbereich | 0,5–16 mm |
| Muttern-Ø | 35 mm |
| Auskraglänge | 70 mm |
| Spannzangengröße | ER25 |
|
Auskraglänge
|
Kegelschaft
|
Muttern-Ø
|
Spannbereich
|
Spannzangengröße
|
|||
|---|---|---|---|---|---|---|---|
|
Spannzangenfutter Mini JISB6339AD A70 BT50- ER25M FORTIS
|
70 mm
|
BT 50
|
35 mm
|
0,5–16 mm
|
ER25
|
|
|
Spannzangenfutter Mini JISB6339AD A100 BT50- ER25M FORTIS
|
100 mm
|
BT 50
|
35 mm
|
0,5–16 mm
|
ER25
|
|
|
Spannzangenfutter Mini JISB6339AD A160 BT50- ER25M FORTIS
|
160 mm
|
BT 50
|
35 mm
|
0,5–16 mm
|
ER25
|
Auskraglänge:
70 mm
Kegelschaft:
BT 50
Muttern-Ø:
35 mm
Spannbereich:
0,5–16 mm
Spannzangengröße:
ER25
Auskraglänge:
100 mm
Kegelschaft:
BT 50
Muttern-Ø:
35 mm
Spannbereich:
0,5–16 mm
Spannzangengröße:
ER25
Auskraglänge:
160 mm
Kegelschaft:
BT 50
Muttern-Ø:
35 mm
Spannbereich:
0,5–16 mm
Spannzangengröße:
ER25
