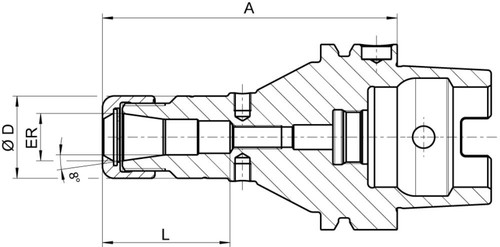

Abbildung ähnlich
Spannzangenfutter DIN69893A HSK-A63 ER32x100 HAIMER
10635194
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Präzisions-Spannzangenfutter ER
• DIN 69893, Form A
• Legierter Einsatzstahl
• Alle Funktionsflächen feinbearbeitet
• Gehärtet: 58 –2 HRC
• Kegelwinkeltoleranz AT3
• Zugfestigkeit im Kern von ca. 950 N/mm²
• Härtetiefe von mind. 0,5 mm
• Geringe Vibrationsneigung durch steifen Schaft
• Erhöhte Zerspanleistung durch höhere Drehzahlen, Vorschübe und größere Spantiefe
• Zum Spannen von Werkzeugen mit Zylinderschaft in Power Collet Spannzangen und in Spannzangen nach ISO 15488
• Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung
Lieferung: Spannzangenfutter komplett mit Power Collet Spannmutter.
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Merkmale
| Kegelschaft | HSK63 |
| Spannbereich | 2–20 mm |
| Muttern-Ø | 50 mm |
| Auskraglänge | 100 mm |
| Spannzangengröße | ER32 |
| L | 53 mm |
| Markenname | HAIMER |
| Herstellername | Haimer GmbH |
|
Auskraglänge
|
L
|
Muttern-Ø
|
Spannbereich
|
Spannzangengröße
|
|||
|---|---|---|---|---|---|---|---|
|
Spannzangenfutter DIN69893A HSK-A63 ER16x75 HAIMER
|
75 mm
|
28,5 mm
|
28 mm
|
2–10 mm
|
ER16
|
|
|
Spannzangenfutter DIN69893A HSK-A63 ER16x100 HAIMER
|
100 mm
|
43 mm
|
28 mm
|
2–10 mm
|
ER16
|
|
|
Spannzangenfutter DIN69893A HSK-A63 ER25x75 HAIMER
|
75 mm
|
36 mm
|
42 mm
|
2–16 mm
|
ER25
|
|
|
Spannzangenfutter DIN69893A HSK-A63 ER25x100 HAIMER
|
100 mm
|
51 mm
|
42 mm
|
2–16 mm
|
ER25
|
|
|
Spannzangenfutter DIN69893A HSK-A63 ER32x75 HAIMER
|
75 mm
|
42 mm
|
50 mm
|
2–20 mm
|
ER32
|
|
|
Spannzangenfutter DIN69893A HSK-A63 ER32x100 HAIMER
|
100 mm
|
53 mm
|
50 mm
|
2–20 mm
|
ER32
|
Auskraglänge:
75 mm
L:
28,5 mm
Muttern-Ø:
28 mm
Spannbereich:
2–10 mm
Spannzangengröße:
ER16
Auskraglänge:
100 mm
L:
43 mm
Muttern-Ø:
28 mm
Spannbereich:
2–10 mm
Spannzangengröße:
ER16
Auskraglänge:
75 mm
L:
36 mm
Muttern-Ø:
42 mm
Spannbereich:
2–16 mm
Spannzangengröße:
ER25
Auskraglänge:
100 mm
L:
51 mm
Muttern-Ø:
42 mm
Spannbereich:
2–16 mm
Spannzangengröße:
ER25
Auskraglänge:
75 mm
L:
42 mm
Muttern-Ø:
50 mm
Spannbereich:
2–20 mm
Spannzangengröße:
ER32
Auskraglänge:
100 mm
L:
53 mm
Muttern-Ø:
50 mm
Spannbereich:
2–20 mm
Spannzangengröße:
ER32
