Abbildung ähnlich

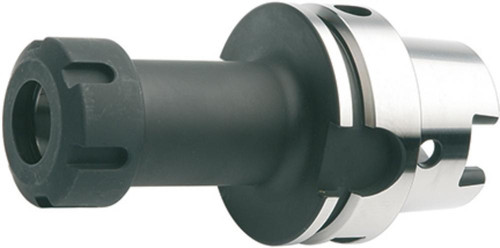

Spannzangenfutter DIN69893A-ER HSK-A63 ER40x90 FORTIS
10493611
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spannzangenfutter ER
• ISO 12164-1 (DIN 69893), Form A
• Mit Kühlkanal
• Aus legiertem Einsatzstahl
• Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm²
• Kegel DIN 254
• Kegelwinkel Toleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 1 µm
• Rundlaufgenauigkeit < 0,005 mm
• Wuchtgüte: G 2,5 bei 25000 min^-1
• Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER)
Lieferung: Spannzangenfutter komplett mit Spannmutter.
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Merkmale
| Kegelschaft | HSK-A63 |
| Spannbereich | 2,5–26 mm |
| Muttern-Ø | 63 mm |
| Auskraglänge | 75 mm |
| l2 | 53 mm |
| Spannzangengröße | ER40 |
|
Auskraglänge
|
Muttern-Ø
|
Spannbereich
|
Spannzangengröße
|
l2
|
|||
|---|---|---|---|---|---|---|---|
|
Spannzangenfutter DIN69893A-ER HSK-A63 ER40x90 FORTIS
|
75 mm
|
63 mm
|
2,5–26 mm
|
ER40
|
53 mm
|
|
|
Spannzangenfutter DIN69893A-ER HSK-A63 ER40x120 FORTIS
|
100 mm
|
63 mm
|
2,5–26 mm
|
ER40
|
53 mm
|
Auskraglänge:
75 mm
Muttern-Ø:
63 mm
Spannbereich:
2,5–26 mm
Spannzangengröße:
ER40
l2:
53 mm
Auskraglänge:
100 mm
Muttern-Ø:
63 mm
Spannbereich:
2,5–26 mm
Spannzangengröße:
ER40
l2:
53 mm
