Spannzangenfutter DIN69893A CP11M HSK-A 63-100 FAHRION
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

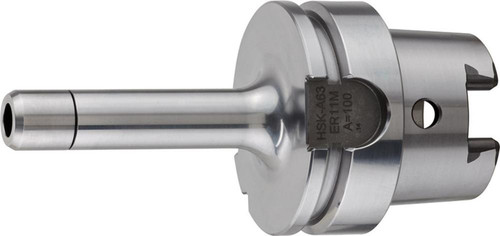

Spannzangenfutter CENTRO P, schlanke Ausführung
• DIN 69893, Form A
• Schlanke Ausführung mit Hohlschaftkegel für HPCM-Minimuttern
• Konstante Rundlauf- und Wiederholgenauigkeit von 0,003 mm bei Abstand 3 x D (max. 50 mm), in Verbindung mit FAHRION Präzisions-Spannzange GERC-HP/-HPD/-HPDD (2 µm)
• Spannung mittels Rollenschlüssel ohne Verletzungsgefahr
• Unempfindlich gegen auftretende Temperaturschwankungen
• Sehr gute Schwingungsdämpfung und Stabilität
• Anwendung im HSC- und HPC-Bereich sowie für hochpräzise Bearbeitungsergebnisse
• Zur Aufnahme von Werkzeugen mit Zylinderschaft sowie nach DIN 1835-B, 1835-E, 6535-B und 6535-E
Lieferung: Ohne Spannmutter und Rollenschlüssel.
Hersteller: Eugen Fahrion GmbH & Co. KG, Forststr. 54, 73667 Kaisersbach, DE, +49718492820, verkauf@fahrion.de

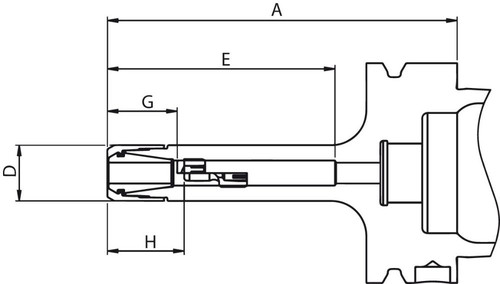

Merkmale
| Kegelschaft | HSK63 |
| Spannbereich | 1–7 mm |
| Auskraglänge | 100 mm |
| Spannzangengröße | GERC11-HP/HPD |
| E | 78 mm |
| G | 18–36 mm |
| H | 12–26 mm |
| Spannmutter | HPC11M |
| Markenname | FAHRION |
| Herstellername | Eugen Fahrion GmbH & Co. KG |
|
Auskraglänge
|
E
|
G
|
H
|
Spannbereich
|
|||
|---|---|---|---|---|---|---|---|
|
Spannzangenfutter DIN69893A CP16M HSK-A 63-130 FAHRION
|
130 mm
|
87 mm
|
27–52 mm
|
14–38 mm
|
1–10 mm
|
|
|
Spannzangenfutter DIN69893A CP16M HSK-A 63-160 FAHRION
|
160 mm
|
97 mm
|
27–52 mm
|
14–38 mm
|
1–10 mm
|
