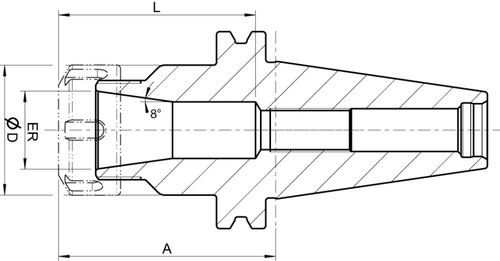

Abbildung ähnlich
Spannzangenfutter DIN ISO 7388-1AD SK40 ER16 FORMAT
10622108
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spannzangenfutter ER
• DIN 69871, FORM AD
• Mit Kühlkanal
• Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm2 und einer Hartetiefe von mind. 0,5 mm
• Kegel nach DIN 254
• Mit zentraler Kuhlmittelbohrung
• Kegelwinkeltoleranz: AT3
• Bohrungstoleranz: H5
• Gehartet: 60 –2 HRC
Lieferung: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Merkmale
| Kegelschaft | SK 40 |
| Spannbereich | 0,5–10 mm |
| Muttern-Ø | 28 mm |
| Auskraglänge | 70 mm |
| Spannzangengröße | ER16 |
| Markenname | FORMAT |
| Herstellername | Einkaufsbüro Deutscher Eisenhändler GmbH |
|
Kegelschaft
|
Muttern-Ø
|
Spannbereich
|
Spannzangengröße
|
max. Einstecktiefe
|
|||
|---|---|---|---|---|---|---|---|
|
Spannzangenfutter DIN ISO 7388-1AD SK40 ER16 FORMAT
|
SK 40
|
28 mm
|
0,5–10 mm
|
ER16
|
-
|
|
|
Spannzangenfutter DIN ISO 7388-1AD SK40 ER25 FORMAT
|
SK 40
|
42 mm
|
1–16 mm
|
ER25
|
63,5 mm
|
|
|
Spannzangenfutter DIN ISO 7388-1AD SK40 ER32 FORMAT
|
SK 40
|
50 mm
|
1,5–20 mm
|
ER32
|
65,5 mm
|
|
|
Spannzangenfutter DIN ISO 7388-1AD SK50 ER16 FORMAT
|
SK 50
|
28 mm
|
0,5–10 mm
|
ER16
|
-
|
|
|
Spannzangenfutter DIN ISO 7388-1AD SK50 ER25 FORMAT
|
SK 50
|
42 mm
|
1–16 mm
|
ER25
|
63,5 mm
|
|
|
Spannzangenfutter DIN ISO 7388-1AD SK50 ER32 FORMAT
|
SK 50
|
50 mm
|
1,5–20 mm
|
ER32
|
65,5 mm
|
Kegelschaft:
SK 40
Muttern-Ø:
28 mm
Spannbereich:
0,5–10 mm
Spannzangengröße:
ER16
max. Einstecktiefe:
-
Kegelschaft:
SK 40
Muttern-Ø:
42 mm
Spannbereich:
1–16 mm
Spannzangengröße:
ER25
max. Einstecktiefe:
63,5 mm
Kegelschaft:
SK 40
Muttern-Ø:
50 mm
Spannbereich:
1,5–20 mm
Spannzangengröße:
ER32
max. Einstecktiefe:
65,5 mm
Kegelschaft:
SK 50
Muttern-Ø:
28 mm
Spannbereich:
0,5–10 mm
Spannzangengröße:
ER16
max. Einstecktiefe:
-
Kegelschaft:
SK 50
Muttern-Ø:
42 mm
Spannbereich:
1–16 mm
Spannzangengröße:
ER25
max. Einstecktiefe:
63,5 mm
Kegelschaft:
SK 50
Muttern-Ø:
50 mm
Spannbereich:
1,5–20 mm
Spannzangengröße:
ER32
max. Einstecktiefe:
65,5 mm
